Roestvrij staal Golfbuizen voor Warmtewisselaars TP304/TP304L TP316/TP316L 19.05X2.11MM
Snel Detail:
| De algemene Lage Productiecapaciteit van Vinbuizen |
Specificaties van Lage Vinbuizen (de Vinnen van ‚N‘) |
Finningsfaciliteit: 10 finning machines;
Dagelijkse capaciteit tot 3000 meters; |
Buis OD: 12.7 mm~25.4mm
Buislengte: 18 meters max.
Vinhoogte: 1,2 mm ~2.77mm
Vindikte: benaderend. 0.3mm
Vinhoogte: 30 FPI /28 FPI/26 FPI/36 FPI /43 FPI |
Beschrijving:
Productieproces: De vinnen worden ontwikkeld van buitenmuur van de duidelijke buizen door een pasrol. De buizen en de vinnen zijn in zelfde stukbuis. Wij roepen het vintype van „N“.
Buismaterialen:
ASTM A213/A213M: Naadloze Ferritic & Austenitic legering-Staal Boiler, Oververhitter, en hitte-Ruilmiddel Buizen
ASTM A312/A312M: Naadloze, Gelaste, en zwaar Koude Gewerkte Austenitic Roestvrij staalpijpen
ASTM A269/A269M: Naadloos en Gelast Austenitic Roestvrij staalbuizenstelsel voor de Algemene Dienst
Leveringswaaier van Lage Vinbuizen
Wij kunnen de integrale lage vinbuizen van V.N.-finned sectiehiaten (5mm Min.) in het midden van kernbuis OF neiging met ontworpen Krommingsstraal voorzien.

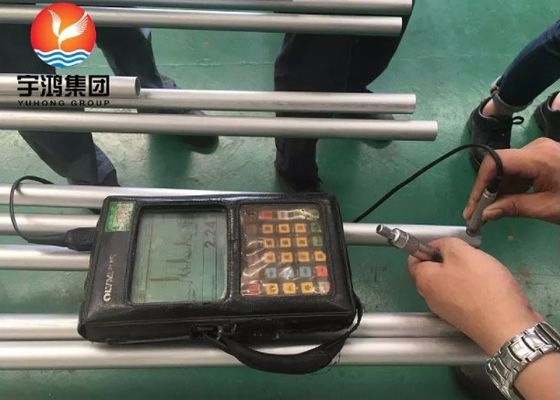

Kwaliteitstest:
De integrale lage kwaliteit van de vinbuis wordt verzekerd door hydrostatische of pneumatische tests, wervelstroomtests & MARCO-tests om ontwerpspecificaties te verifiëren.
Goedkeuring Ceritia:
WOLVERINE/HPT/GEWA-K & GEWA-KS
Leveringsvoorwaarde:
De buiseinden zijn vierkante intern droge besnoeiing, vrije bramen, en lucht geblazen schoon, uiterlijk met een laag bedekt met vernis.
De deshydratiemiddelen worden gezet in het elke pakket voor continentaal vervoer.
Toepassingen:
De Integrale Lage Finned Buizen vinden de voorkeur in de volgende industriesectoren:
- Verwarmingssystemen
- Ventilatiesystemen
- Koeling en van de klimaatcontrole systemen
- Werktuigbouw
- Automobiel productie
- Chemische producten en pertrochemical en elektrische centraletechnologie
Specificaties:
De buis en de vinnen bestaan uit zelfde buis en materialen zoals koolstofstaal, low-alloy staal, roestvrij staal, messing, koper, kuiper-nikkel legeringen, aluminiumbrons, nikkellegeringen, titanium etc….
| Duidelijke buis (mm) |
Finned sectiedimensies (mm) |
Verhouding |
DE |
| D×t |
Tp |
dd |
Dr. |
Di |
η |
mm |
| 19×2 |
0,8 |
18.8 |
17 |
134 |
2.8 |
17.9 |
| 19×2 |
1 |
18.8 |
16.8 |
13.4 |
2.5 |
17.8 |
| 19×2 |
1.25 |
18.8 |
16.6 |
13 |
2.2 |
17.8 |
| 19×2 |
1.5 |
18.8 |
16.6 |
13 |
2 |
17.7 |
| 19×2 |
2 |
18.8 |
16.4 |
13 |
1.7 |
17.5 |
| 25×2.5 |
0,8 |
24.8 |
23 |
18.8 |
2.8 |
23.9 |
| 25×2.5 |
1 |
24.8 |
22.6 |
18.8 |
2.75 |
23.7 |
| 25×2.5 |
1.25 |
24.8 |
22.3 |
18 |
2.5 |
23.6 |
| 25×2.5 |
1.5 |
24.8 |
22.3 |
18 |
2.2 |
23.5 |
| 25×2.5 |
2 |
24.8 |
22 |
18 |
1.8 |
23.4 |
| 25×2.5 |
2.5 |
24.8 |
22 |
18 |
1.6 |
23.3 |
D-Buitendiameter van duidelijke eindsectie
Dof-Diameter van hoogste vinnen
Dr. -Worteldiameter van finned sectie
Di-Binnendiameter van finned sectie
T-Muurdikte van duidelijke eindsectie
Tp-Vinhoogte
DE-Gelijkwaardige diameter van finned buis
L-De duidelijke lengte van het buiseind |
| Gelieve te versturen ons voor meer informatie met de elektronische post. |
ASTM A1012: Standaardspecificatie voor Naadloze en Gelaste Ferritic, Austenitic en Duplex de Condensator van het Legeringsstaal en Warmtewisselaarbuizen met Integrale Vinnen.
ASTM B891: Standaardspecificatie voor Naadloze en Gelaste Titanium en van de Titaniumlegering Condensator en Warmtewisselaarbuizen met Verbeterde Oppervlakte voor Betere Hitteoverdracht.
ASTM B924: Standaardspecificatie voor Naadloze en Gelaste de Condensator van de Nikkellegering en Warmtewisselaarbuizen met Integrale Vinnen.
