Yuhong Holding Group Co., LTD
Plaats van herkomst: | China |
Merknaam: | YUHONG |
Certificering: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Modelnummer: | ASTM A335 P11, P22, P5, P9, P91 |
Min. bestelaantal: | 100KGS |
---|---|
Prijs: | NEGOTIABLE |
Verpakking Details: | VOUW-HOUTEN COMPUTER-AIDED SOFTWARE ENGINEERING PACKING/IRON COMPUTER-AIDED SOFTWARE ENGINEERING VER |
Levertijd: | Hangt van hoeveelheid af |
Betalingscondities: | L/C, T/T |
Levering vermogen: | VOLGENS DE EIS VAN DE CLIËNT |
naam: | De Ton van de nagelvin | Toepassing: | Petrochemisch Materiaal, het materiaal van de Hitteuitwisseling |
---|---|---|---|
Specificatie: | ASTM A335 | Materiaal: | P11 |
Buislengte: | 18 meters maximum | Kleur: | zwart |
Hoog licht: | Beslagen Naadloze Finned Buis,Warmtewisselaar Finned buis,Koolstofstaal Finned Pijp |

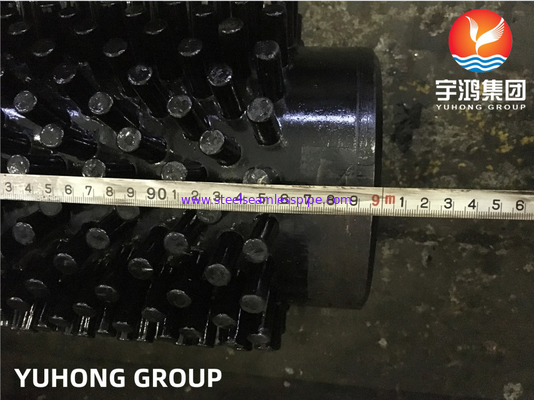

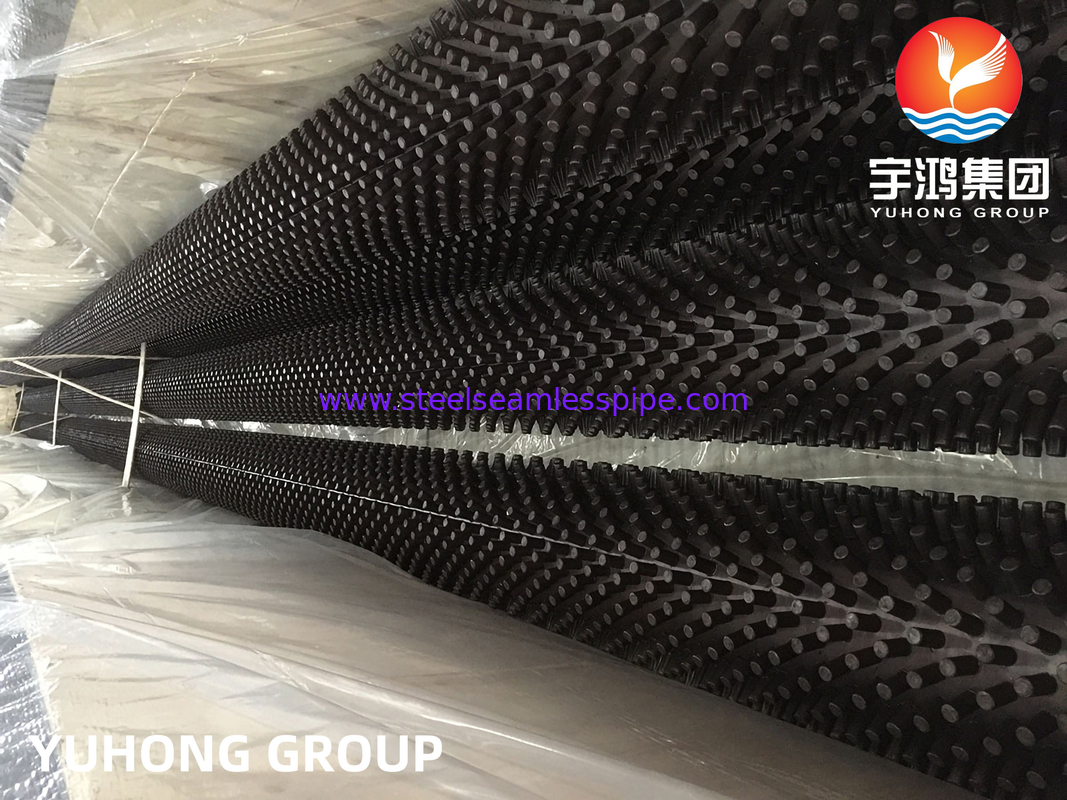

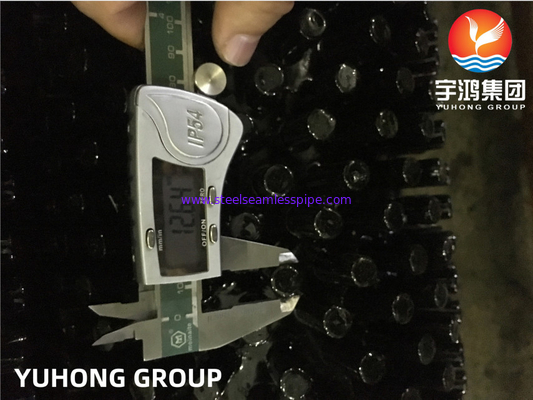

ASTM A335 P11/P22/P5/P9/P91 KOOLSTOFSTAALSTUD FIN BUIS VOOR WARMTEWISSELAAR TOEPASSING
HFW Solid Finned Tubes afkorting voor High Frequency Welded Spiral Solid Finned Tube.Spiraalvormige Finned Tubes bieden de ontwerper een hoog thermisch rendement en compacte ontwerpoplossingen voor een hele reeks warmtewisselaars waar schone rookgassen worden gebruikt.Buizen met spiraalvormige vinnen worden vervaardigd in zowel het vaste als het gekartelde type.
Spiraalvormige buizen met massieve vinnen zijn fabrikant door een continue vinstrip op de buis spiraalvormig te wikkelen.HF-weerstandslassen maakt meestal gebruik van een frequentie van 400 kHz.De vin gewikkeld rond de buis en continue las.De vinstrip wordt spiraalvormig op de buis gewonden en continu met een hoogfrequent elektrisch proces aan de basisbuis gelast langs de spiraalwortel.De vinstrip wordt onder spanning gehouden en zijdelings opgesloten terwijl deze rond de buis wordt gevormd, waardoor wordt verzekerd dat de strip krachtig contact maakt met het oppervlak van de basisbuis.Een doorlopende las wordt aangebracht op het punt waar de vinstrip voor het eerst rond de buisdiameter begint te buigen, met behulp van het gas-metaalbooglassen.
Voor een gegeven buis- of pijpmaat kan het gewenste warmteoverdrachtsoppervlak per lengte-eenheid van de buis worden verkregen door de juiste vinhoogte, vindikte en/of aantal vinnen per meter lengte te specificeren.
HFW stevige gevinde buis
Deze configuratie van gelaste stalen lamellenbuizen kan worden gebruikt voor vrijwel elke warmtewisselaartoepassing en is met name geschikt voor toepassingen bij hoge temperaturen en hoge druk.De belangrijke kenmerken van deze configuratie zijn een efficiënte, effectieve hechting van de vin aan de buis onder alle omstandigheden van temperatuur en druk, en het vermogen om hoge temperaturen aan de vinzijde te weerstaan.
Een doorlopende spiraalvormige vin is aan de basisbuis bevestigd door middel van hoogfrequent elektrisch weerstandslassen om een efficiënte en thermisch betrouwbare hechting te geven.
Technische Details/Base Tube Details
Finse details
Stuur voor een snelle offerte alstublieft met de volgende vereisten:
Aantal stukken.
basisbuis: Diameter, dikte, lengte en materiaalspecificatie.
Vinnen: materiaalspecificatie, type (massief of gekarteld), hoogte, dikte, tussenruimte, lengte van de vinnen en delen zonder vinnen.Lasvoorbereidingsdetails indien nodig.
Levertijd vereist.
*Dit zijn de meest voorkomende vin-/buispatronen.We hebben meer dan 20 verschillende plaatvin- en buiscombinaties.Neem contact met mij op voor meer informatie en mogelijkheden. | ||
Spiraalvormig vinoppervlak (Buis OD - Beschikbare spiraalvormige vinhoogte op de buis) |
||
5/8″ – 3/8″, 1/2″ en 7/16″ | 1″ – 3/8″, 1/2″, 7/16″ en 5/8″ | 1 1/4″ – 3/8″, 1/2″, 7/16″ en 5/8″ |
15,875 mm – 9,525 mm, 12,7 mm en 11,113 mm | 25,4 mm – 9,525 mm, 12,7 mm, 11,113 mm en 15,875 mm | 31,75 mm - 9,525 mm, 12,7 mm, 11,113 mm en 15,875 mm |
|
Contactpersoon: Phoebe Yang
Tel.: 0086-18352901472
Fax: 0086-574-88017980
