Yuhong Holding Group Co., LTD
 |
| Plaats van herkomst: | China |
| Merknaam: | YUHONG |
| Certificering: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Modelnummer: | ASME SB163 Monel 400/UNS N04400 |
| Min. bestelaantal: | 100 KG |
|---|---|
| Verpakking Details: | Multiplex-houten kist / ijzeren kist / bundel met plastic dop |
| Levertijd: | 7 dagen |
| Betalingscondities: | L/C, T/T |
| Productnaam: | G-type Finned Buis | Buisnorm: | ASTM B163, ASME SB163 |
|---|---|---|---|
| Buismateriaal: | Monel 400 (UNS N04400) | Type: | G Ingebed type |
| Buis OD: | 20mm tot 219mm OD Max. | Buisdikte: | 2mm tot 16mm |
| Buislengte: | Kan aangepast | Vinmateriaal: | Aluminium, |
| Vindikte: | 0.8mm tot 4mm | Vinhoogte: | 0,25“ (6.35mm) aan 1,5“ (38mm) |
| Vindichtheid: | pas, FPI/fins per duim aan | ||
| Hoog Licht: | ASME SB163 Monel 400 van de Buisg van de Nikkellegering de Ingebedde Finned Buis Type | ||

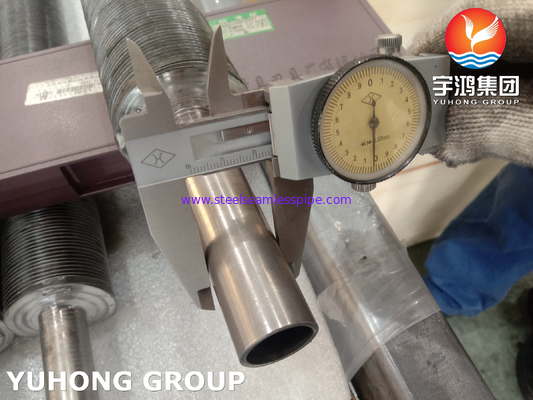

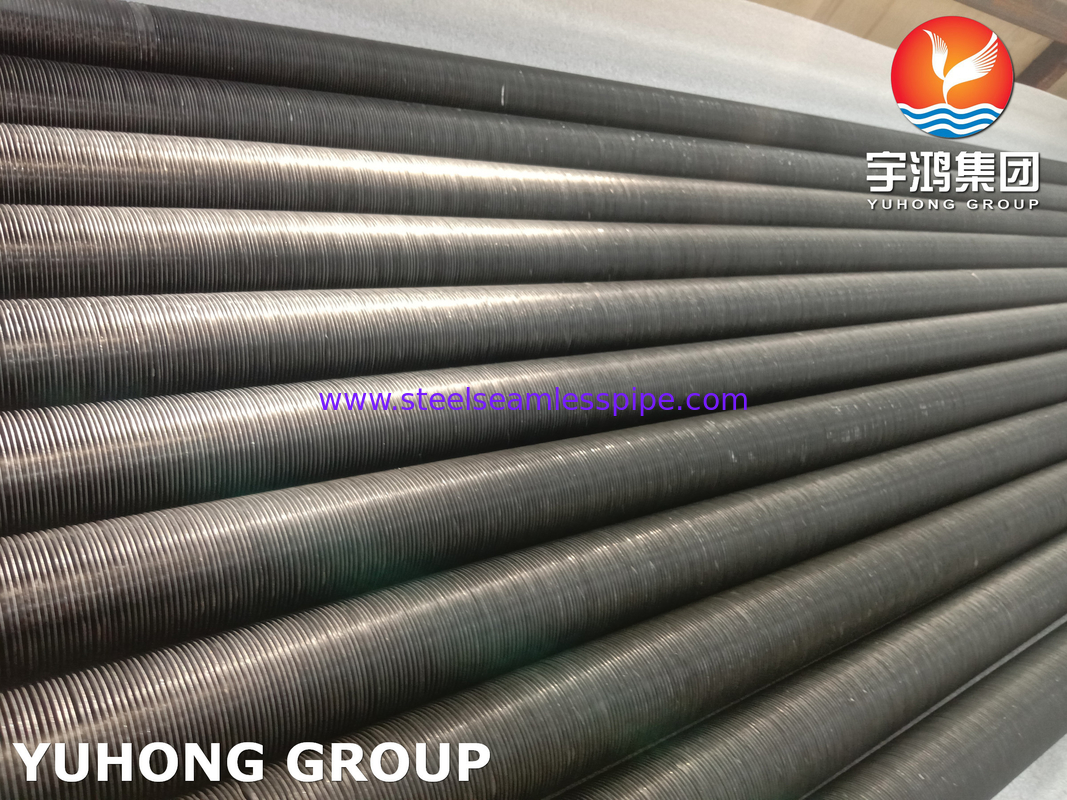

G-type Ingebedde Vinbuis ASME SB163 Monel 400 de Naakte Buis van de Nikkellegering met Aluminiumvin
Is de g-type ingebedde vinbuis een type van perifeer finned buis waar de vin mechanisch in een groef wordt ingebed die in de buis wordt geploegd en in plaats door broodjes gesloten die de groef om strak rond de vinbasis dwingen te sluiten. Wij kunnen de g-Vin Buizen in de volgende combinaties van Basisbuis en Vinmateriaal leveren:
Het Materiaal van de basisbuis: Koolstofstaal, Legeringsstaal, Vloeistaal, Roestvrij staal en buizen door ERW of Naadloos Proces wordt vervaardigd dat
Vinmateriaal: Aluminium, Koper
Wat is g-Vin Buis of Ingebedde Vinbuis?
De ingebedde vinbuis of g-de vinbuis zijn een uitgebreide buis van de oppervlaktevin waar de vinnen uiterlijk op de basisbuizen worden toegepast. Een groef wordt gevormd onophoudelijk op de basisbuis en de vinrand wordt opgenomen in de groef. Nadat de vin in de groef wordt opgenomen wordt een reeks rollen gebruikt aan rug vult de groef en de vin wordt dan veilig ingebed in de basisbuis.
G-type Finned Buiseigenschappen:
1. Compact ontwerp
2. Krachtig
3. Gemakkelijke installatie
4. Minder vereiste ruimte
5. Minder telegraferend
6. Geoptimaliseerde oppervlakte
7. Fijnste gebruikte technologie
8. Gemiddelde corrosiebescherming
9. Minder energieverbruik
10. Verhoogde betrouwbaarheid
11. Laag onderhoud
12. Hoge mechanische weerstand
Monel 400 is een nikkel-koper legering (ongeveer 67%-Ni – 23%-Cu) die tegen zeewater en stoom bij hoge temperaturen evenals tegen zoute en bijtende oplossingen bestand is. Legering 400 is een stevige oplossingslegering die slechts kan worden verhard door koude te werken. Deze nikkellegering stelt kenmerken zoals goede corrosieweerstand tentoon, goede lasbaarheid en met hoge weerstand. Een laag die corrosietarief in snel brak stromen of zeewater met uitstekende weerstand tegen spanning-corrosie wordt gecombineerd die in het meeste freshwaters barsten, en zijn weerstand tegen een verscheidenheid van corrosieve voorwaarden leidden tot zijn breed gebruik in mariene toepassingen en andere niet-oxydeert chlorideoplossingen.
ASME SB163 UNS N04400/Monel 400 de Buis Chemische Samenstelling van de Nikkellegering
| Rang | C | Mn | Si | S | Cu | Fe | Ni | Cr |
| Monel 400 | maximum 0,30 | 2.00 maximum | maximum 0,50 | 0.24max | 28.0-34.0 | 2.50 maximum | 63,00 min | – |
ASME SB163 UNS N04400/Monel 400 de Buis Mechanische Eigenschappen van de Nikkellegering
| Element | Dichtheid | Smeltpunt | Treksterkte | Opbrengststerkte (0.2%Offset) | Verlenging |
| Monel 400 | 8.8 g/cm3 | 1350 °C (2460 °F) | Psi – 80.000, MPa – 550 | Psi – 35.000, MPa – 240 | 40% |
ASME SB163 UNS N04400/Monel 400 de Buisfysische eigenschappen van de Nikkellegering
| Eigenschappen | Metrisch | Keizer |
|---|---|---|
| Dichtheid | 8.8 gm/cm3 | 0,318 lb/in3 |
ASME SB163 UNS N04400/Monel 400 de Classificatie van de de Buisdruk van de Nikkellegering
|
Buis O.D. |
Muurdikte van Buis (duim) | |||||||
|---|---|---|---|---|---|---|---|---|
| .028 | .035 | .049 | .065 | .083 | .095 | .109 | .120 | |
| Werkdruk (psig) | ||||||||
| 1/8 | 7900 | 10100 | ||||||
| 1/4 | 3700 | 4800 | 7000 | 9500 | ||||
| 5/16 | 3700 | 5400 | 7300 | |||||
| 3/8 | 3100 | 4400 | 6100 | |||||
| 1/2 | 2300 | 3200 | 4400 | |||||
| 3/4 | 2200 | 3000 | 4000 | 4600 | ||||
| 1 | 2200 | 2900 | 3400 | 3900 | 4300 | |||
Toepassingen
1. Mariene techniek.
2. Chemisch product en koolwaterstofverwerkingsmateriaal.
3. Benzine en zoetwatertanks.
4. Ruwe aardoliedistilleertoestellen.
5. Ontluchtende verwarmers.
6. Het waterverwarmers van het boilervoer en andere warmtewisselaars.
7. Kleppen, pompen, schachten, montage, en bevestigingsmiddelen.
8. Industriële warmtewisselaars.
9. Gechloreerde oplosmiddelen.
10. De torens van de ruwe oliedistillatie.
11. Rubberplanten
12. Elektrische centrales
13. De aardolieindustrieën
14. De chemische industrieën
Voor toepassingen die de overdracht van hitte van een hete vloeistof aan een koudere vloeistof door een buismuur impliceren, worden de vinbuizen gebruikt. Gewoonlijk, voor een luchtwarmtewisselaar, waar één van de vloeistoffen lucht of wat ander gas is, zal de de overdrachtcoëfficiënt van de lucht zijhitte veel lager zijn, zodat zijn de extra oppervlakte van de hitteoverdracht of een ruilmiddel van de vinbuis zeer nuttig. De algemene patroonstroom van een finned buisruilmiddel is vaak dwarsstroom, echter, het kan ook parallelle stroom of tegenstroming zijn.
De vinnen worden gebruikt om de efficiënte oppervlakte van warmtewisselaarbuizenstelsel te verhogen. Voorts worden finned buizen gebruikt wanneer de coëfficiënt van de hitteoverdracht op buiten de buizen merkbaar lager is dan dat op de binnenkant. Met andere woorden, hitte overgebracht van vloeistof aan gas, damp aan gas, zoals stoom aan luchtwarmtewisselaar, en thermische vloeistof aan luchtwarmtewisselaar.
G-type Finned Buiseigenschappen
1. Compact ontwerp
2. Krachtig
3. Gemakkelijke installatie
4. Minder vereiste ruimte
5. Minder telegraferend
6. Geoptimaliseerde oppervlakte
7. Fijnste gebruikte technologie
8. Gemiddelde corrosiebescherming
9. Minder energieverbruik
10. Verhoogde betrouwbaarheid
11. Laag onderhoud
12. Hoge mechanische weerstand
Industrie waar de g-Type Finned Buizen worden gebruikt
1. Rubberplanten
2. Elektrische centrales
3. De aardolieindustrieën
4. De chemische industrieën
Andere Toepassingen
1. Mariene techniek.
2. Chemisch product en koolwaterstofverwerkingsmateriaal.
3. Benzine en zoetwatertanks.
4. Ruwe aardoliedistilleertoestellen.
5. Ontluchtende verwarmers.
6. Het waterverwarmers van het boilervoer en andere warmtewisselaars.
7. Kleppen, pompen, schachten, montage, en bevestigingsmiddelen.
8. Industriële warmtewisselaars.
9. Gechloreerde oplosmiddelen.
10. De torens van de ruwe oliedistillatie.
