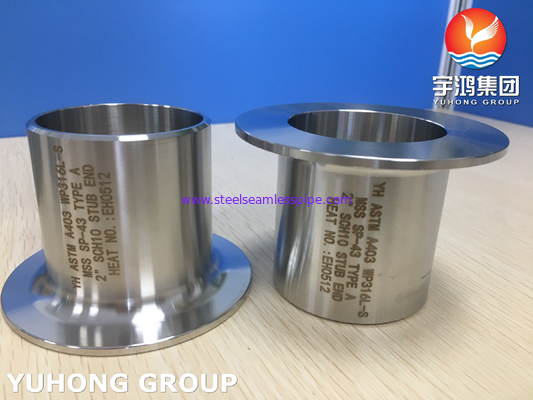

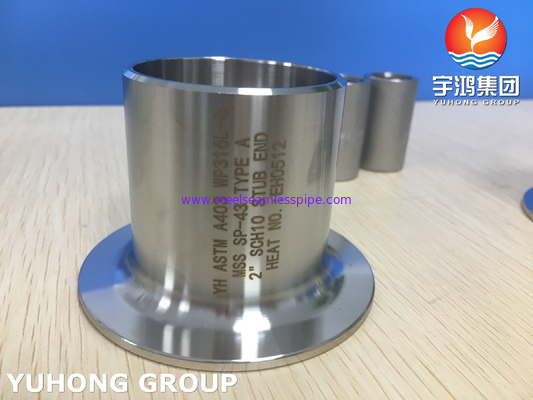

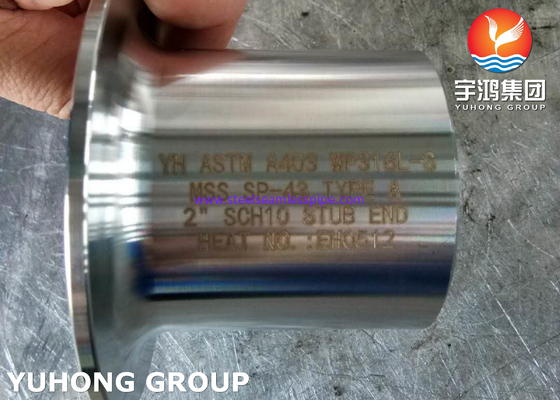

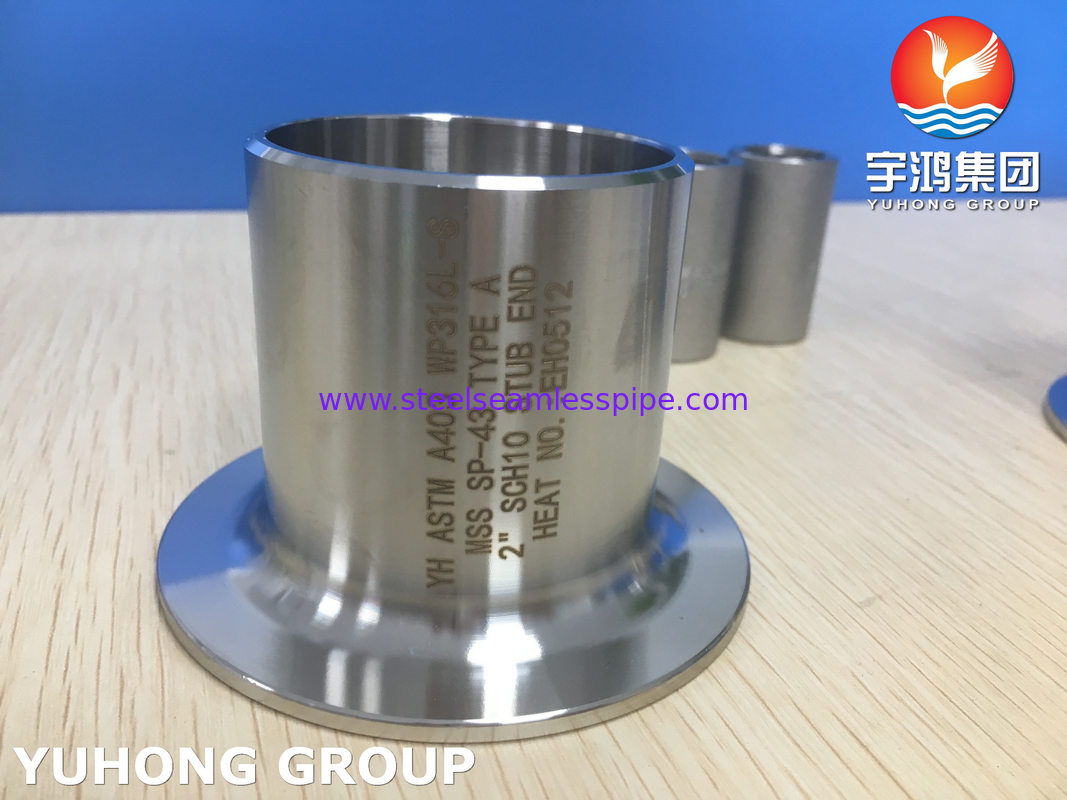

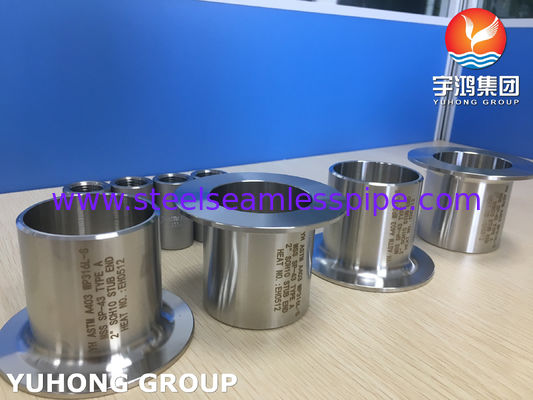

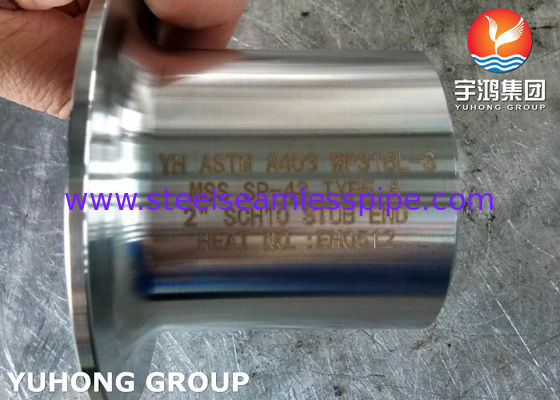

ASTM A403 wp316l-s Stub End TYPT een BW-Petrochemisch Aardgas van het Oliegas

Stub End A403 wp316l-s TYPT een BW-Petrochemisch Aardgas van het Oliegas

Overwiew

316L omwikkel stijl de korte die eindmontage montage in plaats van gelaste flenzen wordt gebruikt is en een roterende hulpflens vereist. Zij worden ook bedoeld als overlappingsverbindingen en Vanstone-gloedtype overlappingsverbindingen. Een roterende hulpflens rust behaaglijk tegen het achtergezicht van de korte eindmontage. Wanneer de bouten worden toegevoegd, drukt de het vastklemmen actie van de bouten de roterende hulpflens tegen de rug van het 316L-pijpeind. De pakkingsoppervlakte van het korte eind van 316L wordt dan gedrukt tegen één pakking en de andere pakkingsoppervlakte om een verbinding zoals een standaard van een flens voorzien verbinding te verstrekken. Het verzegelen wordt verwezenlijkt door de pakkingsoppervlakte van het korte alleen eind, met de flens die slechts de het vastklemmen druk op de verbinding verstrekken.

In een leidingensysteem, staan het 316L-eind en zijn van de overlappingsstomp bijbehorend misstap-op flens voor snelle scheiding van de specifieke sectie in kwestie toe. 316l de stompeinden zijn geïnstalleerd en gekoppeld in paren aan twee overlappingsflenzen. De oppervlakte van de stomp heeft een uitgesproken getande pakkingsoppervlakte die lekkage bij de verbinding verhindert. Met 316l-stompeinden, kunnen de secties van pijp voor het schoonmaken, inspectie, of snelle vervanging, enz. worden geopend, zonder re-last. Er zijn twee basistypes van overlappingsverbindingen, lang vattype van A.S.A en kort vattype van M.S.S. Onder bepaalde ontwerpcriteria, zoals temperatuur of druk, is het niet aanvaardbaar om een verbinding tussen het korte eind van 316l en de pijp in dichte nabijheid aan de flensverbinding te hebben; in deze toepassingen, wordt het A.S.A-type gebruikt.

Mechanische Eigenschappen van ASTM A403 WP316L Stub End
