Yuhong Holding Group Co., LTD
Plaats van herkomst: | CHINA |
Merknaam: | YUHONG |
Certificering: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Modelnummer: | Het roestvrije staalflens van ASME SA182 F317L |
Min. bestelaantal: | 1PC |
---|---|
Verpakking Details: | TRIPLEXcomputer-aided software engineering/PALLET |
Levertijd: | 7 DAGEN |
Betalingscondities: | L/C, T/T |
Productnaam: | roestvrij staalflens | Afmeting: | ANSI Flenzen, ASME-Flenzen, de Flenzen van BS, DIN-Flenzen, ENGELSE Flenzen enz. |
---|---|---|---|
standaard: | ANSI B16.5, ANSI B16.47 Reeks A & B, MSS SP44, ASA, api-605, AWWA, Douanetekeningen | Materiaal: | roestvrij staal, koolstofstaal, nikkellegering |
Grootte: | 1/2“ aan 48“ | Druk: | Class150/300/600/9001500/2500 |
Type: | Ingepaste flens, Misstap op Flens, de flens van de contactdooslas, de flens van de lashals, LAP Join | Flensgezicht: | Vlak Gezicht (FF), Opgeheven Gezicht (rf), Ring Type Joint (RTJ) |
Toepassing: | Aardolie, chemisch product, enz., montage en Verbinding, bier | ||
Hoog licht: | BLRF-Roestvrij staalflenzen,F317L roestvrij staal Blinde Flens,1.4449 blinde Staalflenzen |

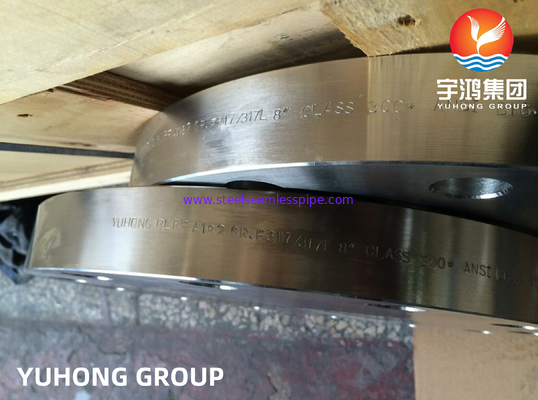

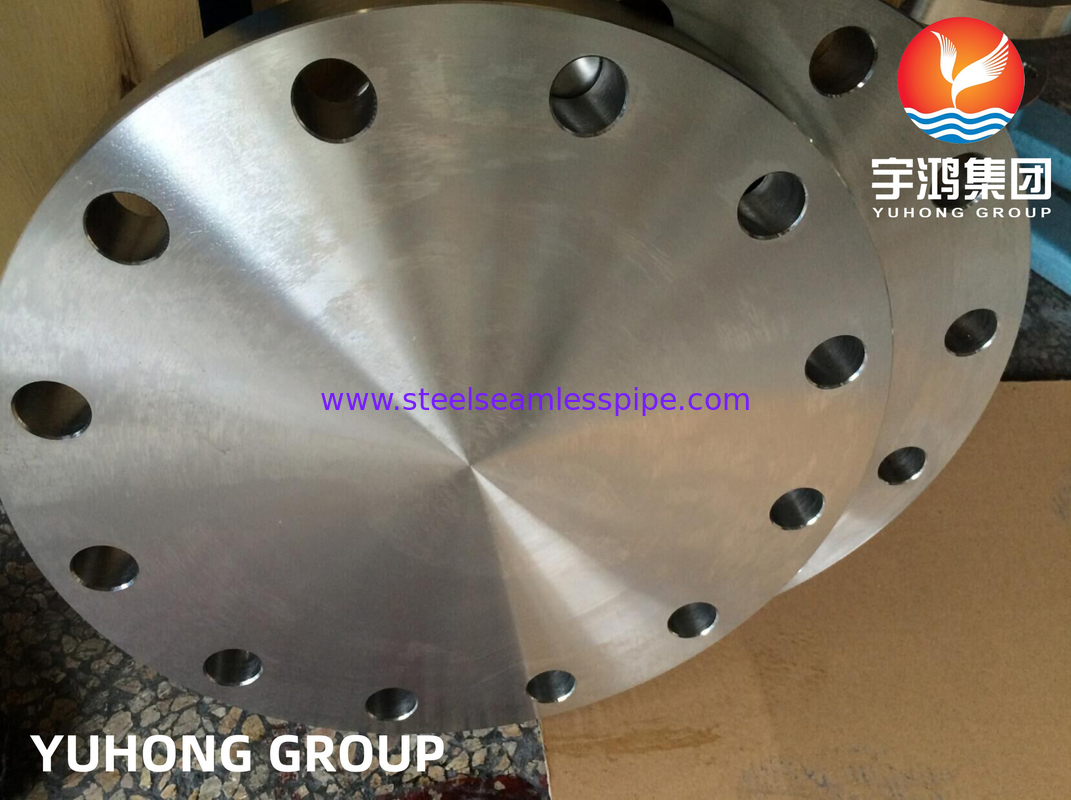

ASTM A182 F317L /UNS S31703 / 1.4449 gesmeed blinde flens van roestvrij staal
roestvrij staal 317/317Lis een soort austenitisch roestvrij staal dat een hoger percentage molybdeen bevat in vergelijking met andere soorten roestvrij staal, zoals SS 304 of SS 316.Het verhoogde gehalte aan molybdeen verbetert de corrosiebestendigheid. De uitstekende weerstand tegen corrosie in een verscheidenheid van omgevingen, waaronder zure, alkalische en chloorrijke omstandigheden.Dit maakt SS 317 staal flenzen geschikt voor toepassingen in industrieën zoals chemische verwerking, petrochemie, en pulp en papier.
Gelijkwaardige kwaliteit van ASTM A182 F317L roestvrijstalen flens
Standaard | WERKSTOFF NR. | UNS | JIS | Vervaardiging |
SS 317 | 1.4449 | S31700 | SUS 317 | – |
SS 317L | 1.4438 | S31703 | SUS 317L | X2CrNiMo18-15-4 |
ASTM A182 F317L-flens van roestvrij staal
Lijst met specificaties | ASTM/ASME A182 / SA182 |
---|---|
Standaard flenst | BS, DIN, ASME, ANSI, EN |
Grootte grafiek | 1/2" tot 48" (15 - 1200NB) |
Klasse/drukbepaling | PN16, 2500#, PN25, 600#, 150#, 300#, 900#, PN10, 1500#, PN64, PN6, PN40 |
ASTM-normen | DIN, ANSI/ASME B16.48, B16.5, BS4504, BS 10, B 16.47 reeks A & B, EN-1092 |
Chemische samenstelling van ASTM A182 F317L roestvrijstalen flens
Graad | C | Deeltjes | - Jawel. | P | S | Cr | Mo. | Ni | Fe |
SS 317 | 0.08 max. | 2.0 max | 1.0 max | 0.045 max. | 0.030 max. | 18.00 ¢ 20.00 | 3.00 ¢ 4.00 | 11.00 ¢ 15.00 | 57.845 min. |
SS 317L | 0.035 max. | 2.0 max | 1.0 max | 0.045 max. | 0.030 max. | 18.00 ¢ 20.00 | 3.00 ¢ 4.00 | 11.00 ¢ 15.00 | 57.89 min. |
Mechanische sterkte van ASTM A182 F317L roestvrijstalen flens
Dichtheid | Smeltepunt | Treksterkte | Opbrengststerkte (0,2% Offset) | Verlenging |
70,9 g/cm3 | 1400 °C (2550 °F) | Psi 75000, MPa 515 | Psi 30000, MPa 205 | 35 % |
70,9 g/cm3 | 1400 °C (2550 °F) | Psi 75000, MPa 515 | Psi 30000, MPa 205 | 35 % |
ASTM A182 F317L-flens van roestvrij staal
Standaard | Klasse | Diameter | Boltcirkeldiameter | Aantal bouten | Boltgrootte | Diameter van het boorgat |
---|---|---|---|---|---|---|
AS4087 | PN14 | 95 | 67 | 4 | M12 | 14 |
AS 2129 Flanke | Tabel C | 95 | 67 | 4 | 13 | 14 |
Tabel D | 95 | 67 | 4 | 13 | 14 | |
Tabel E | 95 | 67 | 4 | 13 | 14 | |
Tabel F | 95 | 67 | 4 | 13 | 14 | |
Tabel H | 114 | 83 | 4 | 16 | 17 | |
Tabel J | 114 | 83 | 4 | 16 | 17 | |
ANSI B16.5 | ANSI 150 | 89 | 60 | 4 | 13 | 16 |
ANSI 300 | 95 | 67 | 4 | 13 | 16 | |
ANSI 600 | 95 | 67 | 4 | 13 | 16 | |
ANSI 900 | 121 | 83 | 4 | 19 | 22 | |
ANSI 1500 | 121 | 83 | 4 | 19 | 22 | |
ISO 7005 (DIN) Flens | PN6 | 80 | 55 | 4 | M10 | 11 |
PN10 | 95 | 65 | 4 | M12 | 14 | |
PN16 | 95 | 65 | 4 | M12 | 14 | |
PN20 | 90 | 60.5 | 4 | M14 | 16 | |
PN25 | 95 | 65 | 4 | M12 | 14 | |
PN40 | 95 | 65 | 4 | M12 | 14 |
ASTM A182 F317L Drukwaarde voor flens van roestvrij staal
Temperatuur °F | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 |
---|---|---|---|---|---|---|---|
- 20 tot 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
200 | 235 | 620 | 825 | 1240 | 1860 | 3095 | 5160 |
300 | 215 | 560 | 745 | 1120 | 1680 | 2795 | 4660 |
400 | 195 | 515 | 685 | 1025 | 1540 | 2570 | 4280 |
500 | 170 | 480 | 635 | 955 | 1435 | 2390 | 3980 |
600 | 140 | 450 | 600 | 900 | 1355 | 2255 | 3760 |
650 | 125 | 445 | 590 | 890 | 1330 | 2220 | 3700 |
700 | 110 | 430 | 580 | 870 | 1305 | 2170 | 3620 |
750 | 95 | 425 | 570 | 855 | 1280 | 2135 | 3560 |
800 | 80 | 420 | 565 | 845 | 1265 | 2110 | 3520 |
850 | 65 | 420 | 555 | 835 | 1255 | 2090 | 3480 |
900 | 50 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
950 | 35 | 385 | 515 | 775 | 1160 | 1930 | 3220 |
1000 | 20 | 350 | 465 | 700 | 1050 | 1750 | 2915 |
1050 | 20 | 345 | 460 | 685 | 1030 | 1720 | 2865 |
1100 | 20 | 305 | 405 | 610 | 915 | 1525 | 2545 |
1150 | 20 | 235 | 315 | 475 | 710 | 1185 | 1970 |
1200 | 20 | 185 | 245 | 370 | 555 | 925 | 1545 |
1250 | 20 | 145 | 195 | 295 | 440 | 735 | 1230 |
1300 | 20 | 115 | 155 | 235 | 350 | 585 | 970 |
1350 | 20 | 95 | 130 | 190 | 290 | 480 | 800 |
1400 | 20 | 75 | 100 | 150 | 225 | 380 | 630 |
1450 | 20 | 60 | 80 | 115 | 175 | 290 | 485 |
1500 | 20 | 40 | 55 | 85 | 125 | 205 | 345 |
Verschillende soorten flenzen kunnen we leveren als hieronder
1- Slip-on flenzen.
Slip-on flenzen hebben een lagere aanvankelijke kosten dan lashals flenzen omdat ze minder nauwkeurigheid vereisen bij het snijden van de pijp naar lengte, en ze bieden een groter gemak van uitlijning in de assemblage.hun berekende sterkte onder interne druk is ongeveer 2/3 van de sterkte van lashalsflensSlip-on flenzen zijn beperkt tot 1/2" tot 21⁄2" afmetingen in 1500lbs standaard.
2Flangen met draad
Gedrukte flenzen worden voor speciale toepassingen gebruikt.Ze kunnen worden samengesteld zonder lassen en kunnen worden gebruikt in extreem hoge druk diensten - bij of nabij atmosferische druk - waar legering staal is essentieel voor de sterkteDe draadvliezen zijn niet geschikt voor omstandigheden waarbij de temperatuur of de buigstrekkingen aanwezig zijn, noch voor cyclische omstandigheden waarin er lekkage door de draden kan optreden.
3. gesolde halsflenzen
Sweishalsflenzen hebben een lange conische knooppunt en geleidelijke overgang van dikte in het gebied van de achterste las die ze verbindt met de pijp.De conische knooppunt zorgt voor een belangrijke versterking van de flenster en weerstand tegen vervormingDit type flens wordt de voorkeur gegeven bij zware bedrijfsomstandigheden als gevolg van hoge druk, onder nul of hoge temperaturen.
4Blinde flenzen
Blinde flenzen worden gebruikt om de uiteinden van leidingen, kleppen en drukvatopeningen af te wissen.Blinde flenzen kunnen hoge spanningen van interne druk en boutenbelasting aan, omdat de maximale spanningen in de blinde flense buigspanningen in het midden zijn.
5. Socket weld flenzen
Met een interne las, zijn de flenzen ontwikkeld voor gebruik op kleine hogedrukleidingen.Socket weld flens zijn sterker en hebben een grotere vermoeidheidsterkte dan dubbel lassen een slip-on flens. Een gladde boorconditie kan gemakkelijk worden bereikt door de interne las te slijpen. Deze flens wordt vaak gebruikt in chemische procesleidingen.
6. Lap Joint Flanges
Lap Joint Flanges worden vaak gebruikt in koolstof- of laaggelegeerde stalen leidingsystemen die vaak moeten worden ontmanteld voor inspectie en reiniging.Ze mogen niet worden gebruikt op plaatsen waar ernstige buigspanningen optreden..
Toepassingssectoren
