Yuhong Holding Group Co., LTD
Plaats van herkomst: | China |
Merknaam: | YUHONG HOLDING GROUP |
Certificering: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Modelnummer: | SS VINbuis |
Min. bestelaantal: | 500KGS |
---|---|
Prijs: | Negotiable |
Verpakking Details: | Houten Doospakket |
Levertijd: | 7 dagen |
Betalingscondities: | L/C, T/T |
Levering vermogen: | 1000T |
Basismateriaal: | TP304, TP304L, TP316L, TP317L, TP321, TP310S | Vinnenmateriaal: | Alu.1100, Alu.1060 |
---|---|---|---|
Overdosis: | 20mm OD Min To 219mm OD | WT: | Minimum 2mm tot 16mm |
Pakket: | Per tekening | ||
Hoog licht: | Finned Condensatorbuis,Uitgedreven de Vinbuis van de aardolieindustrie,TP304 Warmtewisselaar Finned Buis |

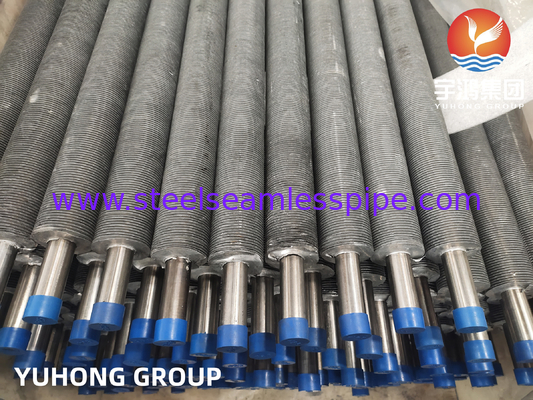

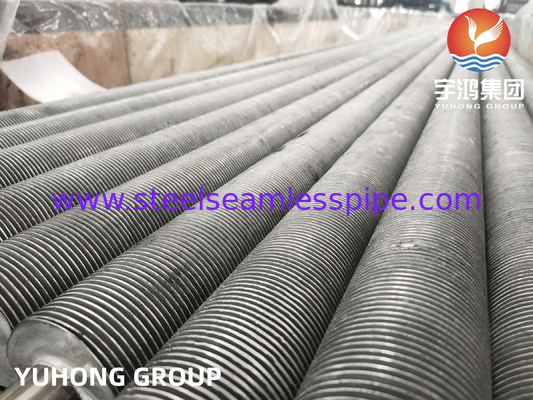

ASTM A213 TP304 Extrudeerd scharnierbuis voor petroleumwarmtewisselaarbuis Luchtkoelercondensatorbuis Scharnierbuis
HFW Solid Fined Tubes, afkorting voor High Frequency Welded Helical Spiral Solid Fined Tube
Helical Fined Tubes bieden de ontwerper een hoge thermische efficiëntie en compacte ontwerpoplossingen voor een hele reeks warmtewisselaars waarbij schone rookgassen worden gebruikt.Helical fined tubes worden vervaardigd in zowel Solid als Serrated type.
HF-weerstandswelding wordt meestal uitgevoerd met een frequentie van 400 kHz.De vin wikkelt rond de buis en continu lassenDe vinnenstrook wordt spiraalvormig op de buis gewikkeld en met een hoogfrequente elektrische beweging continu aan de basisbuis langs de spiraalwortel gelast.De vleugelstrook die onder spanning wordt gehouden en zijwaarts wordt beperkt wanneer deze om de buis wordt gevormd, zodat de strip met kracht in contact komt met het basisbuisoppervlak.met behulp van het gasmetalen booglassen proces.
Voor een bepaalde buis of buisgrootte kan de gewenste oppervlakte van de warmteoverdracht per eenheidlengte van de buis worden verkregen door de juiste vinhoogte aan te geven,vinnendikte en/of aantal vinnen per meter lengte.
HFW-slijmvinnenbuis
Deze gelaste stalen buisconfiguratie met vinnen kan worden gebruikt voor praktisch elke warmtewisselaartoepassing en is vooral geschikt voor toepassingen bij hoge temperatuur en hoge druk.De belangrijkste kenmerken van deze configuratie zijn efficiënt, effectieve binding van de vin aan de buis onder alle omstandigheden van temperatuur en druk, en vermogen om hoge temperaturen aan de vinkant te weerstaan.
Een continue spiraalvormige vin wordt aan de basisbuis bevestigd door middel van hoogfrequente elektrische weerstandssweis om een efficiënte en thermisch betrouwbare band te geven.
Technische gegevens/gegevens over de basisbuis
Buisdiameter: 20 mm OD Min tot 219 mm OD Max.
Buisdikte: minimaal 2 mm tot 16 mm
Materialen voor buizen: koolstofstaal, roestvrij staal, legeringsstaal, cortenstaal, duplexstaal, superduplexstaal, inconel, hoogchroom, hoognikkel en inlegstaal, CK 20-materiaal en enkele andere materialen.
Vinnedetails
Vinnendikte: Min. 0,8 mm tot max. 4 mm
Vinnenhoogte: Min 0,25 ̊ (6,35 mm) tot max.1.5 ′′ (38 mm)
Vinnendichtheid: Min 43 Vinnen per meter tot max. 287 Vinnen per meter
Materiaal: koolstofstaal, roestvrij staal, legeringsstaal, cortenstaal, duplexstaal en inlegstaal.
Voor een snelle offerte kunt u mij de volgende aanvraag sturen:
Aantal stukken,
basisbuis: diameter, dikte, lengte en materiaal.
Vinnen: materiaalspesificatie, type (vast of getande), hoogte, dikte, afstand, lengte van de vinnen en niet-vinnen.
Verplicht levertijd.
Sleutelwoorden: Vinnige buizen, Vinnige buizen, Vinnige buizen, Helicale buizen, Solid fin tubes, Serrated fin tube, Helicale Serrated fin tube, Tubos Aletados
*Dit zijn de meest voorkomende vinnen/buispatronen. We hebben meer dan 20 verschillende combinaties van platenvinnen en buizen. Neem contact met mij op voor meer informatie en opties. | ||
Spiraalvormig vinnenoppervlak (Tube OD Available Helical Fin Height on the Tube) | ||
5/8" ′′ 3/8′′, 1/2′′ en 7/16′′ | 1 ′′ 3/8′′, 1/2′′, 7/16′′ en 5/8′′ | 1 1/4 ′′ 3/8 ′′, 1/2 ′′, 7/16 ′′ en 5/8 ′′ |
15.875mm 9.525mm, 12.7mm en 11.113mm | 25.4mm 9.525mm, 12.7mm, 11.113mm en 15.875mm | 31.75mm ️ 9.525mm, 12.7mm, 11.113mm en 15.875mm |
|
Contactpersoon: Naty Shen
Tel.: 008613738423992
Fax: 0086-574-88017980
