Yuhong Holding Group Co., LTD
 |
| Plaats van herkomst: | China |
| Merknaam: | YUHONG |
| Certificering: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Modelnummer: | ASTM A210 Klasse A1 ingebedde vinbuis |
| Min. bestelaantal: | 10 stuks |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Bundel van het het Ijzergeval van het vereisten de vouw-Houten Geval met plastic GLB |
| Levertijd: | Hangt van hoeveelheid af |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 1000 ton per maand |
| Buismateriaal: | ASTM A210 A1 | Vinnentype: | ingebed |
|---|---|---|---|
| Vinnenmateriaal: | AL 1060 | Toepassing: | Warmtewisselaar Heater Parts |
| Hoog licht: | ASTM A210 ingebouwde fijnbuis,Carbon Steel G-type Fin Tube,Al 1060 ingebouwde vinnenbuis |
||

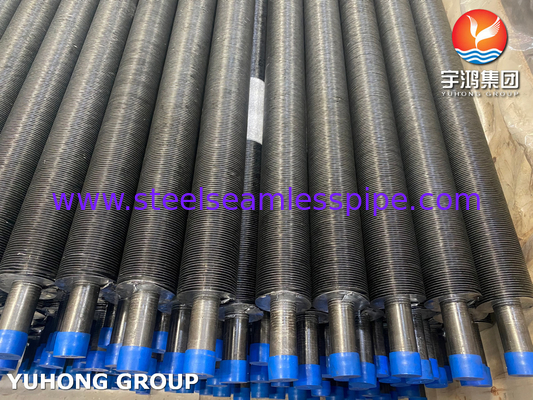

KoolstofstaalG-type finbuis ASTM A210 klasse A1 Al 1060
Overzicht:
¥ G ¥ Type Aluminium Embedded Fined Tube is een belangrijk onderdeel van de warmtewisselaar, met name de aluminiumfined tube, die licht van gewicht en makkelijk te vervaardigen is.en wordt gewoonlijk gebruikt in warmtewisselaars.
Het belangrijkste ontwerp kenmerk van Embedded Fin buizen is dat de vin wordt ingevoegd en gelast in een spiraalvormige groef in de buizen gesneden.
De ingebouwde vinnen zijn het meest geschikt voor gebruik in hoge thermische cycli of bij hoge temperaturen en waar de vinnenzijde regelmatig wordt gereinigd.Dit type vin heeft een grote beperking: de wanddikte moet minimaal 1 mm zijn..65mm om de groeven op te vangen. Echter, de ¥G ¥ type vin kan temperaturen tot 400°C weerstaan en kan koolstofstaalvinnen bevatten voor betere geleidbaarheid.
Vervaardigingsproces
Specifiek is de G-type vinnenbuis een spiraalgroef met een bepaalde breedte en diepte die vooraf op de stalen buis wordt verwerkt en vervolgens de aluminiumstrook op de stalen buis op de apparatuur wordt ingelegd.Tijdens het wikkelingsproces, wordt de stalen band door een bepaalde voorstrekkingskracht strak in de spiraalgroef vastgeklemd, waardoor een bepaald contactgebied tussen de stalen band en de stalen buis wordt gewaarborgd.
Om te voorkomen dat de stalen band afvalt, moeten beide uiteinden van de stalen band worden gelast op de stalen buis.Er moet een bepaalde terugslag zijn tussen de stalen strip en de spiraalgroef.Als de tegenreactie te klein is om een verstoring te veroorzaken, is het moeilijk om het inlegproces soepel te verrichten.
Bovendien zal de gewonden stalen riem altijd een zekere terugslag hebben, waardoor de stalen riem en het onderoppervlak van de spiraalgroef niet goed kunnen worden verbonden.Inlegvinnen kunnen worden uitgevoerd op algemene apparatuur, en de kosten zijn niet hoog.
A210 Klasse A1 Chemische samenstelling
|
Graad |
C (max) |
Deeltjes |
Si(Min) |
P (max) |
S (max) |
|
A1 |
0.27 |
Maximaal 0.93 |
0.10 |
0.035 |
0.035 |
Mechanische eigenschappen
|
Graad |
Tensile sterkte ((Mpa) |
Vermogen (Mpa) |
Verlenging ((%) |
|
A1 |
≥ 415 |
≥ 255 |
≥ 30 |
G-type ingebedde fijnbuis:
Materiaal van de kernbuis:
1Koolstofstaal: A179, A192, SA210 Gr A1/C, A106 Gr B
2. roestvrij staal: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3. koper: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10
Finnenmateriaal:
1Aluminium (Alu.1100, Alu.1060)
2Koper.
3. staal
Vinnentype: solide vlakte
Flipperbuistype: G-type ingebed
Buitenste diameter (OD): 16 mm Min~50,8 mm max.
Buislengte: tot 18 000 mm.
Vinnenhoogte: maximaal 16,5 mm.
Vinnendikte: over het algemeen 0,4 mm~0,6 mm
Vinnenspitch: minimaal 2,1 mm (12FPI)
Oppervlaktebescherming: Beide blote uiteinden moeten van zink of aluminium zijn, gemetalliseerd door een elektrospraybooglaag.
Toebehoren: buisondersteuningsdozen, klemmen of afstandsdozen (materialen: aluminium, zink en roestvrij staal).
Toepassingen
- Farmaceutische apparatuur
- Chemische apparatuur
- Zeewaterapparatuur
- Warmtewisselaars
-Condensatoren.
- Pulp en papierindustrie
- Ondernemingen voor offshore-oliebooringen
- Energieopwekking
- Petrochemie
-Gasverwerking
