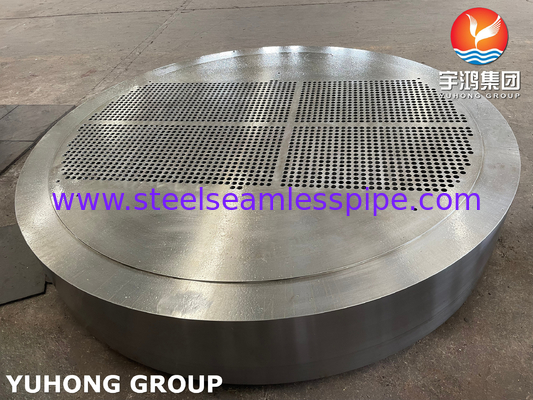

ASME SA516 Gr.70N STATIONARIE TUBESHEET
Vaste buisplaatwarmtewisselaar verwijst naar een schil en een buiswarmtewisselaar waarbij de buisplaten aan beide uiteinden van de buisbundel door lassen vast aan de schil zijn verbonden.Nadat de buisplaat en de schelp zijn gelast, kan het ook als flense dienen en met bouten met de buisdoosflense worden verbonden.Het voordeel is dat de structuur eenvoudig is en dat de binnendiameter van de benodigde schelp het kleinste is, terwijl gelijkwaardige warmteoverdrachtoppervlakken worden gewaarborgd.
De buisplaten zijn belangrijke onderdelen van verschillende warmtewisselaars en shell-and-tube-vaten.er zijn verschillende soorten buisplaten, elk type ontworpen voor een specifieke toepassing. Hier zijn enkele veel voorkomende segmenttypen en hun gedetailleerde beschrijvingen:
1.Vaste buisplaat: Beschrijving: De vaste buisplaat wordt bevestigd in de omhulsel van de warmtewisselaar en in het gat van de vaste buisplaat gelast.Ze zullen niet bewegen ten opzichte van het buisplaatje en de uitbreiding tussen de buizen en de schelp is zeer klein.
2. Drijvende buisplaat:
Beschrijving: Het ontwerp van het drijvende buisblad maakt het mogelijk dat de buisbundels zich vrij kunnen uitbreiden en samentrekken bij temperatuursveranderingen.Maar...Gebruik hs desien bij aanwezigheid van stgticat temptre vanaton om schade aan buizen en buizen-plaatverbindingen te voorkomen.
3. U-vormige buisbundel:
Beschrijving: In een U-buis bundelwarmtewisselaar worden de buizen gebogen in een "vorm".Deze configuratie wordt meestal gebruikt in toepassingen waar thermische uitbreiding en samentrekking moeten worden opgenomen, maar de connector moet voor onderhoud worden verwijderd.
4. Drijvende kopbuisplaat:
Opmerking: Bij sommige warmtewisselaars met schelpen en buizen wordt het andere uiteinde afgesloten door een drijvende kop van de warmtewisselaar en wordt het ene uiteinde van de schelpen afgesloten door een vaste buisplaat.De drijvende kop kan axiaal bewegen om de thermische uitbreiding en samentrekking van de buis aan te passenDit ontwerp is gebruikelijk bij Rappe-warmtewisselaars.
5.Fixed tube sheet (met beschrijving van de uitbreidingsgewricht) Als de tijdelijke verbinding tussen de buis en de shell belangrijk is en een drijvende buis niet praktisch is,de vergrotingspannen kunnen worden opgenomen in het ontwerp van de vaste buisplaatDeze uitbreidingsverbindingen zorgen voor een zekere beweging en behouden tegelijkertijd een sterke verbinding tussen de buis en het buisblad.met inbegrip van de specifieke aanvraag, temperatuur- en drukvereisten, en de noodzaak om aan thermische uitbreiding en samentrekking te voldoen.De juiste selectie en het juiste ontwerp van buizenplaten is van cruciaal belang voor een efficiënte en veilige werking van warmtewisselaars en drukvaten
- Ik weet het niet.
De kenmerken van een vaste buisplaatwarmtewisselaar zijn:
1De bypass is klein.
2- De smeden worden minder gebruikt en de kosten zijn laag;
3Geen interne lekken;
4De warmteoverdracht is 20% tot 30% groter dan die van de zwevende warmtewisselaar.
De nadelen van vaste buisplaatwarmtewisselaars zijn:
1Wanneer t ≥ 50°C, moet een uitbreidingsverbinding op de schelp worden geïnstalleerd;
2. Temperatuurverschilkracht wordt gemakkelijk gegenereerd, en temperatuurverschilspanning wordt gemakkelijk gegenereerd tussen de buisplaat en de buiskop, waardoor schade ontstaat;
3. De schelpzijde kan niet mechanisch worden gereinigd;
4Na de corrosie van de buizen worden ze samen met de behuizing gesloopt en is de levensduur van de apparatuur kort.
