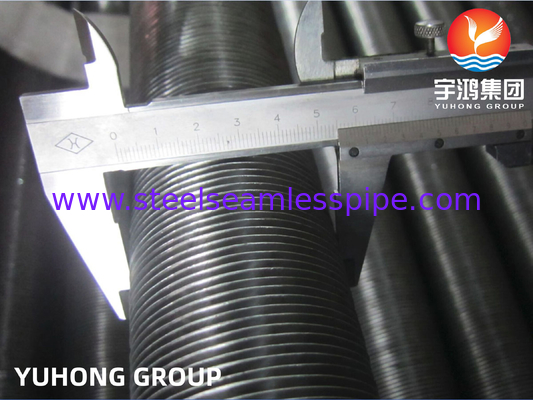

Geïntegreerde G-type scharnierbuis ASME SA210 Gr.A1 naadloze buis met aluminium Al1060

ASME SA210 Gr.A1 naadloos buisje met aluminium Al1060 ingebed G-type Fin buisje

Ingebedde vinnenbuizen, ook wel vinnenbuizen of vinnenbuizen genoemd, zijn gespecialiseerde warmteoverdrachtcomponenten die in verschillende industrieën en toepassingen worden gebruikt.Deze bestaan uit een basisbuis met buitenste vinnen die strak zijn ingebed of integraal op het buisoppervlak zijn gelastDe vinnen vergroten het oppervlak van de buis, waardoor de warmteoverdracht efficiënter wordt.

Het primaire doel van ingebedde vinnenbuizen is het verbeteren van de warmte-uitwisseling tussen een door de buis stromen vloeistof en de omliggende omgeving of een andere vloeistof.Het ontwerp en de constructie van de vinnen verbeteren de warmteoverdracht aanzienlijk door het beschikbare oppervlak voor warmteoverdracht te vergroten.

ASTM A192 / A192M: naadloze ketelbuizen van koolstofstaal voor hoge druk

ASTM A210 / A210M: naadloze ketels en superverwarmingsbuizen van koolstofstaal

Staalklasse:Klasse A1; Klasse C

Leveringsvoorwaarden: Geanaliseerd, genormaliseerd, genormaliseerd en gehard

Snelle details:

Buis OD:16mm min. 219.1mm ((8') max.

Buislengte: maximaal 25000 mm.

Vinnenhoogte: maximaal 50 mm.

Vinnendikte: in het algemeen 0,2 mm ~ 3,0 mm

Finnenpitch: 2,3 mm (11FPI) min. of op maat voor de klant

Vervaardigingsproces

De aluminiumvinnenstrook wordt gespannen en in een in de buis gesneden groef met een fluitdiepte van ongeveer 0,4 mm geplaatst.

Oppervlaktebescherming van vlakke uiteinden

Beide uiteinden van gegroeveerde schroefbuizen van het type G moeten metalen zink- of aluminiumlaag hebben die is aangebracht met een elektrische schijtruglaag.

Aanvaardingscriteria

API-norm 661 ((Luchtgekoelde warmtewisselaars voor algemene raffinaderijdiensten) of de leveringsvoorwaarden (TDC).

Accessoires

Buisondersteuningsdoos, klem of afstandsdoos (Materialen: aluminium, zink en roestvrij staal).

Leveringvoorwaarde:

De eindpunten van de buizen zijn vierkant gesneden, vrij van buizen, intern gedroogd en luchtgeblazen, aan de buitenkant bekleed met lak aan beide uiteinden van G-Fin Embedded Fined Tube.

De droogmiddelen worden ook in elke verpakking voor het vervoer over het vasteland geplaatst.

Toepassingen:

De gemeenschappelijke aanvraagvelden zijn:

1Warmtewisselaars: A179-vinnenbuizen worden veel gebruikt in warmtewisselaars, met name in toepassingen waar koolstofarme staal compatibel is met de betrokken werkmiddelen.Ze worden gebruikt in zowel lucht-tot-vloeistof als vloeistof-tot-vloeistof warmtewisselaars, waardoor een efficiënte warmteoverdracht tussen verschillende media mogelijk wordt.

2.HVAC-systemen: A179-vinnenbuizen worden gebruikt in verwarmings-, ventilatie- en airconditioningsystemen (HVAC) voor effectieve warmteoverdracht.en andere onderdelen waarbij warmte-uitwisseling tussen lucht en een vloeistof (zoals gekoeld water of koelmiddel) vereist is.

3.Industriële ketels: A179 vinnenbuizen worden toegepast in industriële ketels, waaronder stoomketels en warmwaterkotels.verbetering van de boilerefficiëntie en optimalisatie van het energieverbruik.

4.Economizers: A179-vinnenbuizen worden vaak gebruikt in economisers, die warmtewisselaars zijn die afvalwarmte uit rookgassen in elektriciteitscentrales, industriële ovens en andere verbrandingssystemen terugwinnen.De gevlossen buizen maximaliseren de warmteoverdracht en helpen het voedingswater voorverwarmen, waardoor de algehele efficiëntie van het systeem wordt verbeterd.

5Condensatoren: A179 vinnenbuizen worden gebruikt in condensatoren waarbij warmte van een hete damp naar een koelmedium wordt overgebracht, waardoor de damp condenseert.Ze worden vaak gebruikt in koelsystemen, airconditioning units en elektriciteitscentrales.

6.Olie koelers: A179 vinnenbuizen zijn geschikt voor olie koeling toepassingen, zoals in hydraulische systemen of smeersystemen.een efficiënte warmteafvoer mogelijk maken en een optimale olietemperatuur handhaven.

7Warmteherstelsystemen: A179-vinnenbuizen spelen een cruciale rol in warmtehersteltoepassingen, waarbij afvalwarmte uit verschillende industriële processen wordt gevangen en naar een medium wordt overgebracht voor verder gebruik.Ze worden gebruikt in systemen die gericht zijn op het verbeteren van de energie-efficiëntie en het verlagen van de operationele kosten.

Specificaties:

Groeven van het type G zijn een combinatie van twee verschillende materialen.

Concurrentievoordeel:

1. We hebben meer dan 10.000 vierkante meter werkplaats, waaronder 5 vinnen machines, dagelijkse capaciteit tot 3500 meter.
2. De Grooved G type Finning Machines zijn ontworpen en geassembleerd door onszelf en we kunnen u een fining machine en alle accessoires enz. aanbieden...
3. Het contact van de productie van gegroeveerde vinnenbuizen is ontworpen voor een hoge wandtemperatuur tot 350°C.
