ASTM A790 Duplex 2205 Naadloze Buis met Chloor- & Spanningscorrosiebestendigheid en Ferriet-Austeniet Microstructuur in Oplossingsgeharde Toestand

ASTM A790 UNS S32205 / S31803 Duplex 2205 naadloos buisjeis een ferritisch-austenitisch duplex roestvrij staalpijp ontworpen voor corrosieve procesomgevingen waarbij een combinatie van corrosiebestendigheid en hogere mechanische sterkte vereist is.

Gewoonlijk bekend alsDuplex 2205Het materiaal is gebaseerd op een tweefasige austenitisch-ferritische microstructuur. UNS S32205 is de algemeen gespecificeerde 2205-compositie, terwijl UNS S31803 de eerdere standaard duplexcompositie vertegenwoordigt.Beide benamingen zijn nauw verbonden met de 2205-materiaalfamilie..

Gemaakt volgens:ASTM A790 / ASME SA790, is de naadloze buis geschikt voor drukhoudende leidingsystemen die worden blootgesteld aan algemene corrosieve werking, chloridehoudende omgevingen en geselecteerde procesmedia.ASTM A790 omvat naadloze en rechtnaadloze gelaste ferritische/austenitische roestvrijstalen buizen met bijzondere nadruk op corrosiebestendigheid en spanningscorrosiebekraakbestendigheid.

• Austenitisch-ferritisch dubbele structuur:Duplex 2205 combineert austenitische en ferritische fasen, waardoor het materiaal een andere balans van sterkte en corrosiebestendigheid heeft dan conventionele austenitische roestvrij staal.
• Chloridecorrosiebestendigheid:Het legeringssysteem van chroom, molybdeen en stikstof biedt weerstand tegen lokale corrosie in veel chloridehoudende omgevingen.
• Stresscorrosie kraakvastheid:Duplex 2205 wordt gewoonlijk geselecteerd wanneer het kraken door chloride-stresscorrosie een belangrijke factor is bij de materiaalkeuze.
• Hoger rendement:In vergelijking met de conventionele austenitische roestvrijstalen van de 300-serie biedt Duplex 2205 een aanzienlijk hogere rendementsterkte, wat voordelig kan zijn bij het ontwerp van drukbevattende leidingen.

UNS S31803 en UNS S32205 mogen niet simpelweg worden beschouwd als twee niet-verwante soorten.

De smalere en hogere minimale legeringsbereiken van S32205 bieden duidelijker vastgestelde eisen aan corrosiebestendigheid dan de oorspronkelijke samenstelling van S31803.

• Duplex microstructuur:De tweefasige structuur zorgt voor een evenwicht tussen austenitische taaiheid en ferritische sterkte.
• Selectie van corrosiegeoriënteerd materiaal:2205 wordt op grote schaal gebruikt voor procesomgevingen met chloriden, blootstelling aan zeewater en agressieve industriële media.
• Hoge mechanische sterkte:De hogere opbrengststerkte kan een voordeel bieden in het ontwerp van drukpijpen in vergelijking met veel conventionele austenitische soorten.
• Naadloze constructie:De naadloze productiewijze elimineert een longitudinale lasnaad en is geschikt voor drukhoudende buistoepassingen.
• Procesleidingscompatibiliteit:ASTM A790 2205 wordt gewoonlijk gespecificeerd voor chemische, petrochemische, olie- en gas-, maritieme en verontreinigingsbeheersystemen.

In plaats van alleen brede termen zoals "industriële toepassing" te gebruiken, is dit product beter gepositioneerd rond specifieke serviceomgevingen:

• Chemische procesleidingen
• Petrochemische proceslijnen
• Olie- en gasleidingen
• Offshore pijpleidingssystemen
• Zeewaterdienst
• Ontziltingssystemen
• Maritieme leidingen
• Proceslijnen die chloor bevatten
• Verontreinigingsbeheersingsapparatuur
• Verwerking van pulp en papier
• Chemische opslag- en overdrachtssystemen

• Procesleidingssystemen
• Offshore-leidingsmodules
• Zeewaterleidingen
• Verziltingstoestellen
• Eenheden voor chemisch proces
• Olie- en gasproductieapparatuur
• Verwarmingsuitwisselingsleidingen
• Pompjes en processchuiven
• Verontreinigingsbeheersystemen
• opslag- en overbrengingsapparatuur

Een typische naadloze productie van buizen omvat:

1. Voorbereiding van de koffer
2. Warm piercen
3. Warmwalsen of extruderen
4. Koud afwerking indien nodig
5. Oplossing Annealing
6. Beurten / oppervlaktebehandeling
7. Het rechtzetten
8. Snijden
9. Dimensionele inspectie
10. Hydrostatische of niet-destructieve tests
11. Eindinspectie
12. Markering en verpakking

Typische inspectiepunten zijn:

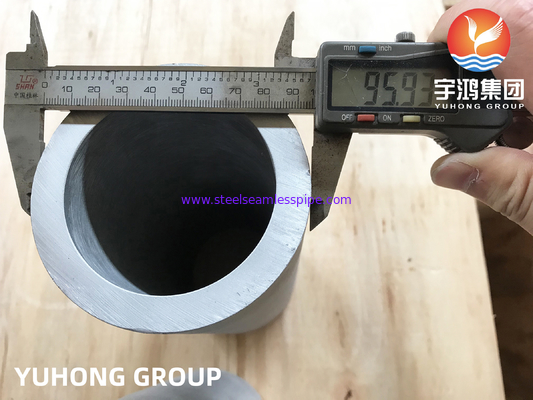

• Buitentijdsdiameter

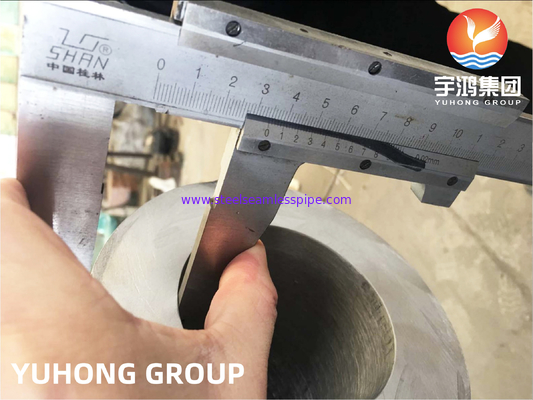

• Wanddikte
• Ovalheid
• Rechtheid
• Lange
• Einde vierkantheid
• Oppervlakteconditie
• Pijpgewicht

De afmetingen van de buizen kunnen worden geleverd volgens de toepasselijke afmetingsnorm en de projectspecificatie.

Beschikbare inspecties kunnen onder meer bestaan uit:

• Analyse van de chemische samenstelling
• Trekproef
• Test van de opbrengststerkte
• Verlengingstest
• Hardheidstest
• Vlakteproef
• Hydrostatische test
• Eddy-stroomonderzoek
• Ultrasone testen
• GMP
• Dimensionele inspectie
• Inspectie van de oppervlakte
• Ferriet/fasebalansonderzoek
• Corrosieproeven indien vereist
• Heatbehandelingsposten

ASTM A790 omvat voorschriften voor trekproeven, hardheid, plattrekken, hydrostatische testen en niet-destructieve elektrische testen.

Voor duplex roestvrij staal is de ferriet-austenite-balans een belangrijk kwaliteitseigenschap.een aanvullend metallografisch onderzoek kan worden uitgevoerd om de duplexmicrostructuur na het gloeien van de oplossing te controleren.

Dit kan met name relevant zijn voor toepassingen waarbij:

• Chloride Service
• Offshore-systemen
• Zeewater
• Drukleidingen
• Geweldde onderdelen
