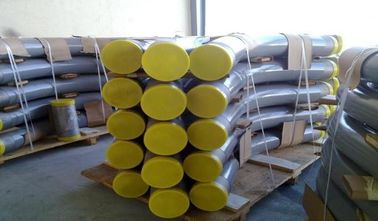

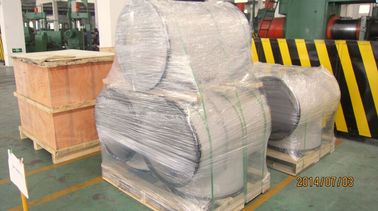

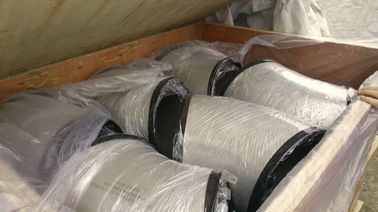

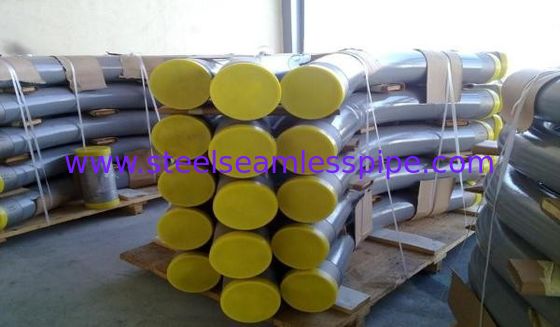

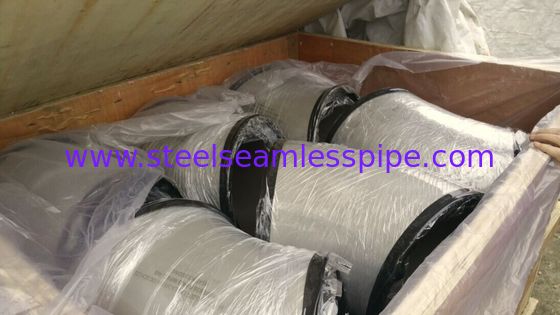

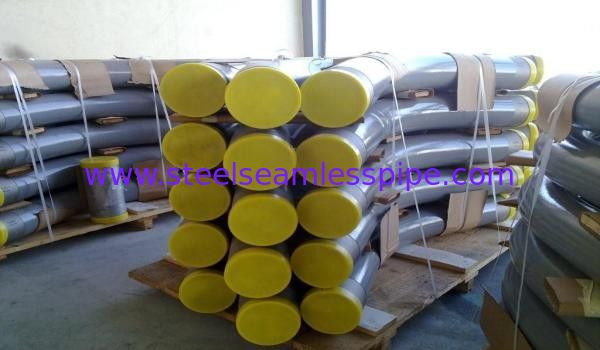

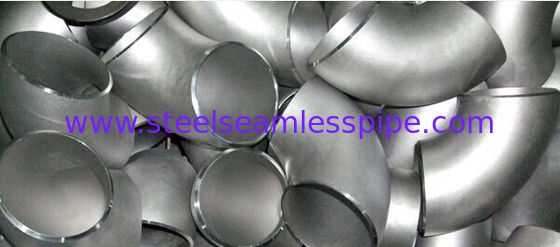

Stomplaskfittingen SB366 Inconel800, Inconel 800H, Inconel 800HT, Inconel 825, Inconel926 Elleboog, T-stuk, Reduceer, Dop
Incoloy 800H/AT is een austenitische hittebestendige legering ontworpen voor structurele toepassingen bij hoge temperaturen. De sterkte van 800H/AT wordt bereikt door gecontroleerde niveaus van koolstof, aluminium en titanium, samen met een minimale gloeiing van 2100°F om een korrelgrootte van ASTM 5 of grover te bereiken.
800H/AT wordt vaak gelast met RA82 (ERNiCr-3) blanke draad voor toepassingen onder 1450°F. RA330-04 (N08334) blanke draad biedt een nauwere overeenkomst van de thermische uitzettingscoëfficiënt en een iets hogere sterkte. Voor maximale sterkte worden legering 617 (ERNiCrCoMo-1) blanke draad of 117 (ENiCrCoMo-1) bedekte elektroden aanbevolen. Om mogelijke spanningsrelaxatie korrelgrensbarsten van N08811 in toepassingen boven 1000°F te voorkomen, kan de gelaste fabricage worden verwarmd tot 1650°F gedurende ongeveer een uur per inch dikte of minimaal 30 minuten en vervolgens aan de lucht worden gekoeld.
Chemie
| |
Cr |
Ni |
Mn |
Si |
Al |
Ti |
Al +Ti |
C |
Cu |
P |
S |
Fe |
| MIN |
19.0 |
30.0 |
- |
- |
0.15 |
0.15 |
0.85 |
0.06 |
- |
- |
- |
39.5 |
| MAX |
23.0 |
35.0 |
1.5 |
1.0 |
0.6 |
0.6 |
1.2 |
0.1 |
0.75 |
0.045 |
0.015 |
- |
Specificaties
ASME SB 407 Code Case 1325, ASME SB 408, ASME SB 409
ASTM B 407, ASTM B 408, ASTM B 409
UNS N08810, UNS N08811
W. Nr./EN 1.4958, W. Nr./EN 1.4959
Voorraad
800H/AT Coil, 800H/AT Plate, 800H/AT Sheet, 800H/AT Lasproducten
Veelvoorkomende handelsnamen
800H, Incoloy® 800, Legering 800
Kenmerken
· Hoge ontwerpspanningen voor ASME Sectie VIII-toepassingen tot 1650°F
· Nuttige oxidatiebestendigheid tot 1800°F
· Bestand tegen spanningscorrosie door chloride-ionen
Toepassingen
· Salpeterzuur-katalysatorondersteuningen
· Hervormer uitlaatpigtails en manifolds
· Warmtewisselaars
· Drukvaten
· Dempers
Fysische eigenschappen
Dichtheid: 0.287 lb/in3
Smeltpunt: 2475 - 2525°F
| Temperatuur, °F |
70 |
1400 |
1600 |
1800 |
| Coëfficiënt* van thermische uitzetting, in/in°F x 10-6 |
- |
9.9 |
10.2 |
- |
Thermische geleidbaarheid
Btu • ft/ft2 • uur • °F |
6.7 |
13.8 |
15.1 |
17.8 |
| Elasticiteitsmodulus, dynamisch psi x 106 |
28.5 |
21.1 |
19.2 |
- |
* 70°F tot aangegeven temperatuur.
Mechanische eigenschappen
Representatieve treksterkte-eigenschappen
| Temperatuur,°F |
70 |
1000 |
1200 |
1400 |
1600 |
1800 |
| Ultieme treksterkte, ksi |
77 |
63.5 |
55.7 |
32.3 |
18.6 |
10.2 |
| 0.2% Vloeigrens, ksi |
29 |
16.5 |
14.8 |
14.4 |
11.6 |
8.9 |
| Rek, % |
52 |
51 |
50 |
78 |
120 |
120 |
Typische kruip-breuk eigenschappen
| Temperatuur, °F |
1400 |
1600 |
1800 |
| Minimum kruip 0.0001%/uur, ksi |
6.0 |
3.6 |
1.05 |
| 10.000 uur breuksterkte, ksi |
7.3 |
3.5 |
1.2 |
Inconel stomplaskoppelingen zijn verkrijgbaar in verschillende kwaliteiten van de superlegering, als volgt:
| Kwaliteit |
UNS |
W.Nr. |
Handelsnaam |
| Inconel 600 |
N06600 |
2.4816 |
Inconel 600®, Nickelvac® 600, Ferrochronin® 600 |
| Inconel 601 |
N06601 |
2.4851 |
Inconel 601®, Pyromet® 601, Nicrofer® 601 |
| Inconel 617® |
N06617 |
2.4663 |
Inconel 617®, Nicrofer® 617 |
| Inconel 625 |
N06625 |
2.4856 |
Inconel 625®, Chornin® 625, Altemp® 625, Nickelvac® 625, Haynes® 625 Nicrofer® 6020 |
| Inconel |
N07718 |
2.4668 |
Inconel 718®, Nicrofer® 5219, Alvac® 718, Haynes® 718, Altemp® 718 |
| Inconel X 750 |
N07750 |
2.4669 |
Inconel X750®, Haynes X750®, Pyromet® X750, Nickelvac®X750, Nicorros® 7016 |
| Incoloy 800 |
N08800 |
1.4876 |
Incoloy 800®, Ferrochronin® 800, Nickelvac® 800, Nicrofer® 3220 |
| Incoloy 800H |
N08810 |
1.4876 |
Incoloy 800H®, Ferrochronin® 800, Nickelvac® 800, Nicrofer® 3220 |
| Incoloy 800HT |
N08811 |
1.4876 |
Incoloy 800HT®, Ferrochronin® 800, Nickelvac® 800, Nicrofer® 3220 |
| Incoloy 825 |
N08825 |
2.4858 |
Incoloy 825®, Nickelvac® 825, Nicrofer 4241® |
