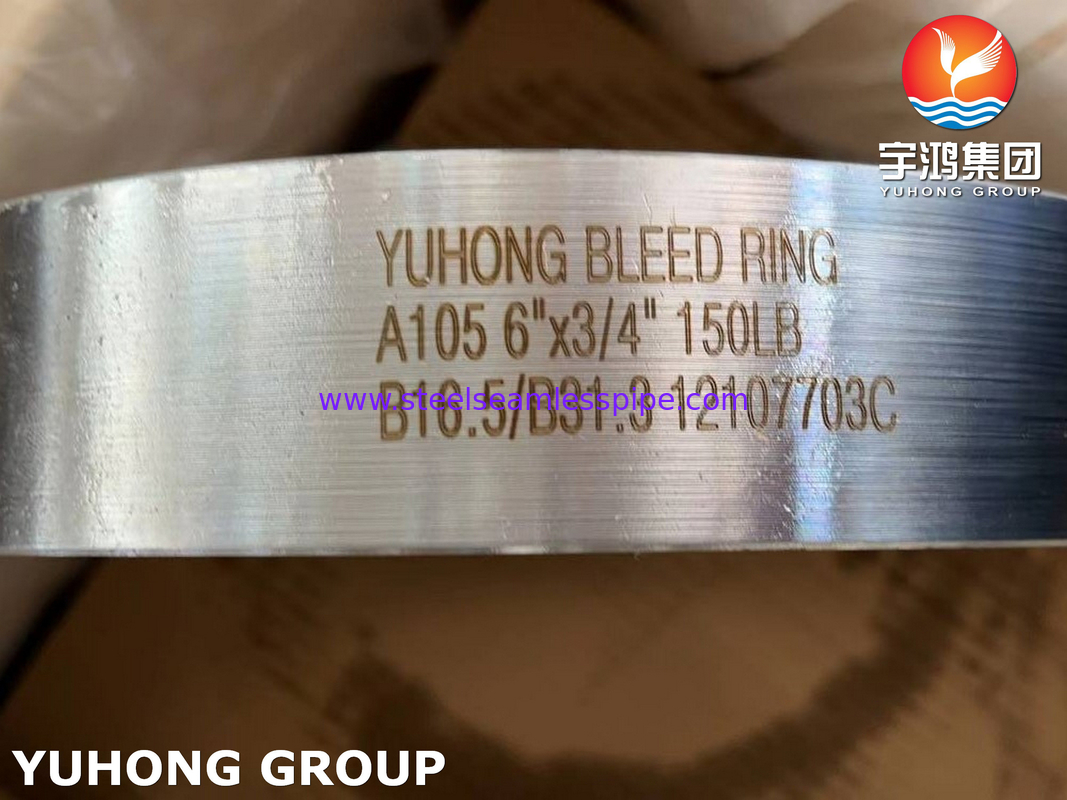

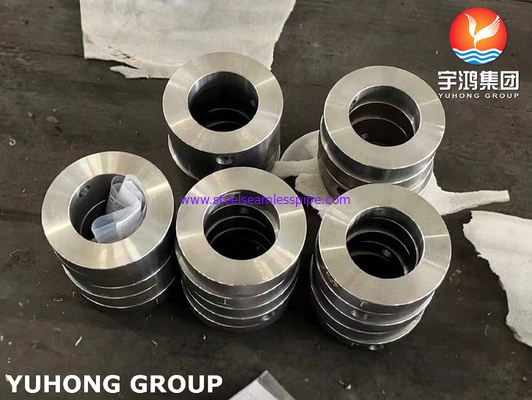

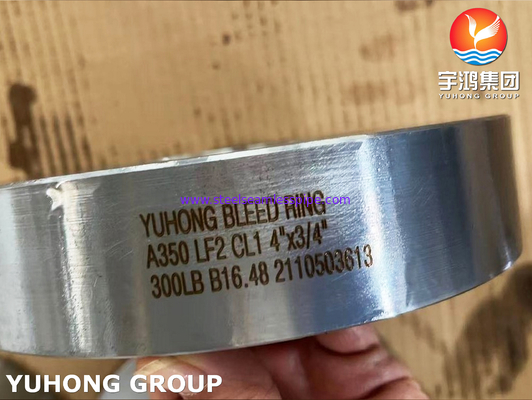

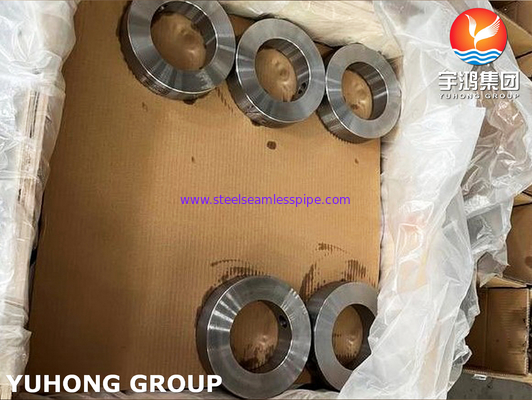

A105 / SA105 Koolstofstalen Bleed Ring, B16.5 / B16.48, Veelvoorkomend in pompen, compressoren, turbines

Wat is een bleed ring?

Bleedringen kunnen worden gecombineerd met elk flenstype en zijn een ringsectie met een of meer radiale pijpaansluitingen, ontworpen om tussen standaard flenzen met de boutcirkel te passen, met behulp van conventionele pakkingmaterialen.

Standaard bleedringen worden vervaardigd met ten minste één 1/2-inch of 3/4-inch aansluiting om een gemakkelijke aansluiting van kleppen en instrumenten mogelijk te maken. Hoewel bleedringen met meerdere aansluitingen of alternatieve aansluitmaten beschikbaar zijn, kunnen deze de totale dikte van de ring beïnvloeden. Bleedringen zijn verkrijgbaar in verschillende materialen, zoals roestvrij staal, koolstofstaal en speciale legeringen, afhankelijk van de vereisten.

Gebruik van Bleed Ring:

1. Ringen worden vaak gebruikt, met name
2. Typische toepassingen voor bleedringen zijn onder meer het bieden van gemakkelijke toegang tot afvoerpijpen, het nemen van monsters of het aansluiten van instrumenten.
3. Bleedringen kunnen ook de druk verminderen of afvoeren voordat een flens wordt verwijderd door het gebruik van kleppen of blinde flenzen.
4. Deze procedure is gebruikelijk bij het vervangen van lekkende kleppen in een leidingsysteem.

Bleed Ring Normen en Voorschriften

Raadpleeg de volgende  voor meer informatie over bleedringnormenASME-normen:

• ASME B16.5 - Pijpflenzen en flensfittingen: NPS 1/2 tot en met NPS 24 metrisch/inch standaard

• ASME B16.20 - Metalen pakkingen voor pijpflenzen: ringverbinding, spiraalvormig gewikkeld en ommanteld

• ASME B16.47 - Stalen flenzen met grote diameter: NPS 26 tot en met NPS 60 metrisch/inch standaard

• ASME B16.48 - Lijnblinds

Het is ook belangrijk om te overwegen dat, hoewel ze vergelijkbaar zijn met zeer dikke, massieve metalen pakkingen, bleedringen mogelijk moeten worden geregistreerd als een fitting en een CRN, afhankelijk van uw beoogde gebruik en gebruiksomgeving.

Mechanische Eigenschappen van A105 / SA105 Koolstofstaal

Chemische Samenstelling van A105 / SA105 Koolstofstaal

Toepassingen van Koolstofstalen Bleed Ring
