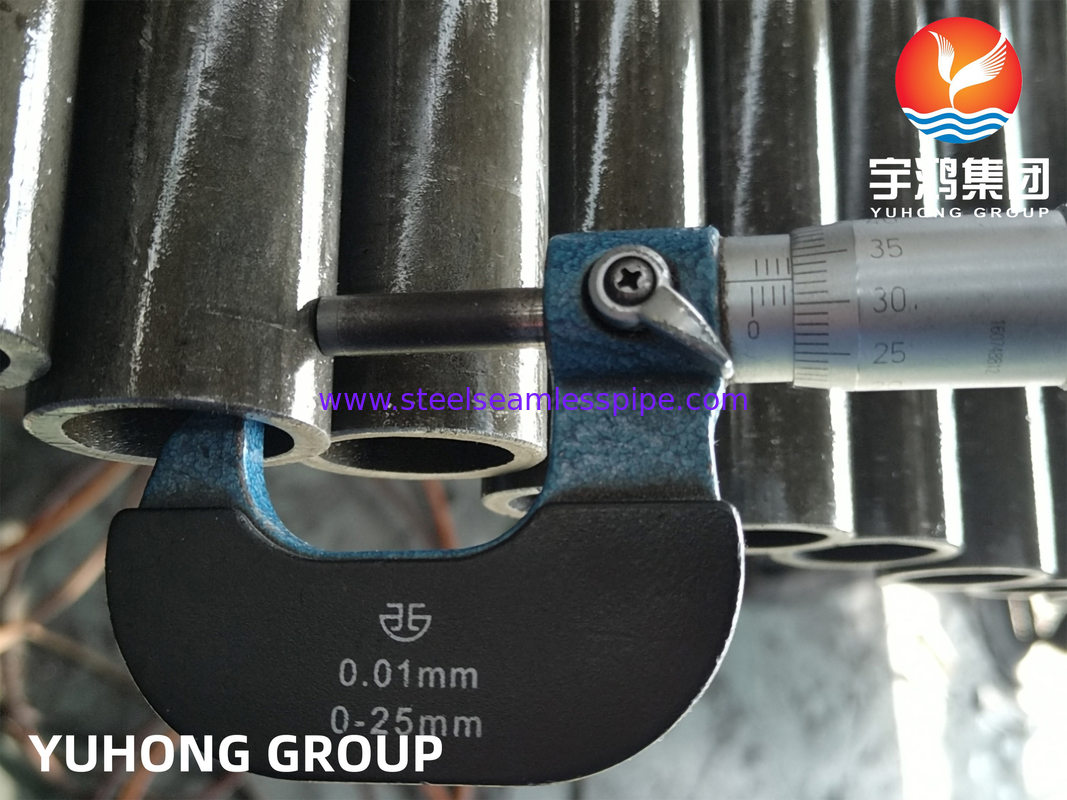

ASME SA210 Grade A1 Naadloze Stalen Boilerbuis en Oververhitterbuis
ASME SA210 GR.A1 is een koolstofstalen buis met een gemiddeld koolstofgehalte volgens de ASME SA210-standaard. Het wordt meestal gebruikt als watergekoelde wandbuizen, economizerbuizen, lagedrukoververhitterbuizen en diverse warmtewisselaars voor de productie van elektriciteitscentrales, industriële boilers en scheepsboilers. De werktemperatuur overschrijdt meestal niet 450°C (840°F). Bij hogere temperaturen of veeleisendere omgevingen worden materialen met een hoger legeringsgehalte zoals ASME SA213 T11 en T22 geselecteerd.GR.A1 is de minimale sterktegraad gespecificeerd in de ASME SA210-standaard. Het is een staal met een gemiddeld koolstofgehalte met een hoger koolstofgehalte dan laag koolstofstaal zoals A53 en lager dan hoog koolstofstaal. Het wordt vervaardigd door koudbewerking of warmbewerking en ondergaat de nodige warmtebehandeling om de vereiste structuur en eigenschappen te verkrijgen.
ASME SA210 Grade A1 Koolstofstalen Boilerbuis Chemische Samenstellingen
| Chemische Componenten (%) |
| Kwaliteit |
C |
Si |
Mn |
P |
S |
Mo |
Cr |
V |
| A-1 |
≤0.27 |
≥0.10 |
≤0.93 |
≤0.035 |
≤0.035 |
/ |
/ |
/ |
ASME SA210 GR.A1 behoort tot staal met een gemiddeld koolstofgehalte met een koolstofgehalte van minder dan of gelijk aan 0,27%. In vergelijking met laag koolstofstaal zoals ASME SA178 GR.A en ASME SA192, behoudt het een hogere sterkte en heeft het toch een relatief goede lasbaarheid en vervormbaarheid, wat in zekere mate superieur is aan staalsoorten met een hoger koolstofgehalte of legering. Aan de andere kant zorgt een siliciumgehalte van groter dan of gelijk aan 0,10% ervoor dat ASME SA210GR.A1 een goed deoxidatie-effect heeft.
| Standaardspecificatie |
ASTM A210 / A210M, ASME SA210, A210 A1, SA210 A1 |
| Kwaliteit |
Kwaliteit A-1 |
| JIS G 3467 |
STFA 10 |
| Afmetingen |
1/2 inch tot 16 inch [12,7 tot 406,4 mm] |
| Wanddikte |
1,5 mm-50 mm |
| Vorm |
Rond |
| Productiemethode |
Warm en koud afgewerkt |
| Lengte |
max. 25 m, Enkele / Dubbele willekeurige lengte |
| Voorwaarden |
Materiaalcertificaten worden afgegeven volgens EN10204.3 3.1 of 3.2 |
| A210 GR.A1 buizen moeten naadloos zijn en de tests moeten worden uitgevoerd volgens A 450 / A450M. |
| Veelvoorkomende toepassingen |
Boilerbuizen, Naadloze Stalen Buizen, Stalen Buizen en Oververhitterbuizen. |
ASME SA210 GR.A1 Koolstofstalen Naadloze Boilerbuis Productie en Eisen
- Proces: ASME SA210 GR.A1 koolstofstalen naadloze boilerbuizen moeten worden vervaardigd met behulp van naadloze processen zoals warmwalsen en koudtrekken
- Warmtebehandeling: Wat betreft de eisen voor warmtebehandeling moeten ASME SA210 GR.A1 afgewerkte koolstofstalen boilerbuizen een normaliserende warmtebehandeling ondergaan, die uniform kan organiseren, de korrelgrootte kan verfijnen, interne spanningen kan elimineren, de mechanische eigenschappen van de buis kan verbeteren en de buis goede verwerkingsprestaties kan geven bij toekomstig gebruik.
- Hydrostatische test: Elke ASME SA210 GR.A1 koolstofstalen boilerbuis moet een hydrostatische druktest ondergaan voordat deze de fabriek verlaat, of als de koper dit specificeert, kan in plaats van deze test een niet-destructieve elektrische test worden gebruikt.
- Afmetingen en toleranties: De buitendiameter, wanddikte, lengte, rechtheid, ovaliteit en andere afmetingen en toleranties van ASME SA210 GR.A1 koolstofstalen boilerbuizen moeten voldoen aan de eisen die in de norm zijn gespecificeerd.
ASTM A210/ASME SA210 Grade A1 Boilerbuis Mechanische Eigenschappen
| Mechanische Eigenschappen |
| Kwaliteit |
Treksterkte |
Vloeigrens |
Rek |
Hardheid |
| Sterkte (Mpa) |
Sterkte (Mpa) |
(%) |
(HRB) |
| A-1 |
≥415 |
≥255 |
≥30 |
≤79 |
ASTM A210/ASME SA210 Boilerbuis Wanddikte Tolerantie
| Naadloze, Koud Afgewerkte Buizen |
| Buitendiameter |
Wanddikte Tolerantie % |
| In. (mm) |
Over (+) |
Onder (-) |
| 1 1/2" (38.1) en minder |
20 |
0 |
| Over 1 1/2" (38.1) |
22 |
0 |
Vergelijking tussen ASME SA210 GR.A1 Koolstofstalen Buizen en Andere Grades
- SA210 GR.A1 vs SA210 GR.C: In vergelijking met ASME SA210 GR.C, dat een koolstofgehalte heeft van ≤ 0,35%, heeft GR.A1 een lager koolstofgehalte (≤ 0,27%), wat resulteert in een relatief lagere sterkte van de buis. Het is geschikt voor werkomgevingen bij gemiddelde tot lage temperaturen en gemiddelde tot lage drukken, terwijl GR.C geschikt is voor iets hogere temperatuur- en drukomgevingen. Vanwege de lagere sterkte heeft GR.A1 echter een betere lasbaarheid en vervormbaarheid dan GR.C. GR.C vereist doorgaans voorverwarming en warmtebehandeling na het lassen.
- SA210 GR.A1 vs SA192: In vergelijking met SA210 GR.A1 koolstofstalen buizen met een gemiddeld koolstofgehalte, behoort SA192 tot laag koolstofstalen buizen (C ≤ 0,06-0,18%) met de laagste sterkte, maar heeft het een uitstekende ductiliteit, lasbaarheid en thermische geleidbaarheid. Het wordt vaak gebruikt in economizers en watergekoelde wanden van lagedrukboilers.
- SA210 GR.A1 vs SA106 GR.B: Hoewel zowel SA106 GR.B als SA210 GR.A1 tot staal met een gemiddeld koolstofgehalte behoren (C ≤ 0,30%), worden ze voornamelijk gebruikt voor hogetemperatuur- en hogedrukprocesleidingen (zoals petrochemische en elektriciteitscentrale stoomleidingen). Hun chemische samenstelling, warmtebehandelingsvereisten (meestal normaliseren + temperen of afschrikken + temperen) en mechanische eigenschappen (vooral prestaties bij hoge temperaturen) verschillen van SA210 koolstofstalen boilerbuizen. De twee zijn niet direct uitwisselbaar.
De kosten van ASME SA210 GR.A1 zijn lager dan die van buizen van gelegeerd staal en het marktproces is voldoende. Tegelijkertijd heeft het een goede verwerkbaarheid en is het relatief gemakkelijk te bewerken, zoals lassen, buigen en snijden. Het heeft een goede sterkte en plasticiteit en kan voldoen aan de basisvereisten van boilers en warmtewisselaars met gemiddelde parameters voor sterkte en plasticiteit, en heeft een betere thermische geleidbaarheid dan roestvrij staal.
Bij het kiezen van ASME SA210 GR.A1 koolstofstalen buizen, moet worden opgemerkt dat ASME SA210 GR.A1 een beperkte weerstand tegen hoge temperaturen heeft. De maximale bedrijfstemperatuur ligt meestal onder de 450℃. Wanneer deze temperatuur wordt overschreden, neemt de sterkte van de buis aanzienlijk af en is de anti-oxidatiecapaciteit onvoldoende. Bij langdurig werken in een omgeving met hoge temperaturen zal de kruipdeformatieweerstand van ASME SA210 GR.A1 inferieur zijn aan die van gelegeerd staal. Tegelijkertijd vereist ASME SA210 GR.A1 in corrosieve media zoals zuurstofrijk water, zuur en alkali een goede waterchemische controle om de prestaties te behouden.
ASTM A210/ASME SA210 Boilerbuis Toepassing
Boiler
Oververhitter
Warmtewisselaars
Condensors
Maritieme toepassing
Raffinaderijen
Pulpverwerking
Petrochemische toepassingen
Drukvaten
Algemene technische toepassingen
