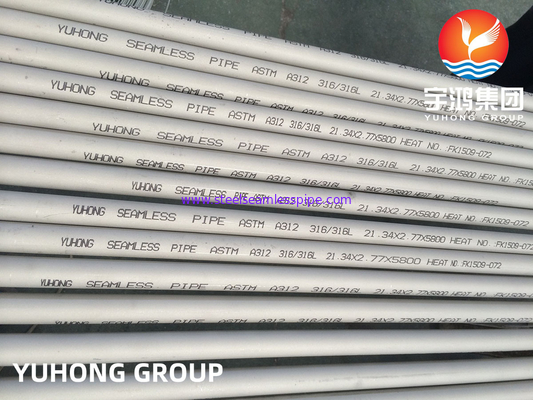

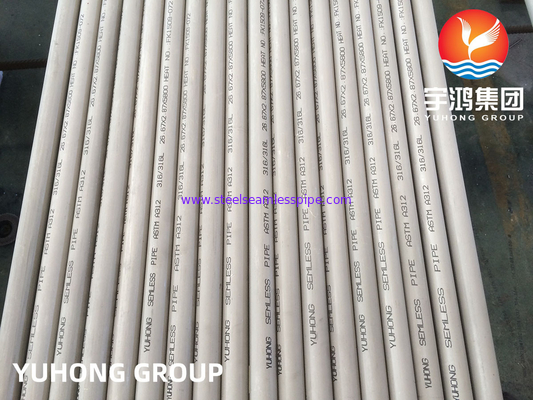

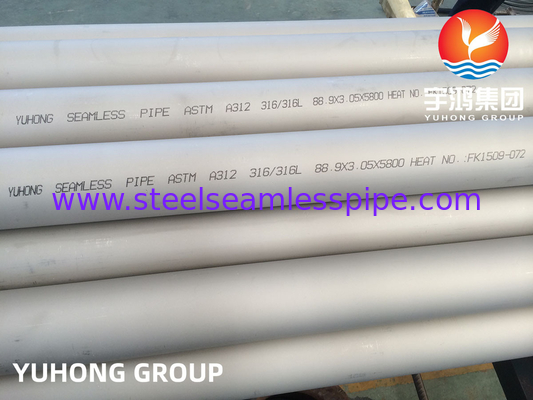

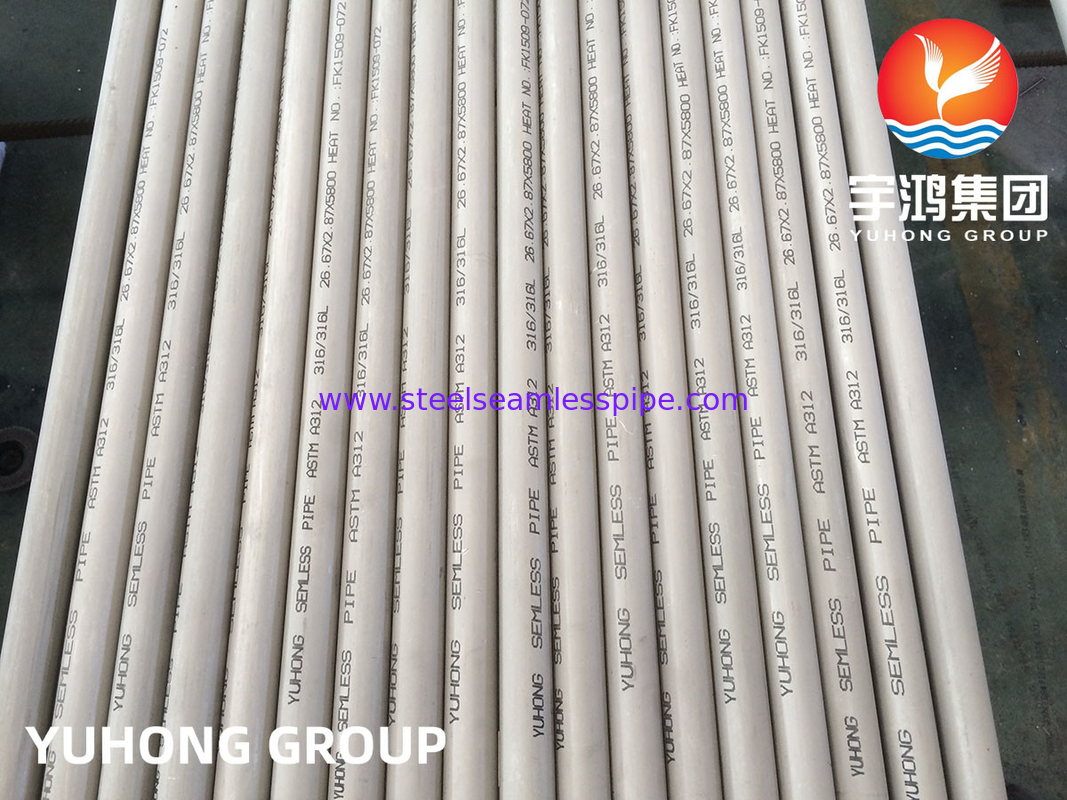

ASME SA312 U Stamp TP316L naadloze buis (koud getrokken) chlorideweerstand voor drukvaten

ASME SA312 U Stamp TP316L naadloze buis (koud getrokken) chlorideweerstand voor drukvaten

1Dimensionele toleranties voor buizen

ASME SA-999 Dimensionele toleranties

• Precisie koudgetrokken naadloze buizen volgens ASME SA-999

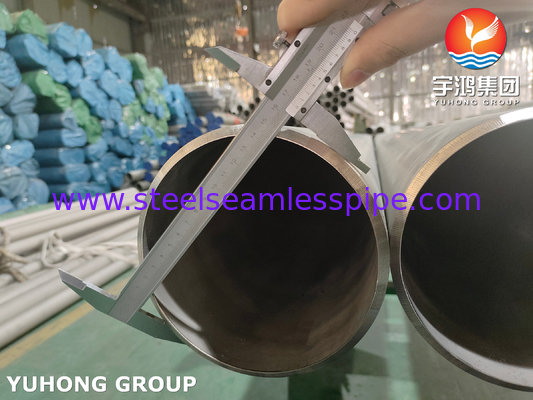

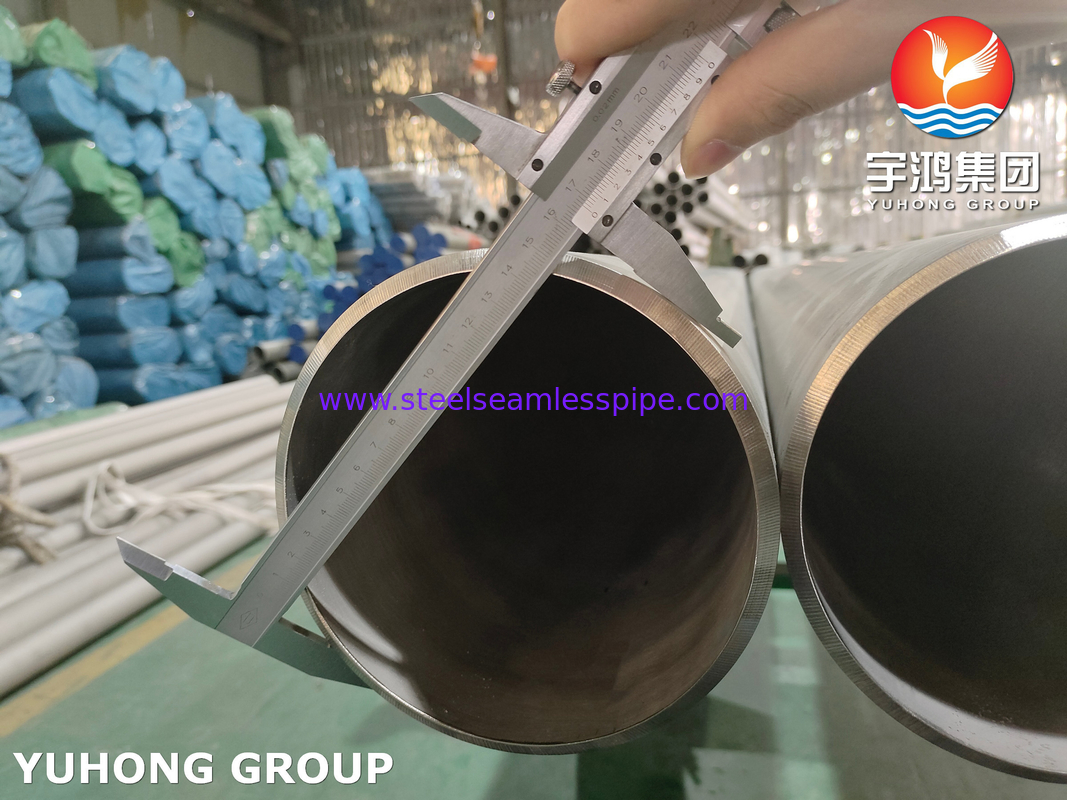

• OD-tolerantie: ±0,10 mm (voor OD ≤ 25,4 mm)

• Tolerantie voor wanddikte: ±10% (minimaal ±0,15 mm)

• Rechtheid: ≤ 1,5 mm/m lengte

2. Pitting Corrosion Resistance Certification

ASTM G48 methode A. NACE MR0175/ISO 15156 conformiteit

• Critische puttemperatuur (CPT): ≥ 48°C (getest volgens ASTM G48 methode A)

• Testparameters:

  • 6% FeCl3-oplossing bij 48±1°C gedurende 72 uur

  • Aanvaardingscriteria: ≤ 1,0 miljoen gewichtsverlies

• Kwalificeerd voor zuur (H2S-omgevingen) volgens NACE MR0175, sectie MR0175, tabel A.20

3. Protocol voor de garantie van niet-destructief onderzoek (NDE)

A. Hydrostatische drukonderzoek

• Procedure: volgens ASME Sec. VIII UG-99 (m)

• Testdruk: 1,5 × ontwerpdruk (MAWP)

• Duur: ≥ 30 minuten visuele inspectie (vergunning voor nullekken)

• Documentatie: ASME-formulier U-1 ondertekend door AI

B. Eddy-stroomonderzoek (ET)

• Standard: ASME Sec. V Artikel 8 (verplichte bijlage II)

• Dekking: 100% buislengte

• Uitrusting: Differentiële roterende sonde

• Kalibratie: ASME kalibratiebuisset P3-E2

• Afwijzing van defect: ≥ 5% indicatie van wandverlies

C. Ultrasone test (UT) mogelijkheid

• Aanvullende eis: SA-688 Bijlage S4 (Austenitische roestvrijstalen buizen)

• Metode: geautomatiseerde onderdompeling in een rechtstraal UT

• Criteria: geen aanwijzingen die de DAC-curve overschrijden (20% DAC-referentie)

• Triggervoorwaarde: indien gespecificeerd in de order van de koper- Ik weet het niet.
