1. Basismateriaal buis: A106 Gr.B
Standaard: ASTM A106 / ASME SA106.
Type: Naadloze koolstofstalen buis.
Kwaliteit: B (Gemiddelde trek-/vloeigrens).
Eigenschappen:
- Goede sterkte bij hoge temperaturen (tot ~450°C / 840°F).
- Goede lasbaarheid en vervormbaarheid.
- Kosteneffectief.
- Beperking: Gevoelig voor corrosie (roest) en oxidatie (aanslag) bij hoge temperaturen zonder bescherming; niet geschikt voor corrosieve omgevingen, tenzij bekleed of gecoat.

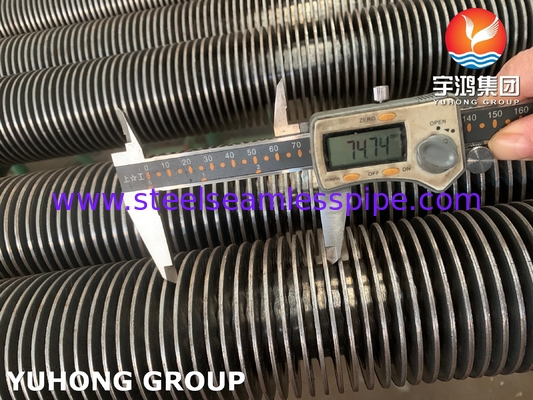

2. Vintype: Massieve Vin
Constructie:Vinnen zijn gemaakt van massieve stroken materiaal (meestal koolstofstaal of soms roestvrij staal voor corrosiebestendigheid).
Bevestiging: De vinnen worden continu gelast (meestal weerstandslassen, LFW of HFW) langs hun basis aan de buitenkant van de basisbuis. Dit creëert een sterke, metallurgische verbinding.
Voordelen:
Uitstekende warmteoverdracht: Direct metaal-op-metaal contact zorgt voor een zeer lage thermische weerstand.
Hoge mechanische sterkte en duurzaamheid: Bestand tegen trillingen, erosie en fysieke schade.
Goed voor hoge temperaturen: De lasverbinding behoudt zijn integriteit bij verhoogde temperaturen.
Reinigbaar: Gladde oppervlakken maken het gemakkelijker om te reinigen/vegen in vergelijking met ingebedde vinnen.
Nadelen:Hogere kosten dan geëxtrudeerde of ingebedde vinnen.
Iets hogere drukval dan vinnen met een lager profiel.

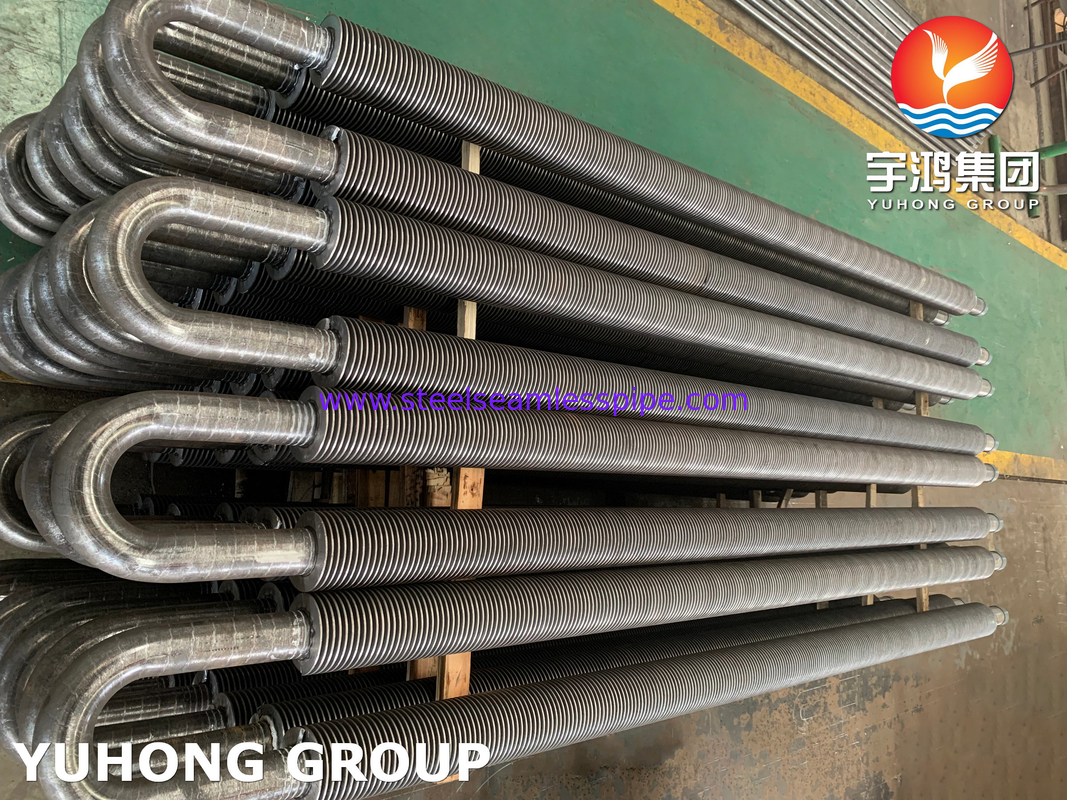

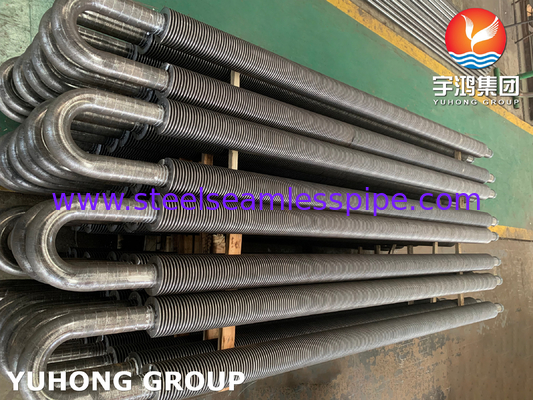

3. Algemene buisconfiguratie: U-type

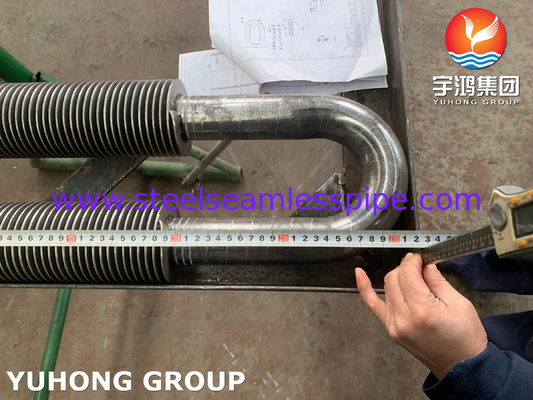

Vorm: De vinbuis is gebogen in een strakke "U"-vorm (180-graden bocht).
Doel:
Thermische uitzetting: Maakt het mogelijk dat de buizenbundel vrij kan uitzetten en samentrekken binnen de mantel van een warmtewisselaar zonder overmatige spanning op de buisplaten of buizen te veroorzaken.
Bundelverwijdering: Vergemakkelijkt het uit de mantel trekken van de gehele buizenbundel voor inspectie, reiniging of onderhoud.
Enkele buisplaat: Vereist slechts één buisplaat aan het rechte uiteinde, wat het ontwerp van de header/kanaalbox aan dat uiteinde vereenvoudigt.
Constructie: Het buigproces vindt plaats nadat de vinnen zijn bevestigd. Zorgvuldige buigapparatuur en -technieken zijn vereist om schade aan de vinnen te voorkomen of de verbinding tussen vin en buis bij de boog te compromitteren.
4. Samenvatting & Typische toepassingen:
Een A106 Gr.B U-type massieve vinbuis is een robuust, hoogwaardig warmteoverdrachtselement dat is ontworpen voor veeleisende toepassingen bij hoge temperaturen waarbij thermische uitzettingsaccommodatie en duurzaamheid cruciaal zijn. De belangrijkste kenmerken zijn:
Hoge temperatuur koolstofstalen basis: Voor structurele integriteit onder hitte en druk.
Duurzame massieve gelaste vinnen: Voor efficiënte en betrouwbare warmteoverdracht naar lucht/gas.
U-bocht configuratie: Voor spanningsvrije thermische uitzetting en eenvoudig onderhoud.
Veelvoorkomende toepassingen:
Warmteterugwinning stoomgeneratoren (HRSG's): Economizer-, verdamper- en oververhittersecties die warmte terugwinnen uit de uitlaatgassen van gasturbines.
Procesverwarmers & ovens: Convectiesecties die warmte overdragen van rookgas naar procesvloeistof.
Afvalwarmteketels: Terugwinning van warmte uit hoogtemperatuurprocesstromen.
Luchtverwarmers / voorverwarmers: Verwarmen van verbrandingslucht met behulp van uitlaatrookgas.
Vinbuizenbundels in shell-and-tube wisselaars: Waar gas aan de mantelzijde zit en thermische uitzetting significant is.
Belangrijke overwegingen:
Corrosie: A106 Gr.B vereist bescherming (bijv. coatings zoals aluminiseren, vinnen met roestvrij staal, werken in droog/niet-corrosief gas) in omgevingen met vocht, zuren of zwavel.
Oxidatie: Vormt aanslag bij hoge temperaturen; moet in overweging worden genomen voor prestaties op lange termijn.
Vindichtheid: Het aantal vinnen per inch/meter wordt gekozen op basis van de gaszuiverheid (vervuilingspotentieel) en de vereiste warmteoverdracht versus drukval.
Buigradius: De strakheid van de U-bocht is cruciaal en wordt bepaald door het ontwerp van de warmtewisselaar en de buisdiameter.
