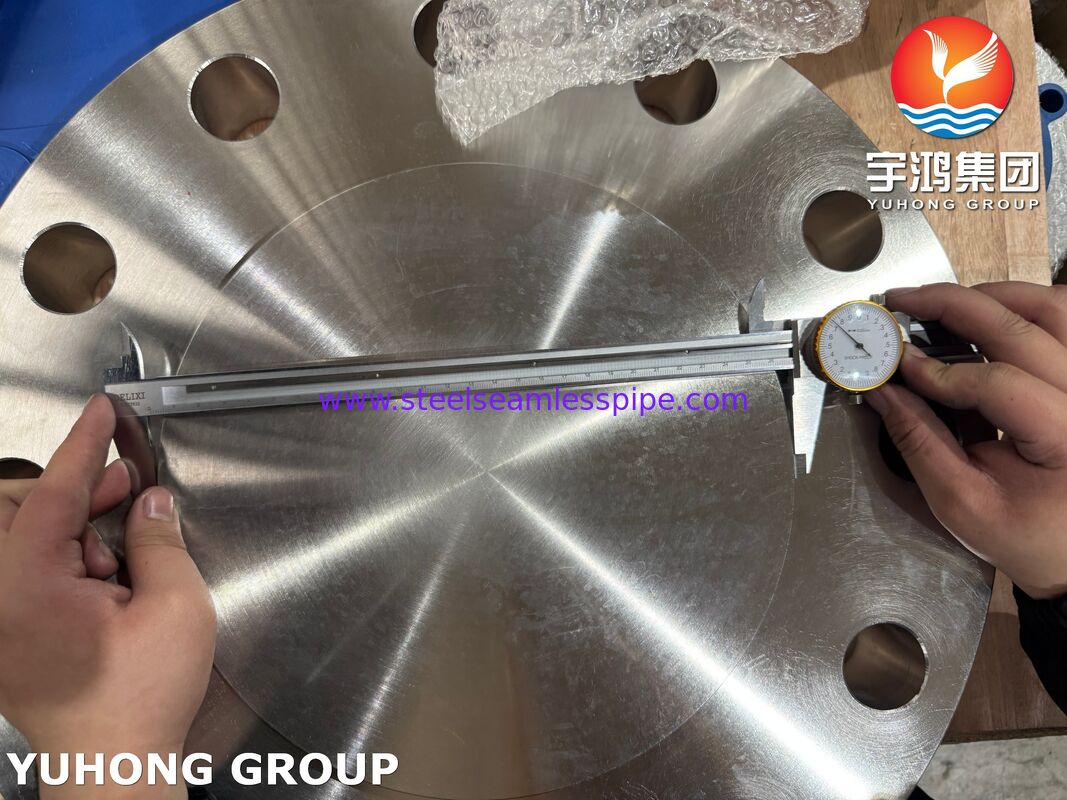

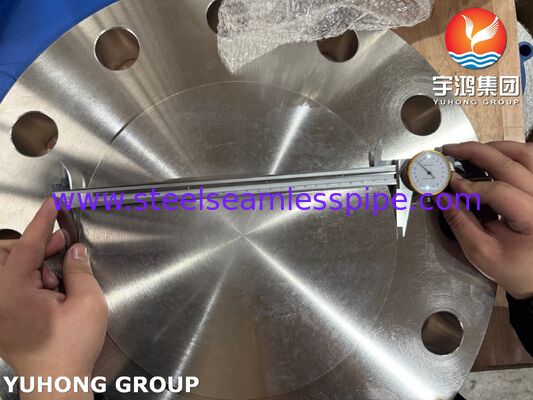

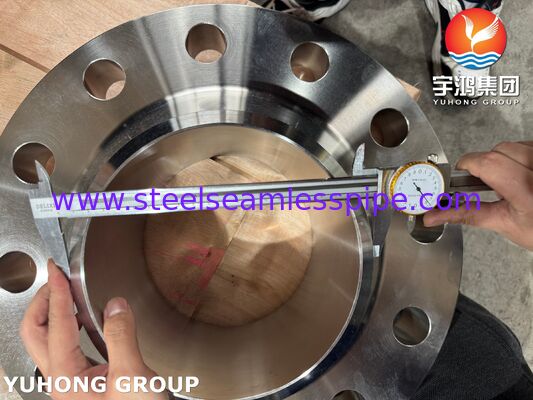

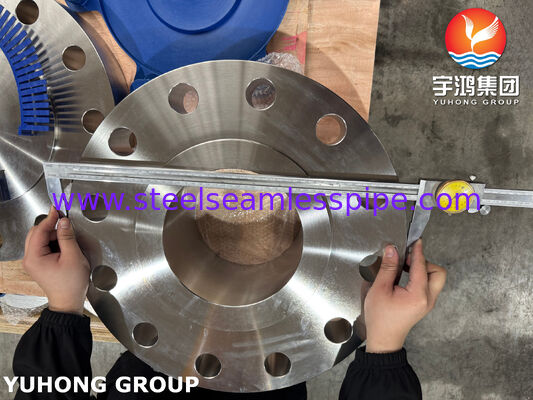

ASTM A182 F51 UNS S31803 Duplex 2205 Blind RF Flens voor Olie- en Gasleidingen
ASTM A182 F51 Blind RF Flens is een gesmede duplex roestvrijstalen flens vervaardigd uit UNS S31803 / Duplex 2205 materiaal.
De blindflens is ontworpen om het uiteinde van een leidingsysteem, een nozzle van een drukvat of een apparatuuraansluiting af te sluiten. De verhoogde flensconfiguratie biedt een gedefinieerd pakkingzittingsoppervlak voor flensverbindingen met bouten.
ASTM A182 omvat gesmede of gewalste gelegeerde en roestvrijstalen leidingsflenzen, gesmede fittingen, kleppen en vergelijkbare drukcomponenten. De specificatie omvat ferritisch-austenitische duplex roestvrijstalen kwaliteiten zoals F51.
Duplex 2205 combineert een austenitisch-ferritische microstructuur met relatief hoge mechanische sterkte en weerstand tegen lokale corrosie en spanningscorrosiebreuk in vergelijking met veel conventionele austenitische roestvrijstalen.
Productspecificaties
| Artikel |
Specificatie |
| Product |
Blind RF Flens |
| Standaard |
ASTM A182 / A182M |
| Kwaliteit |
F51 |
| UNS |
S31803 |
| Materiaal |
Duplex Roestvrij Staal |
| Gangbare Kwaliteitsnaam |
Duplex 2205 |
| Flenstype |
Blindflens |
| Flensvlak |
Verhoogd Vlak (RF) |
| Productie |
Gesmeed |
| Dimensionale Standaard |
ASME B16.5 / ASME B16.47 indien van toepassing |
| Drukklasse |
150#, 300#, 600#, 900#, 1500#, 2500# |
| Afmeting |
NPS 1/2–24 of op maat |
| Oppervlak |
Bewerkt / Glad / Klant gespecificeerd |
| Warmtebehandeling |
Oplossingsgeglooid |
| Markering |
Standaard, Kwaliteit, Afmeting, Klasse en Hitte No. |
| Inspectie |
Chemisch, Mechanisch, Dimensionaal en NDT zoals gespecificeerd |
ASTM A182 F51 / UNS S31803
ASTM A182 F51 komt overeen met de duplex roestvrijstalen kwaliteit die algemeen bekend staat als UNS S31803 / Duplex 2205. Outokumpu's referentielijsten voor smeedkwaliteiten vermelden F51 met UNS S31803 en identificeren het materiaal als duplex roestvrij staal.
Typische legeringselementen zijn:
- Chroom
- Nikkel
- Molybdeen
- Stikstof
- Mangaan
- Silicium
- Koolstof
De duplex microstructuur bestaat uit zowel ferritische als austenitische fasen. Deze structuur draagt bij aan de combinatie van mechanische sterkte en corrosieprestaties die geassocieerd worden met Duplex 2205.
Typische Chemische Samenstelling
| Element |
Typisch / Specificatiebereik |
| C |
≤0.030% |
| Si |
≤1.00% |
| Mn |
≤2.00% |
| P |
≤0.030% |
| S |
≤0.020% |
| Cr |
21.0–23.0% |
| Ni |
4.5–6.5% |
| Mo |
2.5–3.5% |
| N |
0.08–0.20% |
| Fe |
Rest |
Voor daadwerkelijke leveringen moeten de toepasselijke ASTM-editie en de inkoop specificatie de gecertificeerde chemische samenstelling bepalen.
Mechanische Eigenschappen
Voor ASTM A182 F51 moeten de mechanische eigenschappen worden vermeld volgens de toepasselijke ASTM A182-editie en de productconditie.
Typische waarden die vaak geassocieerd worden met F51 zijn:
| Eigenschap |
Typische Vereiste |
| Treksterkte |
≥620 MPa |
| Vloeigrens |
≥450 MPa |
| Rek |
≥25% |
| Breukrek |
Volgens toepasselijke specificatie |
| Hardheid |
Volgens ASTM A182 vereiste |
Ontwerp van Blind RF Flens
Het product bestaat uit een massieve gesmede flensbody zonder centrale boring.
De belangrijkste kenmerken zijn:
Blind Vlak
De blindflens sluit het uiteinde van een leiding of apparatuurnozzle af zonder een doorstroomopening te bieden.
Verhoogd Vlak
Het RF-vlak biedt een gedefinieerd pakkingcontactoppervlak voor flensverbindingen met bouten.
Boutgaten
Boutgatdiameter, aantal en PCD worden vervaardigd volgens de toepasselijke dimensionale standaard en drukklasse.
Flensdikte
Dikte wordt bepaald volgens:
- NPS
- Drukklasse
- Toepasselijke dimensionale standaard
- Ontwerpvereisten
Buitendiameter
De buitendiameter van de flens is afhankelijk van de nominale afmeting en drukklasse.
Productieproces
Typisch productieproces:
- Inspectie van duplex roestvrijstalen grondstof
- Identificatie van hitte nummer
- Snijden
- Smeden
- Warmtebehandeling
- Oplossingsgloeien
- Bewerking
- Bewerking van RF-vlak
- Boren van boutgaten
- Markering
- Dimensionale inspectie
- PMI
- NDT indien vereist
- Eindinspectie
- Verpakking
ASTM A182 omvat vereisten met betrekking tot warmtebehandeling en mechanische/chemische eigenschappen voor de bestelde kwaliteit.
Toepassingen
Olie en Gas
- Leidingisolatie
- Procesleidingen
- Leidingen geassocieerd met boorputten
- Offshore leidingsystemen
- Gasverwerkingssystemen
Petrochemie
- Procesleidingen
- Chemische overdrachtsystemen
- Drukleidingen
- Apparatuurnozzles
Marine en Offshore
- Zeewatergerelateerde systemen
- Offshore procesapparatuur
- Marine leidingen
Chemische Verwerking
- Corrosieve procesleidingen
- Chemische overdrachtlijnen
- Drukdragende leidingcomponenten
