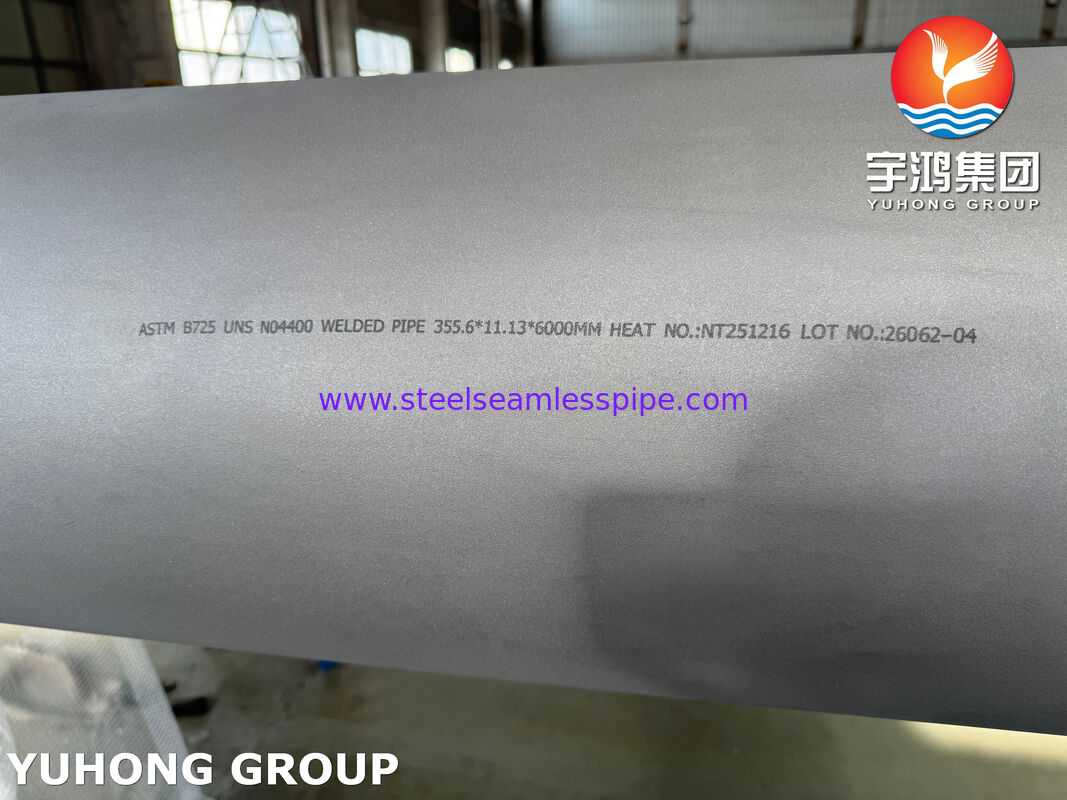

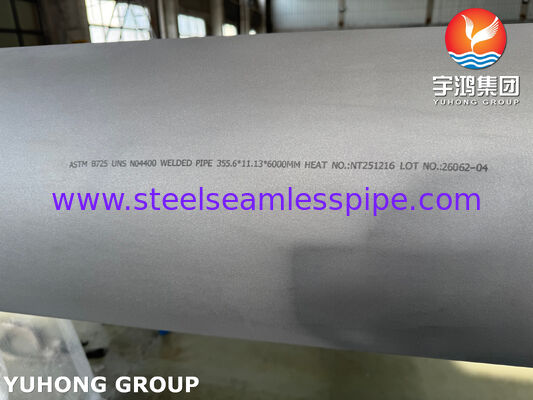

ASME SB725 UNS N04400 Monel 400 Nikkel Koper Legering Gelaste Pijp
Productoverzicht
ASME SB725 UNS N04400 gelaste pijp is een nikkel-koper legering pijp vervaardigd uit Monel 400 / UNS N04400 materiaal.
Het product is ontworpen voor leidingsystemen waar een nikkel-koper legering is gespecificeerd voor corrosieve toepassingen en mechanische toepassingen. ASTM B725 dekt gelaste pijp gemaakt van UNS N04400 en specificeert levering in gelaste en gegloeide of gelaste en spanningsontlaste toestand.
De pijp kan worden geleverd met aangepaste buitendiameter, wanddikte, lengte, pijpeindconfiguratie, warmtebehandelingsconditie en inspectievereisten volgens de toepasselijke norm en projectspecificatie.
Materiaal en Norm
ASME SB725 / ASTM B725
Materiaalspecificatie: ASME SB725 / ASTM B725
Materiaalgradatie: UNS N04400
Legering: Monel 400
Materiaaltype: Nikkel-Koper Legering
Producttype: Gelaste Pijp
Productie: Vormen + Lassen + Warmtebehandeling
ASTM B725 dekt specifiek gelaste nikkel en nikkel-koper legering pijp, inclusief UNS N04400. De norm dekt pijp bedoeld voor algemene corrosieve toepassingen en mechanische toepassingen.
UNS N04400 / Monel 400
Nikkel-Koper Legering
UNS N04400 staat algemeen bekend als Monel 400, een nikkel-koper legering.
De materiaalcompositie wordt gekenmerkt door een hoog nikkelgehalte en een koperbereik van ongeveer 28,0-34,0%, met andere elementen gecontroleerd volgens de toepasselijke specificatie. De huidige productpagina vermeldt nikkel op ≥63,0% en koper op 28,0-34,0%.
Typische Chemische Samenstelling
| Element |
UNS N04400 Vereiste |
| Ni |
≥ 63,0% |
| Cu |
28,0-34,0% |
| Fe |
≤ 2,5% |
| Mn |
≤ 2,0% |
| Si |
≤ 0,5% |
| C |
≤ 0,30% |
| S |
≤ 0,024% |
De exacte acceptatiewaarden moeten altijd de toepasselijke editie van ASTM B725 / ASME SB725 en de inkoop specificatie volgen.
Productie van Gelaste Pijp
Strip Vormen
Nikkel-koper legering strip wordt gevormd tot een cilindrische pijpvorm met gecontroleerde afmetingen.
Longitudinale Lassen
De longitudinale naad wordt gelast met een gecontroleerd lasproces geschikt voor nikkel-koper legering.
Het ASTM B725 product is specifiek een gelaste pijp, wat het onderscheidt van naadloze UNS N04400 pijpproducten die onder andere ASTM/ASME specificaties vallen.
Warmtebehandeling
Volgens de toepasselijke leveringsconditie kan de pijp worden geleverd als:
- Gelast en gegloeid
- Gelast en spanningsontlaten
De specifieke warmtebehandelingsconditie moet worden vermeld in de inkooporder en worden geverifieerd aan de hand van de toepasselijke specificatie.
Beschikbare Specificaties
De huidige productinformatie vermeldt het volgende beschikbare bereik:
| Parameter |
Specificatie |
| Norm |
ASTM B725 / ASME SB725 |
| Kwaliteit |
UNS N04400 |
| Legering |
Monel 400 |
| Pijptype |
Gelast |

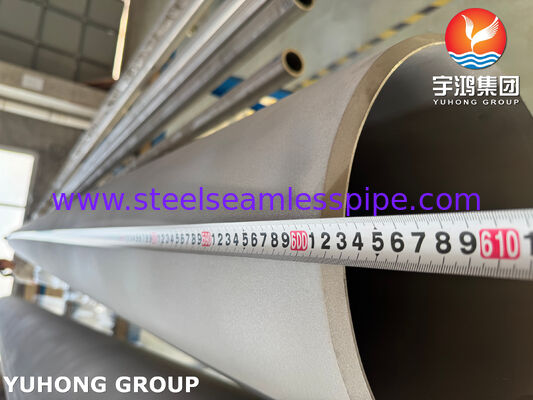

| OD |
1/2"-24" |
| Wanddikte |
SCH 5S tot SCH XXS |
| Lengte |
SRL / DRL / Afgekort |
| Pijpeind |
Glad Eind / Afgeschuind Eind |
| NDT |
UT / RT / PT / PMI |
Het vermelde OD en schema bereik is gebaseerd op de huidige productgegevens; de werkelijk beschikbare maat moet worden bevestigd aan de hand van de toepasselijke B725 dimensionale vereisten en project specificatie.
ASTM B725 identificeert ook Schedule 5S, 10S en 40S tot 30-inch nominale pijpmaten binnen zijn reikwijdte, met andere afmetingen mogelijk wanneer aan de specificatievereisten wordt voldaan.
Mechanische Eigenschappen
Voor de productpagina raad ik aan standaard minimumwaarden niet te mengen met algemene 'industriële referentiewaarden'.
De huidige pagina geeft de volgende referentie voor gegloeid materiaal:
| Conditie |
Treksterkte |
Vloeigrens |
Rek |
| Gegloeid |
≥480 MPa |
≥195 MPa voor OD ≤127 mm |
≥35% |
| Gegloeid |
≥480 MPa |
≥170 MPa voor OD >127 mm |
≥35% |
| Spanningsontlaten |
≥585 MPa |
≥380 MPa |
≥15% |
Deze waarden worden weergegeven op de bestaande productpagina, maar voor de definitieve website raad ik aan ze duidelijk te labelen als ASME SB725 gespecificeerde mechanische vereisten, na controle van de exacte toepasselijke editie en productmaat.
Corrosieve Toepassingen
Maritieme Toepassingen
Monel 400 wordt veel geassocieerd met maritieme en zeegerelateerde apparatuur vanwege zijn nikkel-koper samenstelling en corrosiegedrag.
Potentiële toepassingen omvatten:
- Zeewaterleidingen
- Maritieme procesleidingen
- Zeewaterkoelsystemen
- Maritieme warmtewisselaars
- Offshore apparatuur
Echter, de werkelijke geschiktheid van het materiaal moet worden bepaald op basis van zeewaterchemie, temperatuur, snelheid, zuurstofgehalte en ontwerpcondities, in plaats van simpelweg te stellen dat de legering geschikt is voor alle maritieme omgevingen.
Chemische en Petrochemische Toepassingen
UNS N04400 kan worden overwogen voor specifieke reducerende en corrosieve chemische omgevingen.
Potentiële toepassingen omvatten:
- Chemische procesleidingen
- Apparatuur gerelateerd aan fluorwaterstofzuur
- Petrochemische verwerking
- Corrosieve vloeistofleidingen
- Industriële chemische apparatuur
De bestaande productinformatie identificeert specifiek HF-alkylering, chemische verwerking en maritieme engineering onder de beoogde toepassingen.
Olie & Gas Toepassingen
Voor olie- en gasprojecten kan het product worden gepositioneerd rond leidingen voor corrosieve toepassingen in plaats van simpelweg 'olie- en gaspijp' te zeggen.
Potentiële toepassingen omvatten:
- Procesleidingen
- Transport van corrosieve vloeistoffen
- Offshore leidingen
- Chemische injectiesystemen
- Gespecialiseerde procesapparatuur
Voor zure dienst of andere zeer specifieke olie- en gascondities, moet de materiaalkeuze worden geverifieerd aan de hand van de toepasselijke project specificatie en vereisten voor zure dienst.
Inspectie en Testen
Beschikbare inspectieopties kunnen omvatten:
Dimensionale Inspectie
- Buitendiameter

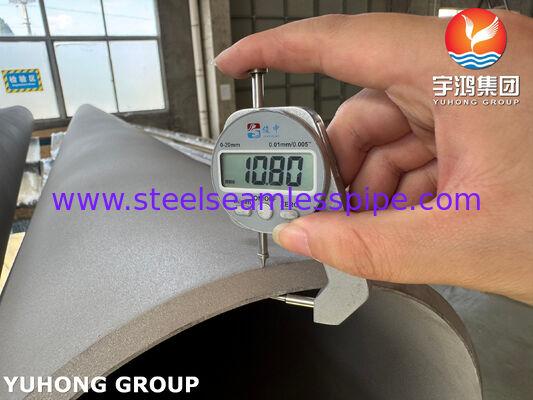

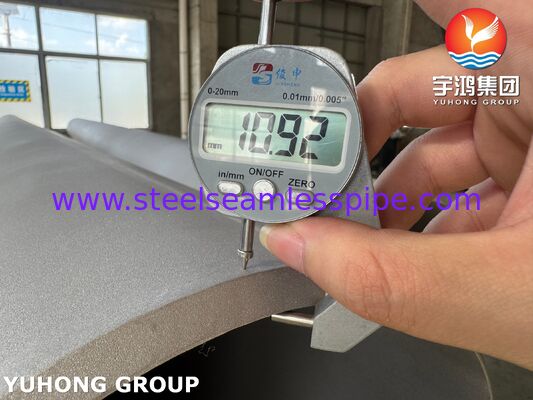

- Wanddikte
- Lengte
- Rondheid
- Rechtheid
- Pijpeind afmetingen
Lasinspectie
Afhankelijk van de inkoop specificatie:
- Radiografische Test (RT)
- Ultrasone Test (UT)
- Vloeistof Penetrant Test (PT)
Materiaalspecificatie
- Chemische samenstelling
- Mechanische eigenschappen
- PMI
- Traceerbaarheid van warmtenummer
De bestaande productgegevens vermelden UT, RT, PT en PMI als beschikbare NDT/inspectieopties.
Oppervlak en Pijpeinden
Pijpeinden
Beschikbare configuraties:
- Glad Eind
- Afgeschuind Eind
Oppervlak
De uiteindelijke oppervlakteconditie kan worden gespecificeerd volgens:
- Productieconditie
- Warmtebehandeling
- Reinigingsvereiste
- Project specificatie
Voor nikkel legering gelaste pijp moeten de vereisten voor oppervlakte- en lasnaadinspectie apart worden vermeld van de algemene pijpoppervlakteconditie.
Kwaliteitscontrole
Het productie- en inspectieproces kan omvatten:
- Verificatie van grondstoffen
- Traceerbaarheid van warmtenummer
- Inspectie van strip/plaat afmetingen
- Vormingsinspectie
- Lasnaadinspectie
- Verificatie van warmtebehandeling
- Dimensionale inspectie
- NDT
- PMI indien gespecificeerd
- Einddocumentatie
De inspectieomvang moet worden afgestemd op de toepasselijke ASME SB725 vereisten en de inkooporder van de klant.
