GESMEED 90 GR.-DE ELLEBOOGafmetingen VAN DE CONTACTDOOSlas NPS 1/2 TOT 4 ASTM A182 F53

GESMEED 90 GR.-DE ELLEBOOGafmetingen VAN DE CONTACTDOOSlas NPS 1/2 TOT 4 ASTM A182 F53

GESMEED 90 GR.-DE ELLEBOOGafmetingen VAN DE CONTACTDOOSlas NPS 1/2 TOT 4 ASTM A182 F53
video
GESMEED 90 GR.-DE ELLEBOOGafmetingen VAN DE CONTACTDOOSlas NPS 1/2 TOT 4 ASTM A182 F53
Productdetails:
Plaats van herkomst: China
Merknaam: YUHONG
Certificering: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015
Modelnummer: ASTM, JIS, DIN, EN
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 PCs
Prijs: USD
Verpakking Details: VOUW-HOUTEN COMPUTER-AIDED SOFTWARE ENGINEERING PACKING/IRON COMPUTER-AIDED SOFTWARE ENGINEERING VER
Levertijd: 7 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 1500 Ton per Maand
Contact
Alle producten
Naadloze buizen van roestvrij staal (308)
Roestvrij staal Naadloze Buis (297)
Duplexroestvrij staalpijp (132)
Duplexroestvrij staalbuis (33)
Naaldbuis (134)
Vinnenbuis (672)
warmtewisselaar (20)
warmtewisselaarbuis (443)
Warmtewisselaarbuisbundel (40)
Warmtewisselaar Tubesheet (117)
warmtewisselaarschot (37)
Luchtkoeler (9)
Drukvat (4)
roestvrij staal gelaste pijp (58)
Roestvrij staal Gelaste Buis (120)
De Pijp van de nikkellegering (266)
De Buis van de nikkellegering (92)
De Buis van de koperlegering (240)
De Buis van het legeringsstaal (204)
Titaniumbuis (15)
heldere ontharde buis (155)
Boilerbuis (151)
staalmontage (826)
Staalflens (615)
Andere (401)
Bekledingsonderdelen (7)
Gedetailleerde productomschrijving
Materiaal: F53 Druk: 1500# aan 9000#
OD: 1/8“ aan 4“ Norm: ASTM A182
naam: Gesmede Elleboog 90 Gr. NPT 3000# 1/2 van ASME B16.11 ASTM A182 F53“ aan 4“
Markeren:

De gesmede elleboog van ASME B16.11

,

De gesmede elleboog van ASTM A182 F53

,

NPT gesmede elleboog

Gesmede Elleboog 90gr.NPT3000#1/2van ASTM A182 F53“aan4“ASMEB16.11

Yuhong Group is één van de grootste de productenleverancier van de projectenpijpleiding in China. Onze producten bevatten staalpijp/buis, montage, flenzen. Met ontwikkeling meer dan 30 jaar, hebben wij groot vele cliënten rondom de wereld geaccumuleerd en Yuhong-de producten wonnen ook het grote lof onder de klanten.

GESMEED 90 GR.-DE ELLEBOOGafmetingen VAN DE CONTACTDOOSlas NPS 1/2 TOT 4 ASTM A182 F53 0

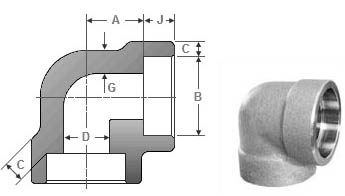

De Ellebogen van de contactdooslas – NPS 1/2 tot 4 – 90° – 3000 pond – ASME B16.11

NPS Contactdoos
Droeg		 Diepte
Contactdoos		 Droeg
diameter		 Contactdoos
muurdikte		 Lichaam
muurdikte		 Centrum aan bodem
van contactdoos
A
B J D C G 90° 45°
1/2 21.95
21.70		 10 16.6
15		 4.65
4.10		 3.75 15.5 11.5
3/4 27.30
27.05		 13 21.7
20.2		 4.90
4.25		 3.90 19.5 12.5
1 34.05
33.80		 13 27.4
25.9		 5.70
5.00		 4.55 22 14
1 ¼ 42.80
42.55		 13 35.8
34.3		 6.05
5.30		 4.85 27 17
1 ½ 48.90
48.65		 13 41.7
40.1		 6.35
5.55		 5.10 32 21
2 61.35
61.10		 16 53.5
51.7		 6.95
6.05		 5.55 38 25
2 ½ 74.20
73.80		 16 64.2
61.2		 8.75
7.65		 7.00 41.5 29
3 90.15
89.80		 16 79.5
46.4		 9.50
8.30		 7.60 57.5 31.5
4 115.80
115.45		 19 103.8
100.7		 10.70
9.35		 8.55 66.5 41.5

De Ellebogen van de contactdooslas – NPS 1/2 tot 2 – 90° – 6000 pond – ASME B16.11

NPS Contactdoos
Droeg		 Diepte
Contactdoos		 Droeg
diameter		 Contactdoos
muurdikte		 Lichaam
muurdikte		 Centrum aan bodem
van contactdoos
A
B J D C G 90° 45°
1/2 21.95
21.70		 10 12.5
11		 5.95
5.20		 4.80 19.5 12.5
3/4 27.30
27.05		 13 16.3
14.8		 6.95
6.05		 5.55 22.5 14.5
1 34.05
33.80		 13 21.5
19.9		 7.90
6.95		 6.35 27 17
1 ¼ 42.80
42.55		 13 30.2
28.7		 7.90
6.95		 6.35 32 21
1 ½ 48.90
48.65		 13 34.7
33.2		 8.90
7.80		 7.15 38 25
2 61.35
61.10		 16 43.6
42.1		 10.90
9.50		 8.75 41 29

ASME/ANSI B16.11 - 2001 - Gesmede Staalmontage, contactdoos-Lassen en Ingepast

Deze Norm voldoet classificaties, afmetingen, tolerantie, het merken en materiële eisen ten aanzien van gesmede contactdoos-last als ingepaste montage, zowel.
