ASTM A179 Naadloze Koudgetrokken U-bocht Warmtewisselaarbuis voor Shell-and-Tube Apparatuur

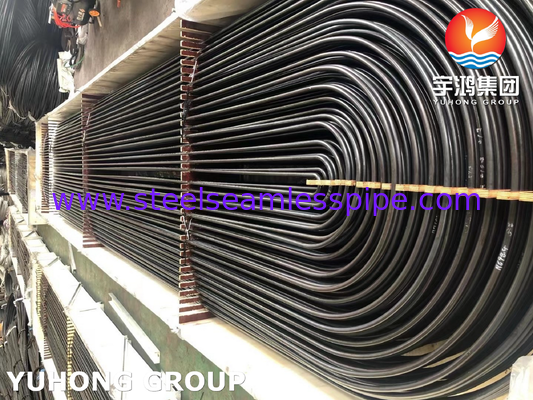

ASTM A179 naadloze U-bocht warmtewisselaarbuizen zijn koudgetrokken laaggelegeerde stalen buizen gevormd tot een U-vorm voor gebruik in schelp-en-buis warmtewisselaars, condensors en soortgelijke warmteoverdrachtsapparatuur. Het buismateriaal voldoet aan ASTM A179/A179M, onderhevig aan de gespecificeerde editie en inkoopvereisten. De U-bocht configuratie maakt het mogelijk om beide buisuiteinden aan te sluiten op de buisplaat, terwijl de vereiste buislegging binnen de wisselaar wordt aangepast.

Deze buizen zijn geschikt voor warmtewisselaarontwerpen waar een retourbochtregeling is gespecificeerd en laaggelegeerd stalen buismateriaal voldoet aan de procesvereisten. De U-vormige configuratie kan thermische uitzetting langs de buislengte opvangen, terwijl de noodzaak voor een aparte retourverbinding binnen het buizennetwerk wordt geëlimineerd. De werkelijke prestaties zijn afhankelijk van de buismaat, bochtradius, wanddikte, bedrijfstemperatuur, druk, vloeistofcompatibiliteit en het wisselaarontwerp.

Voor projectinkoop, specificeer de buitendiameter van de buis, wanddikte, U-bochtradius, rechte pootlengte, bochtgeometrie, hoeveelheid en toepasselijke inspectievereisten. Bochtkwaliteit en dimensionale nauwkeurigheid zijn bijzonder belangrijk waar buizen op een bestaande buisplaat moeten passen of beschadigde buizen moeten vervangen tijdens het opnieuw buizen van een wisselaar. Materiaalnaleving en bochtacceptatie moeten worden geverifieerd aan de hand van de toepasselijke inkoop specificatie.

ASTM A179 U-bocht buizen kunnen worden gespecificeerd voor:

• Schelp-en-buis warmtewisselaars.
• Industriële condensors.
• Proces warmteoverdrachtsapparatuur.
• Raffinaderij- en petrochemische nutssystemen.
• Vervangingsbuizen voor compatibele warmtewisselaarontwerpen.

Voor projecten voor het opnieuw buizen, bevestig de oorspronkelijke buismaat, bochtradius, rechte pootlengte, buislegging en materiaal specificatie voordat u bestelt. Onjuiste bochtgeometrie kan de installatie belemmeren of de passing van het buizenpakket beïnvloeden.

• Materiaalnorm: ASTM A179/A179M, zoals gespecificeerd in de inkooporder.
• Buis materiaal: Naadloos koudgetrokken laaggelegeerd staal.
• Productconfiguratie: U-bocht warmtewisselaarbuis.
• Buisafmetingen: Buitendiameter en wanddikte zoals gespecificeerd.
• Bochtgeometrie: Radius en pootlengtes volgens de goedgekeurde tekening of buisschema.
• Inspectie: Materiaaltesten, dimensionale controles en aanvullende onderzoeken zoals vereist door de toepasselijke specificatie en order.

ASTM A179 dekt de basisbuisvereisten. U-bochtgeometrie, warmtebehandeling na het buigen, bochtinspectie en andere speciale vereisten moeten afzonderlijk worden gedefinieerd waar van toepassing.

Voor nieuwe apparatuur en vervangende buizenpakketten, moeten de volgende gegevens worden bevestigd vóór productie:

• Buitendiameter van de buis en gespecificeerde wanddikte.
• Middellijn bochtradius.
• Rechte pootlengte aan beide zijden van de bocht.
• Totale buislengte en dimensionale toleranties.
• Vereiste bochtoriëntatie en tekeningreferenties.
• Warmtebehandeling na het buigen en inspectievereisten, indien van toepassing.

Voor vervangingsprojecten kan het leveren van de originele buistekening of een gedimensioneerde monster specificatie helpen om pasproblemen tijdens de installatie te verminderen.

Inspectievereisten moeten worden overeengekomen vóór orderbevestiging. Afhankelijk van de inkoop specificatie en de werkelijke leveringsomvang, kan kwaliteitsdocumentatie omvatten:

• Materiaal Test Certificaat (MTC).
• Chemische samenstelling en mechanische eigenschappen testresultaten.
• Hardheid, afvlakking, flare-test of andere tests vereist door de toepasselijke buisspecificatie.
• Dimensionale inspectie van buisdiameter, wanddikte, bochtradius en pootlengte.
• Hydrostatische of andere gespecificeerde testen, indien van toepassing.
• Aanvullende inspectie of inspectie door derden wanneer overeengekomen.

Warmtebehandeling na het buigen, niet-destructieve testen, PMI en speciale inspectie mogen niet worden aangenomen als inbegrepen, tenzij expliciet vereist en bevestigd.

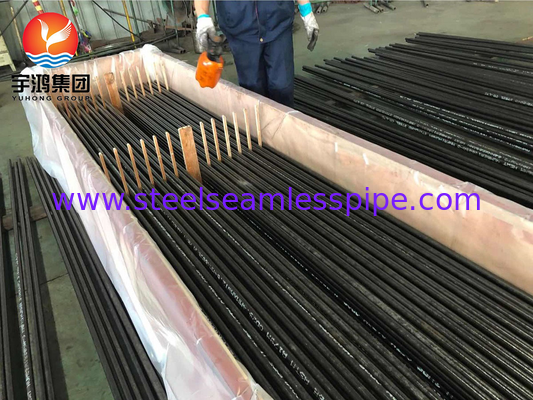

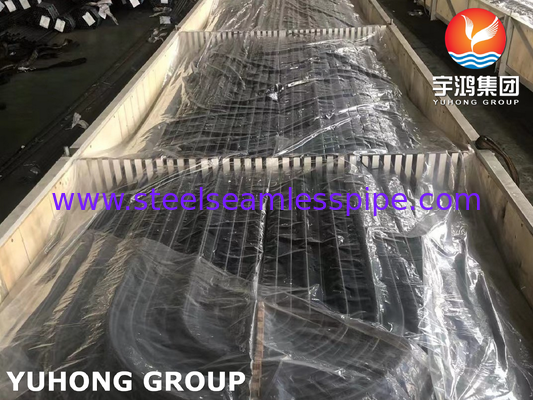

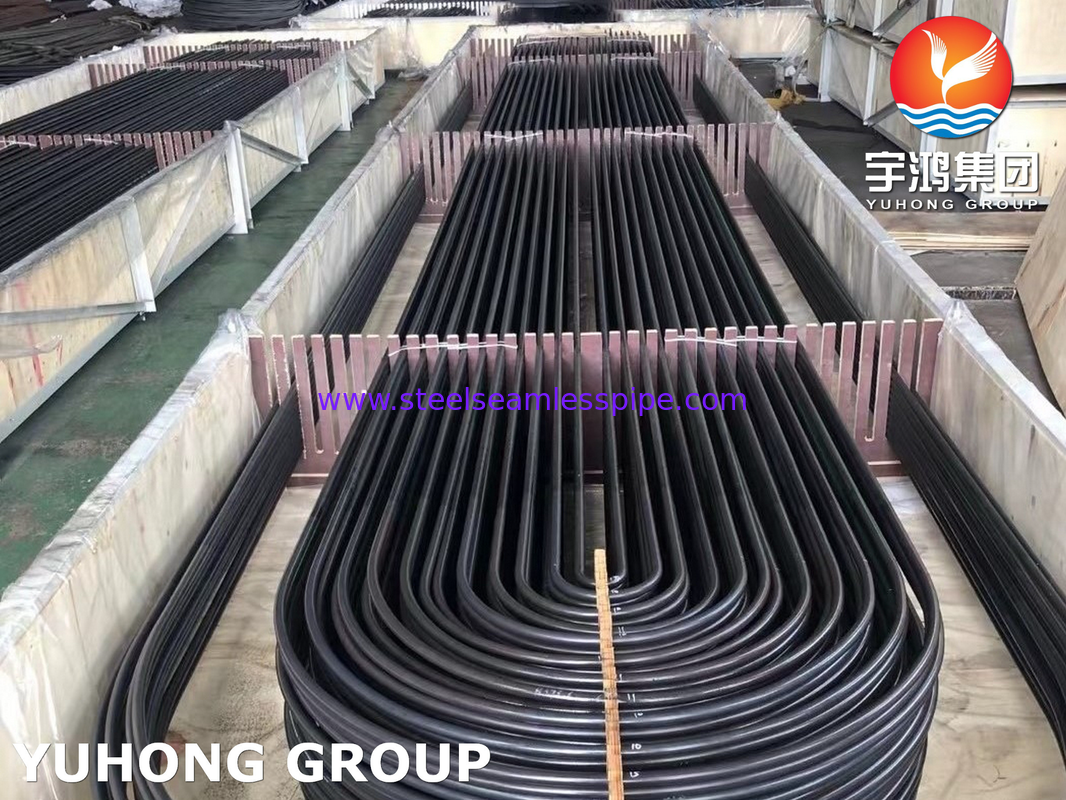

U-bocht buizen worden over het algemeen verpakt in geschikte houten kisten, stalen frames of andere beschermende exportverpakkingen volgens de buislengte, bochtgeometrie, orderhoeveelheid en transportvereisten. Ondersteuningen moeten worden aangebracht om vervorming, impact en oppervlakteschade tijdens hantering en verzending te minimaliseren.

Verpakking, buisidentificatie, exportdocumentatie, FOB-haven en leveringsschema moeten worden bevestigd in de offerte.

MOQ en levertijd zijn afhankelijk van buismaat, bochtradius, pootlengte, hoeveelheid, productievereisten en inspectieomvang.

Voor een offerte, gelieve te verstrekken:

• ASTM A179/A179M materiaaleis.
• Buitendiameter van de buis en wanddikte.
• U-bochtradius en rechte pootlengte.
• Hoeveelheid en vereiste buisgeometrie.
• Tekening of buisschema, indien beschikbaar.
• Warmtebehandeling en inspectievereisten.
• Bestemming, voorkeurs Incoterms en vereiste leverdatum.

Offerte aanvragen: Dien uw buisschema of tekening in om technische haalbaarheid, prijs, MOQ, levertijd, inspectiedocumenten en verzendregelingen te bevestigen.
