ASME SA266 Gr.2N-warmtewisselaarbuisblad volgens ASME Sec VIII

Productdetails:

Plaats van herkomst:	China
Merknaam:	YUHONG
Certificering:	ASME, ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015
Modelnummer:	A182, EN10088, A105, A694

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1PC
Prijs:	Onderhandelbaar
Verpakking Details:	Vouw houten geval/Pallet
Levertijd:	3--5 weken
Betalingscondities:	T/T, L/C, D/P, D/A
Levering vermogen:	500 ton/maand

Contact

Alle producten

Naadloze buizen van roestvrij staal (277)

Roestvrij staal Naadloze Buis (264)

Duplexroestvrij staalpijp (128)

Duplexroestvrij staalbuis (26)

Naaldbuis (82)

Vinnenbuis (586)

warmtewisselaar (10)

warmtewisselaarbuis (419)

Warmtewisselaarbuisbundel (37)

Warmtewisselaar Tubesheet (117)

warmtewisselaarschot (35)

Luchtkoeler (6)

Drukvat (2)

roestvrij staal gelaste pijp (57)

Roestvrij staal Gelaste Buis (113)

De Pijp van de nikkellegering (258)

De Buis van de nikkellegering (71)

De Buis van de koperlegering (208)

De Buis van het legeringsstaal (172)

Titaniumbuis (8)

heldere ontharde buis (154)

Boilerbuis (138)

staalmontage (781)

Staalflens (569)

Andere (383)

Gedetailleerde productomschrijving

Producten:

Warmtewisselaar Tubesheet

Specification:

ASTM SA266

Materiaal:

GR.2N

Toepassing:

warmtewisselaar

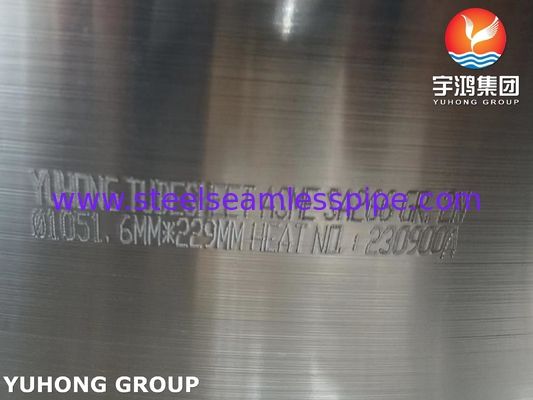

Markeren:

EN10028 de Buis van Warmtewisselaarcomponenten

1.4541 de Buis van Warmtewisselaarcomponenten

ASME SA266 Gr.2N-warmtewisselaarbuisblad volgens ASME Sec VIII

Wat is de ASME SA266 Gr.2N-specificatie?

De ASME-specificatie SA-266 Gr.2N heeft betrekking op smeedstukken van koolstofstaal die worden gebruikt in drukvaten en warmtewisselaars, met name voor buisplaten.Dit materiaal wordt veel gebruikt in warmtewisselaars met schalen en buizen, condensatoren en ketels vanwege zijn goede mechanische eigenschappen, lasbaarheid en kosteneffectiviteit.

De aanduiding "2N" geeft aan dat het materiaal wordt geleverd in de genormaliseerde warmtebehandelde toestand, waardoor de sterkte en taaiheid vergeleken met niet-genormaliseerde kwaliteiten worden verhoogd.

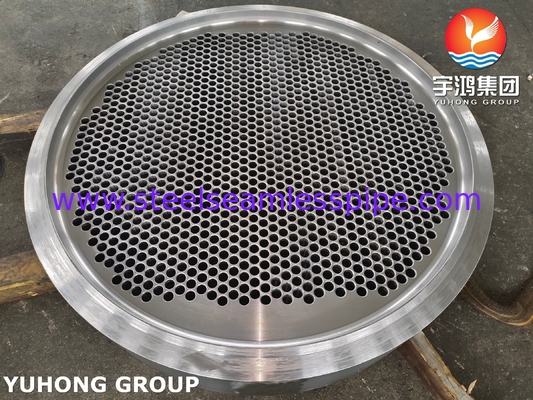

ASME SA266 Gr.2N-warmtewisselaarbuisblad volgens ASME Sec VIII 0

Chemische samenstelling (ASME SA-266 Gr.2N)

Elementen	Samenstelling (%)
Koolstof (C)	≤ 0.25
Mangan (Mn)	0.60 ¢ 1.35
Fosfor (P)	≤ 0.025
Zwavel (S)	≤ 0.025
Silicium (Si)	0.15 ¢ 0.35
Nikkel (Ni)	≤ 0,40 (facultatief voor laagtemperatuursterkte)

Mechanische eigenschappen

Vastgoed	Waarde
Treksterkte	485 620 MPa (70 90 ksi)
Vermogen (min)	260 MPa (38 ksi)
Verlenging (min)	21%
Hardheid (Brinell, max.)	187 HB

Warmtebehandeling

Normaal (N) om de graanstructuur te verfijnen en de mechanische eigenschappen te verbeteren.

Optioneel warmtebehandeling na het lassen (PWHT) indien het lassen wordt uitgevoerd.

Waarom SA-266 Gr.2N gebruiken voor warmtewisselaarbuizen?

Voordelen

Kosteneffectief Economischer dan ruiten van roestvrij staal of nikkellegering.

Goede lasbaarheid Compatibel met veelgebruikte lastechnieken (SMAW, GTAW, SAW).

ASME-code-naleving

Gematigde corrosiebestendigheid: Geschikt voor niet-ernstige omgevingen bij goed onderhoud.

Beperkingen

Niet geschikt voor zeer corrosieve bediening ️ Verplicht bekleding of coatings indien blootgesteld aan zure/agressieve media.

Beperkt gebruik bij hoge temperaturen Maximale aanbevolen temperatuur: ~ 400°C (750°F).

Risico van galvanische corrosie: indien gepaard met buizen van roestvrij staal of nikkellegering (bijv. UNS N08810), kan isolatie of kathodische bescherming nodig zijn.

Ontwerp en fabricage van de buisbladen

Ontwerpcodes en -normen

ASME BPVC Sectie VIII, Div. 1 of 2 (UG-34 voor platte koppen/buisplaten).

TEMA (Tubular Exchanger Manufacturers Association) voor gatenpatronen en toleranties.

Methoden voor het bevestigen van buizen aan buizenplaten

Metode	Beschrijving
Mechanische uitbreiding	De buizen worden in gaten gerold om goed te passen.
Afdichting van zegels	Vermijdt lekkage tussen buis en buisplaat.
Sterktelassen	Zorgt voor structurele integriteit onder hoge druk.
Explosieve binding	Gebruikt voor beklede buisplaten (koolstofstaal + corrosiebestendige laag).

Bewerking en kwaliteitscontrole

Precisiebooringen ️ De diameter, de toonhoogte en de uitlijning van de gaten moeten voldoen aan de TEMA-normen.

Niet-destructieve test (NDT) Ultrasone test (UT), kleurstofpenetratie (PT) of radiografie (RT) voor lasinspectie.

Oppervlakteafwerking ️ Een gladde bewerking vermindert het risico op corrosie door spleten.

Gemeenschappelijke toepassingen van SA-266 Gr.2N buisbladen

Olie en gas √ Warmtewisselaars in raffinaderijen.

Elektriciteitscentrales ️ condensatoren en voedingswaterverwarmers.

Chemische verwerking ️ Temperatuurswisselers.

HVAC-systemen voor industriële koeling.

Alternatieve materialen voor buisbladen

Als SA-266 Gr.2N niet geschikt is, moet worden overwogen:

SA-266 Gr.3 (hogere sterkte koolstofstaal).

SA-516 Gr.70 (Staal voor drukvaten).

Roestvrij staal (SA-240 type 304/316)

Geplateerde buizenplaten (SA-263/SA-264) ️ koolstofstaal met roestvrij/nikkelovertrek.

De ASME SA-266 Gr.2N-buisplaat is een betrouwbare en zuinige keuze voor warmtewisselaars met matige druk en temperatuur.en fabricage zorgen voor een langdurige prestatie.

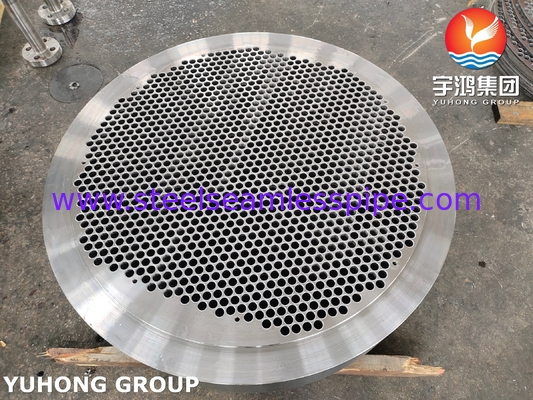

ASME SA266 Gr.2N-warmtewisselaarbuisblad volgens ASME Sec VIII 1
