ASME SB171 C70600 Koper Nikkel Zware Ring voor Grote Warmtewisselaar Plaatplaat & Mantelverbinding met OD 1464mm x ID 1277mm x 132mm

Yuhong Group Co., Ltd. levert een volledig spectrum aan thermische apparatuur en precisieonderdelen, waaronderschelp- en buiswarmtewisselaars (TEMA warmtewisselaarontwerpen), drukvaten, luchtkoelers, vinstangen, ovenbuizen, warmtewisselaarbuizen (naadloze roestvrijstalen buis, nikkel-legering buis, koper-legering buis), warmtewisselaarbuisplaten en warmtewisselaarbuispakketten. We produceren ook op maat gemaakte zware ringen en smeedstukken, zoals deASME SB171 C70600 ring hier beschreven.

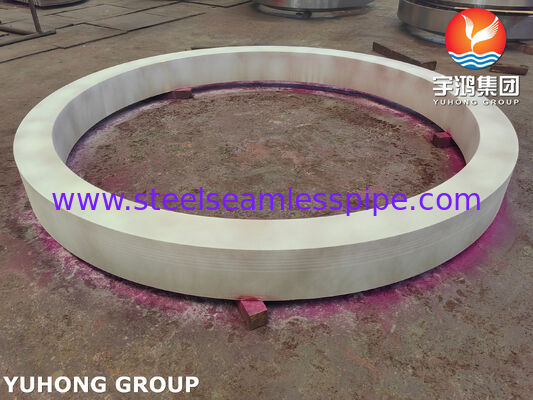

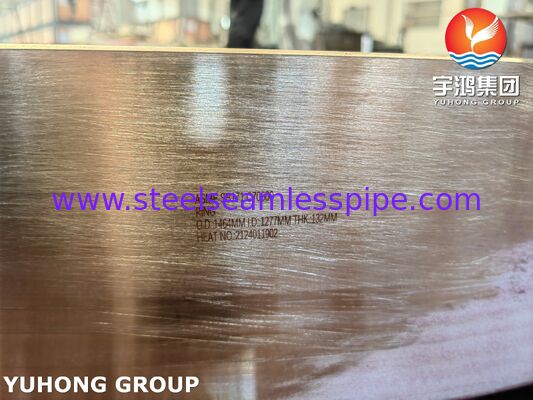

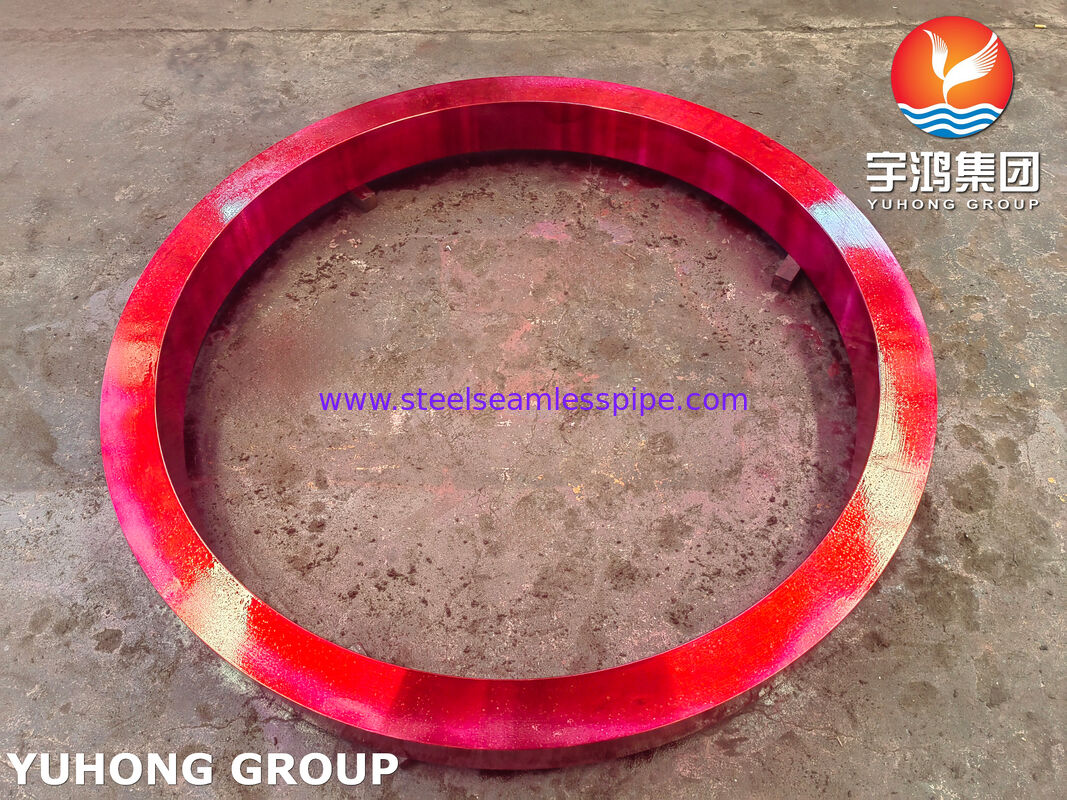

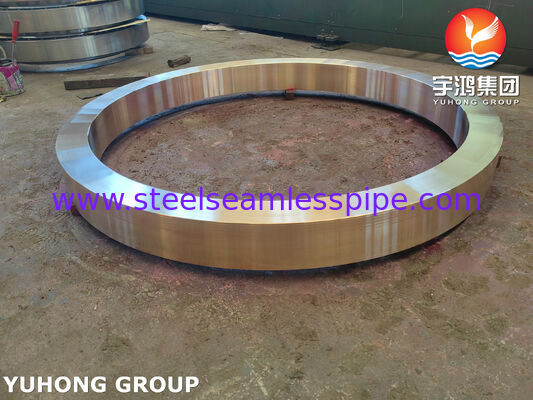

DezeASME SB171 C70600 ring is eenzwaar ringvormig smeedstuk met afmetingen vanOD 1464mm × ID 1277mm × dikte 132mm. Het is ontworpen voor gebruik als eenintegrale buisplaatring,overgangsring schelp-naar-buisplaat, ofversterkingsring in grote zeewatergekoelde warmtewisselaars, energiecentralecondensatoren en koelers op offshore platforms.

Vervaardigd uit90/10 koper-nikkel legering (C70600), biedt deze ring uitzonderlijke weerstand tegen zeewatercorrosie, erosie en aangroei, terwijl hij de mechanische sterkte biedt die nodig is voor toepassingen met hoge druk en grote diameters.

• OD 1464mm / ID 1277mm- Geschikt voor grote schelpdiameters (bijv. 50-60 inch nominaal)
• 132mm dikte- Biedt structurele stijfheid voor buisplaatondersteuning of als zelfstandige ring onder hoge boutbelastingen
• C70600 materiaal- Bewezen prestaties in maritieme en brakwaterdiensten

• Gesmeed of Gewalste Constructie:- Voor een ring van deze dikte (132 mm) beginnen we doorgaans metgesmeed of gewalst plaatstaal of eenhol smeedstuk om een uniforme korrelstructuur en vrijheid van porositeit te garanderen.
• Precisiebewerking:- De ID, OD en dikte worden met nauwe toleranties bewerkt. Vlakke en booroppervlakken kunnen worden gegroefd voor buisexpansie (indien gebruikt als buisplaat).
• Materiaalspecificatie:- 100% PMI (positieve materiaalidentificatie) en mechanische testen volgens ASME SB171 vereisten. Volledige MTC (mill test certificate) verstrekt.
• Corrosiebescherming:- De C70600 legering is van nature bestand tegen zeewatercorrosie; er is geen extra coating vereist.

Gezien de grote OD en aanzienlijke dikte is deze ring ideaal voor:

• Integrale Buisplaatring:- Als een enkele buisplaat voor een grote zeewaterkoeler, waardoor lasverbindingen worden geëlimineerd en het risico op galvanische corrosie wordt verminderd.
• Adapterring Schelp-naar-Buisplaat:- Bij het verbinden van een koolstofstalen schelp met een koper-nikkel buisplaat, kan deze ring worden bekleed of gelast om differentiële thermische uitzetting te beheersen en bimetalen corrosie te voorkomen.
• Versterkingsring voor Dunne Buisplaat:- Als een dunne buisplaat extra stijfheid rond het afdichtingsvlak nodig heeft, dient deze zware ring als achtersteun.
• Toepassingen met Hoge Druk:- De dikte van 132 mm biedt voldoende sterkte voor boutflenzen in warmtewisselaars met hoge druk (bijv. voedingswaterverwarmers).

In warmtewisselaars met grote diameter (schelp-ID > 1000 mm) worden de buisplaat en verbindingsringen geconfronteerd met unieke uitdagingen:

• Smeden versus Plaatrollen:- Voor diktes boven 100 mm biedengesmede ringen superieure mechanische eigenschappen en ultrasone inspecteerbaarheid in vergelijking met gelaste gewalste platen.
• Thermische Uitzettingsverschil:- Wanneer een koper-nikkel ring (C70600) wordt verbonden met een koolstofstalen schelp, moet het verschil in thermische uitzettingscoëfficiënten worden opgevangen met eenovergangsverbinding offlexibel ontwerp.
• Buisgat Boren voor Buisplaatringen:- Als de ring als buisplaat dient, moeten het boorpatroon en het groefprofiel nauwkeurig worden bewerkt volgens TEMA-normen.
• Corrosie-marge:- Zelfs met de uitstekende corrosiebestendigheid van C70600, wordt eenminimale corrosie-marge van 1,5-3 mmaanbevolen voor een lange levensduur in zeewater (20+ jaar).

• Wij produceren zware ringenstrikt volgens uw tekening- ID, OD, dikte, afschuiningen, boutgaten en groefdetails.
• Verkrijgbaar metvolledige NDE: UT (ultrasone testen) voor interne defecten, PT (penetrant testen) voor oppervlaktescheuren.
• Kan worden geleverd als onderdeel van een compleetwarmtewisselaar buispakket ofbuisplaat assemblage.
• Korte levertijden voor gesmede ringen van onze goedgekeurde smeedpartners.
