ASTM A240 SS904L Plaat Gefabriceerde Slip-On Flens met Platte Vlak AWWA C207 en Aangepaste Afmetingen

Productdetails:

Plaats van herkomst:	China
Merknaam:	YUHONG
Certificering:	API , ABS, DNV, GL , LR, NK
Modelnummer:	ASTM A240 SS904L instapflens

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1PC
Prijs:	Onderhandelbaar
Verpakking Details:	Vouw-houten het Gevalbundel van Geval/Iron met plastic GLB
Levertijd:	Afhankelijk van QTY
Betalingscondities:	T/T,L/C op zicht
Levering vermogen:	1000PCS per maand

Contact

Alle producten

Naadloze buizen van roestvrij staal (350)

Roestvrij staal Naadloze Buis (347)

Duplexroestvrij staalpijp (137)

Duplexroestvrij staalbuis (39)

Naaldbuis (172)

Vinnenbuis (750)

warmtewisselaar (42)

warmtewisselaarbuis (480)

Warmtewisselaarbuisbundel (55)

Warmtewisselaar Tubesheet (130)

warmtewisselaarschot (39)

Luchtkoeler (14)

Drukvat (4)

roestvrij staal gelaste pijp (62)

Roestvrij staal Gelaste Buis (135)

De Pijp van de nikkellegering (275)

De Buis van de nikkellegering (110)

De Buis van de koperlegering (258)

De Buis van het legeringsstaal (224)

Titaniumbuis (22)

heldere ontharde buis (166)

Boilerbuis (163)

staalmontage (881)

Staalflens (683)

Andere (412)

Bekledingsonderdelen (9)

Gedetailleerde productomschrijving

Materiaal:	F904L / UNS N08904	Drukklasse:	Klasse 150/300/600/9001500/2500
Maatbereik:	1“ - 48“ OF AANGEPAST	Treksterkte:	490 MPa min
Opbrengststerkte:	220 MPa min	Verlenging:	35% min
Hardheid:	70-90 typisch	Gezichtsconfiguratie:	Vlak Gezicht (FF)
Markeren:	Gesmede Flensring , De Ring van de roestvrij staalflens

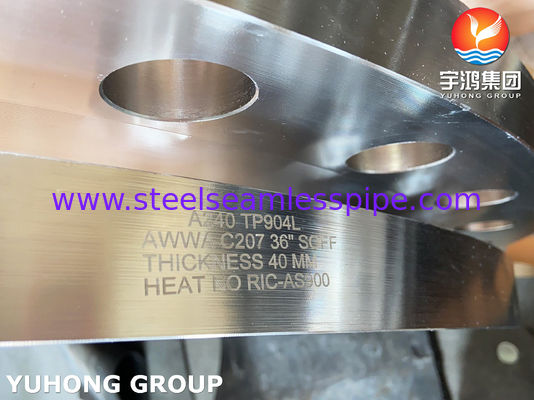

A240 SS904L / N08904 Plaatgefabriceerde opsteekflens, vlak oppervlak AWWA C207

Productoverzicht

ASTM A240 SS904L UNS N08904 Plaatgefabriceerde opsteekflens met plat oppervlak is vervaardigd uit 904L roestvrijstalen plaat, met UNS N08904 / EN 1.4539 als de materiaalaanduidingen waarnaar vaak wordt verwezen.

In tegenstelling tot gesmede flenzen wordt dit product geproduceerd via een plaatfabricageproces, waarbij doorgaans platen worden gesneden, gevormd of vervaardigd, waar nodig wordt gelast en met precisie wordt bewerkt. Deze productieroute biedt flexibiliteit voor flenzen met grote diameter, aangepaste afmetingen en projectspecifieke boutconfiguraties.

De flens heeft een Slip-On-configuratie met Flat Face (FF) en is geschikt voor boutverbindingen in chemische, proces- en andere corrosieve leidingsystemen.

De AWWA C207-flenzen zijn bedoeld voor bevestiging aan stalen buizen, fittingen, kleppen of andere toebehoren in de waterleidingsector. De norm specificeert twee algemene typen flens: ringvormige opsteekflenzen (ook wel ringflenzen of plaatflenzen genoemd) en blinde flenzen. Beide zijn stalen flenzen zonder naaf. De norm biedt ook aanvullende informatie over de afmetingen van flenzen met stalen naven in bijlage B.

AWWA C207-flenzen worden geclassificeerd in vier klassen op basis van werkdruklimieten: Klasse B (86 psi), Klasse D (175-150 psi), Klasse E (275 psi) en Klasse F (300 psi). Deze druklimieten gelden voor omstandigheden en temperaturen die gebruikelijk zijn in waterleidingbedrijven.

Chemische samenstelling van A240 SS904L

Cijfer	C	Mn	Si	P	S	Cr	ma	Ni	Cu
904L	Min: - Maximaal: 0,2	Min: - Maximaal: 2	Min: - Maximaal: 1	Min: - Maximaal: 0,045	Min: - Maximaal: 0,035	Min: 19 Maximaal: 23	Min: 4 Maximaal: 5	Min: 23 Maximaal: 28	Min: 1 Maximaal: 2

Mechanische eigenschappen van A240 SS904L

Cijfer	Treksterkte (MPa) min	Opbrengststerkte 0,2% Proof (MPa) min	Rek (% in 50 mm) min	Hardheid Brinell (HB)
904L	490	220	35	70-90 typisch

Slip-on flensontwerp

De Slip-On-flens wordt vóór het lassen over de verbindingsbuis geplaatst. De boring wordt vervaardigd volgens de buitendiameter van de buis en de gespecificeerde wandconfiguratie.

Typische dimensionale parameters zijn onder meer:

Nominale maat
Flens buitendiameter
Boringdiameter
Flensdikte
Diameter boutcirkel
Diameter boutgat
Aantal boutgaten
Naaflengte
Gezichtsvlakheid
Gezicht afwerking

Afmetingen kunnen worden vervaardigd volgens projecttekeningen of toepasselijke flensafmetingen.

Configuratie met vlak gezicht

DeVlak gezicht (FF)Het ontwerp biedt een vlak pakkingsoppervlak over het flensvlak
De FF-configuratie moet worden geselecteerd samen met compatibele bijpassende flenzen, pakkingen en boutsystemen om een goede verbindingsmontage te garanderen

Typische toepassingen

Chemische procesleidingen
Zuuroverdrachtsystemen
Chemische opslagsystemen
Fosforzuurverwerking
Zwavelzuurprocesapparatuur
Mestverwerking
Pulp- en papierapparatuur
Ontziltingssystemen
Maritieme procesleidingen
Corrosieve procesapparatuur
Industriële waterbehandeling

Typische uitrusting

Chemische opslagtanks
Procesvaten
Zuuroverdrachtlijnen
Procesleidingen met grote diameter
Skids voor chemische verwerking
Warmtewisselaars
Pompen
Kleppen
Mengapparatuur
Opslag- en overdrachtsystemen

Equivalente materiaalaanduidingen

Standaard / Systeem	Aanduiding
Productkwaliteit	SS904L
UNS	N08904
NL	1,4539
NL Benaming	X1NiCrMoCu25-20-5
Algemene materiaalnaam	904L roestvrij staal
Grondstofnorm	ASTM A240

SS904L versus 316L vergelijking

Functie	SS316L	SS904L
Materiële familie	Austenitisch roestvrij staal	Superaustenitisch roestvrij staal
Nikkel inhoud	Gematigd	Hoger
Molybdeengehalte	Gematigd	Hoger
Koper toevoeging	Laag	Opzettelijke toevoeging
Corrosiebestendigheid	Algemene corrosieve dienst	Agressievere chemische dienst
Typische positionering	Algemene procestoepassingen	Zure en corrosieve toepassingen

SS904L mag niet worden beschouwd als een universele vervanging voor 316L. De selectie moet gebaseerd zijn op de feitelijke proceschemie, temperatuur en corrosiemechanismen.
