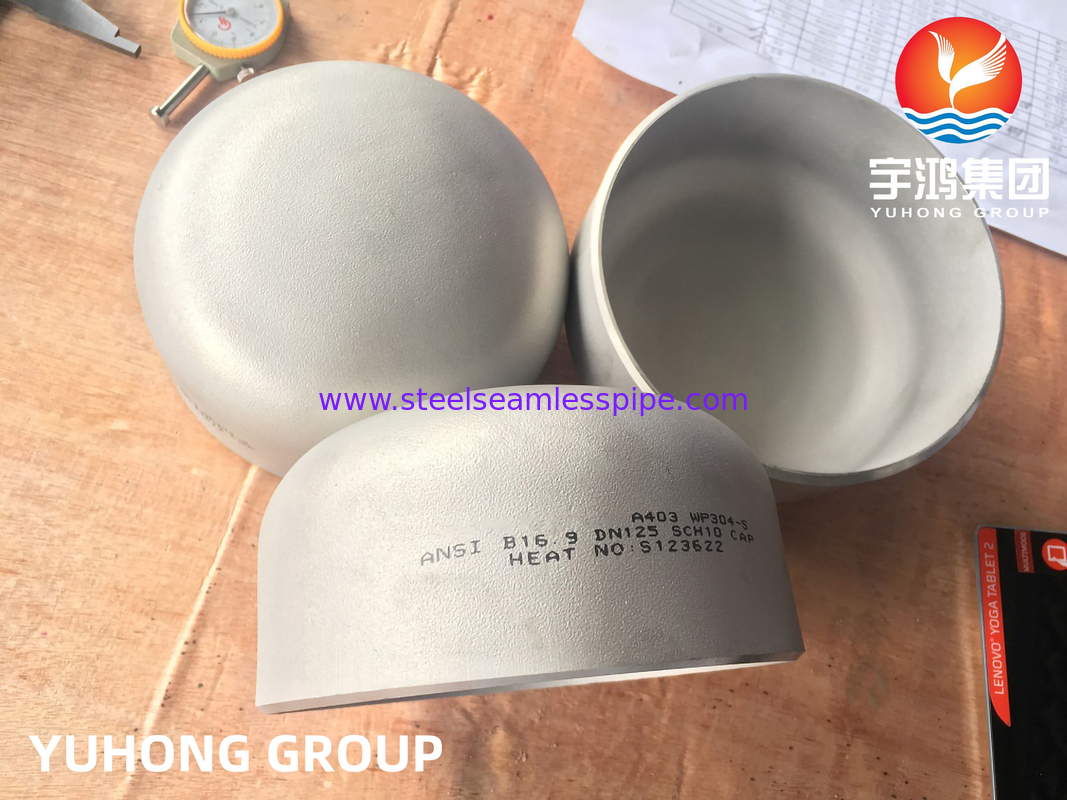

ASTM A403 WP304 Roestvrijstalen Pijpdop Butt Weld Fitting ASME B16.9
Productoverzicht
ASTM A403 WP304/WP304L Roestvrijstalen Butt Weld Caps zijn austenitische roestvrijstalen pijpfittingen ontworpen om het uiteinde van leidingsystemen, apparatuurnozels en procesleidingen af te sluiten. De doppen worden geleverd met butt-weld uiteinden voor directe lassen aan de aangrenzende pijp.
Vervaardigd volgens ASTM A403/ASME SA403 en gedimensioneerd volgens ASME B16.9, zijn deze roestvrijstalen pijpdop verkrijgbaar in verschillende nominale maten en wanddiktes voor procesleidingen, petrochemische, olie & gas, energie en industriële apparatuurtoepassingen.
Productspecificaties
| Artikel |
Specificatie |
| Product |
Roestvrijstalen Butt Weld Dop |
| Materiaalkwaliteit |
ASTM A403 WP304 / WP304L |
| UNS |
S30400 / S30403 |
| Materiaaltype |
Austenitisch Roestvrij Staal |
| Producttype |
Pijpdop / Einddop |
| Productiestandaard |
ASTM A403 / ASME SA403 |
| Afstandsstandaard |
ASME B16.9 |
| Aansluiting |
Butt Weld (BW) |
| Maatbereik |
1/8"-48" NB |
| Wanddikte |
SCH 10S-XXS |
| Voorbereiding van de uiteinden |
ASME B16.25 indien van toepassing |
| Warmtebehandeling |
Oplossingsgehard |
| Oppervlak |
Beitsen / Stralen / Bewerken zoals vereist |
| Inspectie |
Dimensionaal, Visueel, PMI, NDT zoals vereist |
| Certificering |
EN 10204 3.1 beschikbaar |
ASTM A403 WP304 / WP304L Materiaal
ASTM A403 omvat gesmede austenitische roestvrijstalen fittingen voor druk leidingsystemen. WP304 en WP304L zijn chroom-nikkel roestvrijstalen kwaliteiten die veelvuldig worden gebruikt waar corrosiebestendigheid, lasbaarheid en algemene procesprestaties vereist zijn.
WP304 vs WP304L
Het belangrijkste materiaalverschil is het koolstofgehalte.
| Kwaliteit |
UNS |
Koolstof |
Typische Kenmerk |
| WP304 |
S30400 |
≤ 0,08% |
Universeel 304 roestvrij staal |
| WP304L |
S30403 |
≤ 0,03% |
Koolstofarme kwaliteit voor gelaste toepassingen |
De lagere koolstoflimiet van WP304L helpt het risico op precipitatie van chroomcarbiden tijdens het lassen te verminderen en wordt daarom vaak gespecificeerd voor gefabriceerde leidingsystemen met uitgebreid lassen.
Ontwerp van Roestvrijstalen Butt Weld Dop
Een butt weld dop wordt over het open uiteinde van een pijp of fitting gemonteerd en rond de omtrek gelast. De butt-weld configuratie biedt:
- Directe pijp-naar-fitting lassen
- Continue gelaste verbinding
- Compact extern profiel
- Geschikte uitlijning met leidingsystemen
- Compatibiliteit met ASME B16.9 dimensionale vereisten
De dop kan worden geleverd voor standaard pijpmaten en geselecteerde aangepaste vereisten.
ASME B16.9 Afmetingen
ASME B16.9 biedt dimensionale vereisten voor in de fabriek gemaakte gesmede butt-welding fittingen. Beschikbare maat- en wanddiktecombinaties kunnen worden geselecteerd op basis van de specificatie van de aangesloten pijp.
Typische wandbenamingen omvatten:
- SCH 5S
- SCH 10S
- SCH 20S
- SCH 40S
- SCH 80S
- SCH 120
- SCH 160
- XXS
Werkelijke beschikbaarheid is afhankelijk van maat, materiaalkwaliteit en toepasselijke dimensionale vereisten.
Beschikbare Roestvrijstalen Dop Types
YUHONG kan roestvrijstalen butt weld doppen leveren in verschillende configuraties en materiaalkwaliteiten volgens projectvereisten.
WP304 Butt Weld Dop
A403 WP304 roestvrijstalen doppen worden vaak gekozen voor algemene procesleidingen en apparatuursystemen waar standaard 304 roestvrij staal de vereiste corrosiebestendigheid biedt.
WP304L Butt Weld Dop
A403 WP304L roestvrijstalen doppen zijn geschikt voor gelaste leidingsystemen waar de koolstofarme versie van 304 roestvrij staal is gespecificeerd.
Aangepaste Roestvrijstalen Pijpdop
Speciale maten, wanddiktes en inspectievereisten kunnen worden overwogen volgens tekeningen, leidingspecificaties of inkooporders.
Toepassingen
ASTM A403 WP304 / WP304L butt weld doppen worden gebruikt voor pijp- en apparatuureindes in:
- Olie & Gas Leidingen
- Petrochemische Installaties
- Chemische Verwerking
- Raffinaderij Leidingen
- Energieopwekking
- Warmtewisselaarsystemen
- Drukketels
- Procesapparatuur
- Waterbehandeling
- Industriële Leidingen
- Scheepsbouw
- Algemene Mechanische Apparatuur
De dop kan worden gebruikt om pijp-uiteinden, apparatuuraansluitingen en geselecteerde procesleidingtakken af te sluiten waar een gelaste eindafsluiting vereist is.
Waarom Kiezen voor WP304 / WP304L Butt Weld Doppen?
- Corrosiebestendigheid - Het chroomgehalte van 304 roestvrij staal biedt weerstand tegen veel voorkomende atmosferische en procesomgevingen.
- Lasbaarheid - WP304L biedt een koolstofarme optie voor gelaste fabricage en wordt vaak gekozen wanneer lasvereisten een belangrijk onderdeel zijn van het leidingontwerp.
- Butt-Weld Aansluiting - De BW-configuratie maakt het mogelijk de dop direct aan de pijp te lassen, wat resulteert in een compacte en continue leidingsverbinding.
- Gestandaardiseerde Afmetingen - ASME B16.9 dimensionale vereisten zorgen voor compatibiliteit met standaard butt-weld leidingcomponenten.
- Breed Maatbereik - Het product kan worden geleverd in een breed scala aan nominale maten en wanddiktes volgens de toepasselijke specificatie.
Productie en Inspectie
Afhankelijk van de projectspecificatie kan de inspectie omvatten:
- Analyse van chemische samenstelling
- Mechanische tests
- Verificatie van warmtebehandeling
- Visuele inspectie

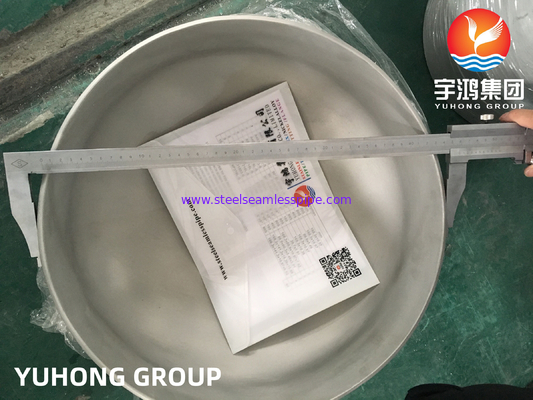

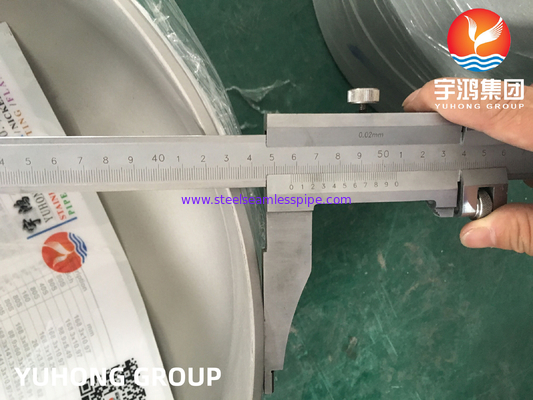

- Dimensionale inspectie
- Hardheidstest

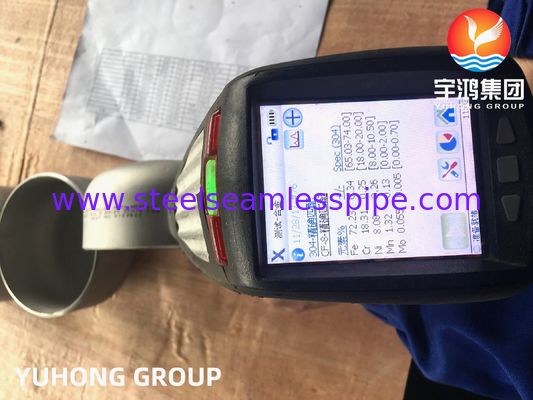

- Positieve Materiaalidentificatie (PMI)
- Vloeistofpenetrantietest (PT)
- Ultrasone test (UT)
- Andere inspectie door derden
Materiaaltestcertificaten kunnen worden geleverd volgens EN 10204 3.1 of projectvereisten.
Toepasselijke Normen
Het product kan worden geleverd volgens:
- ASTM A403 / ASME SA403 - Gesmede Austenitische Roestvrijstalen Pijpfittingen
- ASME B16.9 - In de fabriek gemaakte gesmede butt-welding fittingen
- ASME B16.25 - Butt-welding uiteinden
- EN 10204 - Inspectiedocumenten
Aanvullende normen kunnen worden overwogen volgens de projectspecificatie.
WP304 vs WP304L Roestvrijstalen Doppen
| Artikel |
WP304 |
WP304L |
| UNS |
S30400 |
S30403 |
| Koolstoflimiet |
≤ 0,08% |
≤ 0,03% |
| Chroom |
18,0-20,0% |
18,0-20,0% |
| Nikkel |
8,0-11,0% |
8,0-12,0% |
| Materiaalfamilie |
Austenitisch Roestvrij Staal |
Austenitisch Roestvrij Staal |
| Lasbaarheid |
Goed |
Bijzonder geschikt voor gelaste fabricage |
| Typisch Gebruik |
Algemene procesleidingen |
Gelaste procesleidingen en apparatuur |
De uiteindelijke kwaliteit moet worden geselecteerd op basis van de leidingspecificatie, de lasprocedure en de bedrijfsomstandigheden.
Product Leveringsbereik
YUHONG kan leveren ASTM A403 WP304 / WP304L roestvrijstalen butt weld doppen met:
- 1/8"-48" nominaal maatbereik
- SCH 5S-XXS wanddikte opties
- Butt weld uiteinden
- Standaard en aangepaste afmetingen
- Beitste, gestraalde of bewerkte oppervlakken
- 3.1 materiaalcertificering
- PMI en inspectie door derden indien vereist
Veelgestelde Vragen
Wat is een ASTM A403 WP304 dop?
Het is een gesmede austenitische roestvrijstalen pijpfitting vervaardigd volgens ASTM A403 WP304 en ontworpen om het uiteinde van een leidingsysteem af te sluiten met een butt-weld verbinding.
Wat is het verschil tussen WP304 en WP304L?
Het belangrijkste verschil is de koolstoflimiet. WP304L heeft een maximaal koolstofgehalte van 0,03%, vergeleken met 0,08% voor WP304, waardoor WP304L een veelvoorkeurige keuze is voor gelaste fabricage.
Welke norm wordt gebruikt voor de afmetingen van de dop?
Voor standaard in de fabriek gemaakte butt-welding fittingen is de dimensionale norm ASME B16.9.
Is dit een naadloze pijpdop?
De productieroute moet worden bevestigd aan de hand van de specifieke bestelspecificatie. ASTM A403 staat verschillende productvormen en productieprocessen toe, afhankelijk van de fitting en kwaliteit. De leveringsconditie moet daarom worden gespecificeerd wanneer naadloze constructie vereist is.
Welke maten zijn beschikbaar?
De bestaande productspecificatie omvat 1/8" tot 48" NB, met wanddiktes van Schedule 10S tot XXS. Aangepaste vereisten kunnen worden beoordeeld volgens tekeningen of projectspecificaties.
Kunt u WP304L doppen leveren voor de fabricage van drukvaten?
Ja. WP304/WP304L butt weld doppen kunnen worden geleverd voor pijp- en apparatuursystemen, inclusief geselecteerde drukvaten en procesapparatuur fabricageprojecten, onderhevig aan de toepasselijke ontwerp- en materiaalspecificatie.
