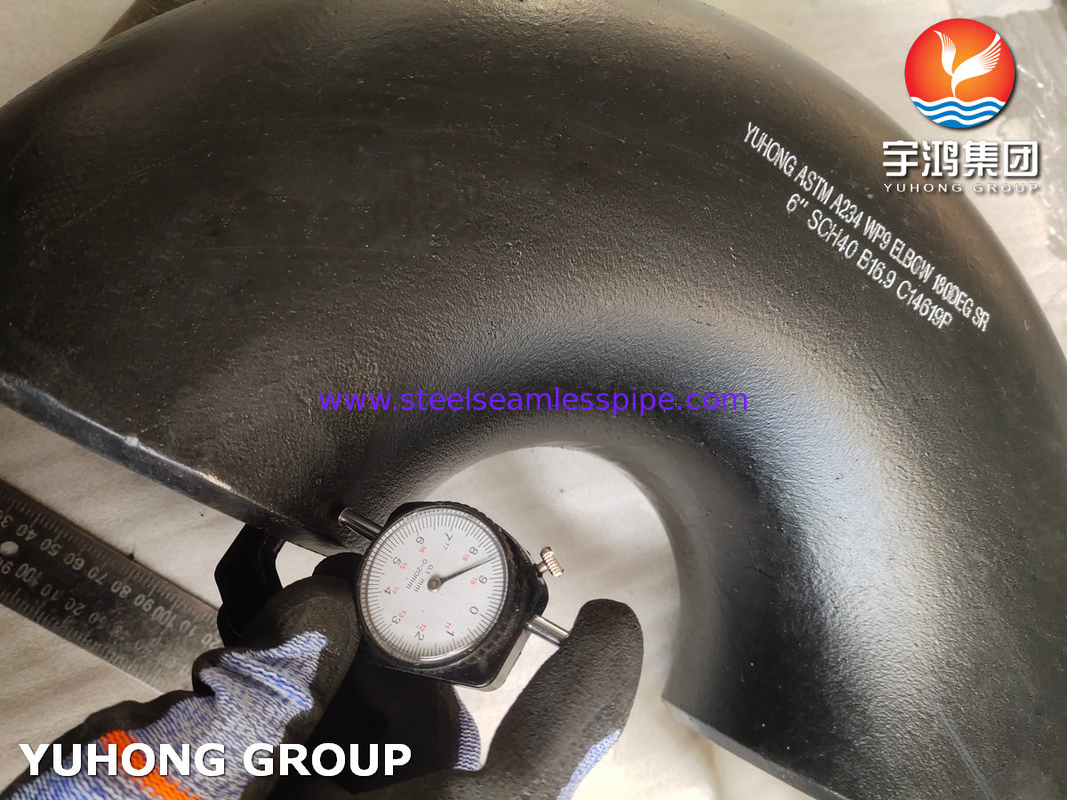

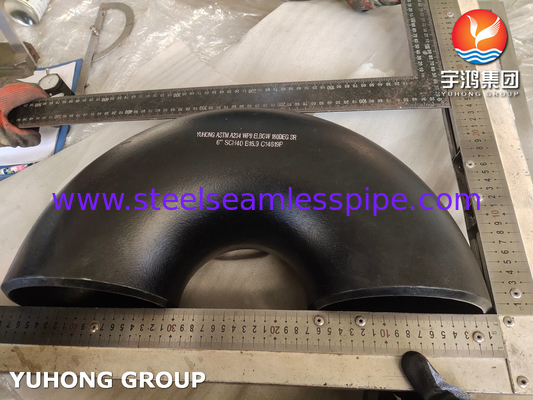

ASTM A234 WP9 Koolstofstaal 180 graden Elbow Butt Weld Fittings

ASTM A234 WP9 Carbon Steel 180 graden Elbow, Butt Weld Fittings

ASTM A234 WP9 koolstofstaal 180 graden elleboogis een type buisbevestiging die in leidingsystemen wordt gebruikt om de stroomrichting met 180 graden te veranderen.Het is vervaardigd van koolstofstaal en is ontworpen om te voldoen aan de specificaties van de ASTM-norm A234.Deze ellebogen worden vaak gebruikt in industrieën zoals olie en gas, elektriciteitscentrales, chemische verwerking en andere toepassingen bij hoge temperatuur en hoge druk.

Belangrijkste kenmerken

1. Materiaal: ASTM A234 WP9 is een hoogsterk legeringsmateriaal dat bestaat uit koolstofstaal gecombineerd met legeringselementen zoals chroom en molybdeen,die de mechanische eigenschappen en de corrosiebestendigheid verbeteren.

2. Ontwerp: De 180 graden ellebogen is ontworpen om de vloeistofstroom in pijpleidingen om te keren, terwijl de structurele integriteit onder hoge druk of hoge temperatuur wordt gehandhaafd.

3. Vervaardigingsproces:

   • Naadloze of gelaste constructie.
   • warmtebehandeld om de gewenste mechanische eigenschappen te bereiken.
   • Een glad intern oppervlak voor verminderde turbulentie en drukdaling.

4. Toepassingen:

   • Gebruikt in hoge temperatuur omgevingen zoals ketels, warmtewisselaars en drukvaten.
   • Geschikt voor het vervoer van stoom, olie, gas en andere vloeistoffen onder kritieke omstandigheden.

5. Normen:

   • Gemaakt volgens ASTM A234 specificatie voor gesmeed koolstofstaal en legeringsstaal fittings.
   • Voldoet aan de ASME B16.9 afmetingsnormen voor naadloze en gelaste ellebogen.

Chemische samenstelling van ASTM A234 WP9

Mechanische eigenschappen van ASTM A234 WP9

Equivalent van ASTM A234 WP9

Specificaties

• Graad: WP9 (met vermelding van het legeringsmateriaal met een gehalte aan chroom en molybdeen).
• Grootte: Verkrijgbaar in een breed scala aan diameters, meestal van 1⁄2 inch tot 48 inch.
• Wanddikte: varieert op basis van het vereiste schema (SCH 10, SCH 40, SCH 80 enz.).
• Type: 180 graden lange straal (LR) of korte straal (SR) elleboog.
• Drukwaarden: Afhankelijk van het schema en de kwaliteit van het materiaal.

Voordelen

• Hoge weerstand tegen corrosie en schilfering bij hoge temperaturen.
• Uitstekende mechanische sterkte en duurzaamheid.
• Een naadloze constructie zorgt voor lekvrije prestaties.
• Vermindert de noodzaak voor extra armaturen door een gladde 180 graden buiging te bieden.

Toepassingen

• Olie en gas: Voor het vervoer van koolwaterstoffen in raffinaderijen en pijpleidingen.
• Energieopwekking: gebruikt in stoomleidingssystemen in warmtecentrales.
• Petrochemische industrie: Voor het transport van chemische vloeistoffen onder hoge druk en temperatuur.
• Andere industriële leidingen: In elk systeem dat een 180 graden stroomomleiding vereist.
