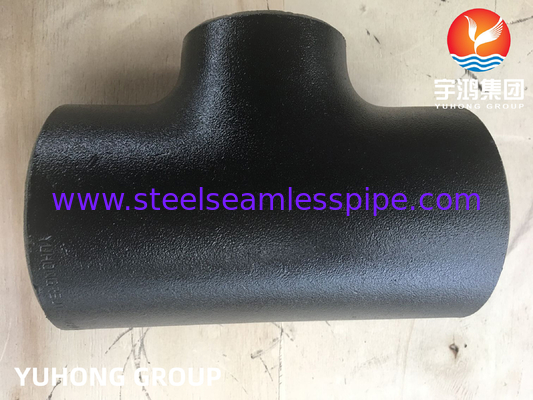

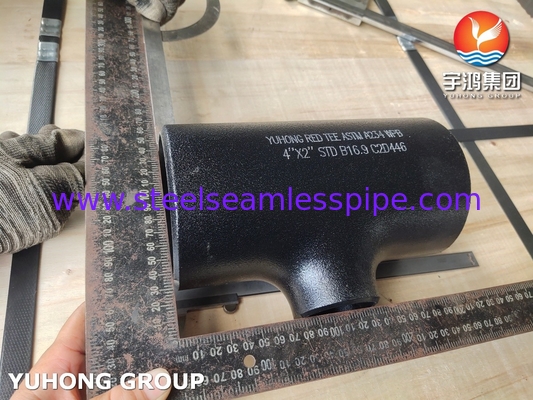

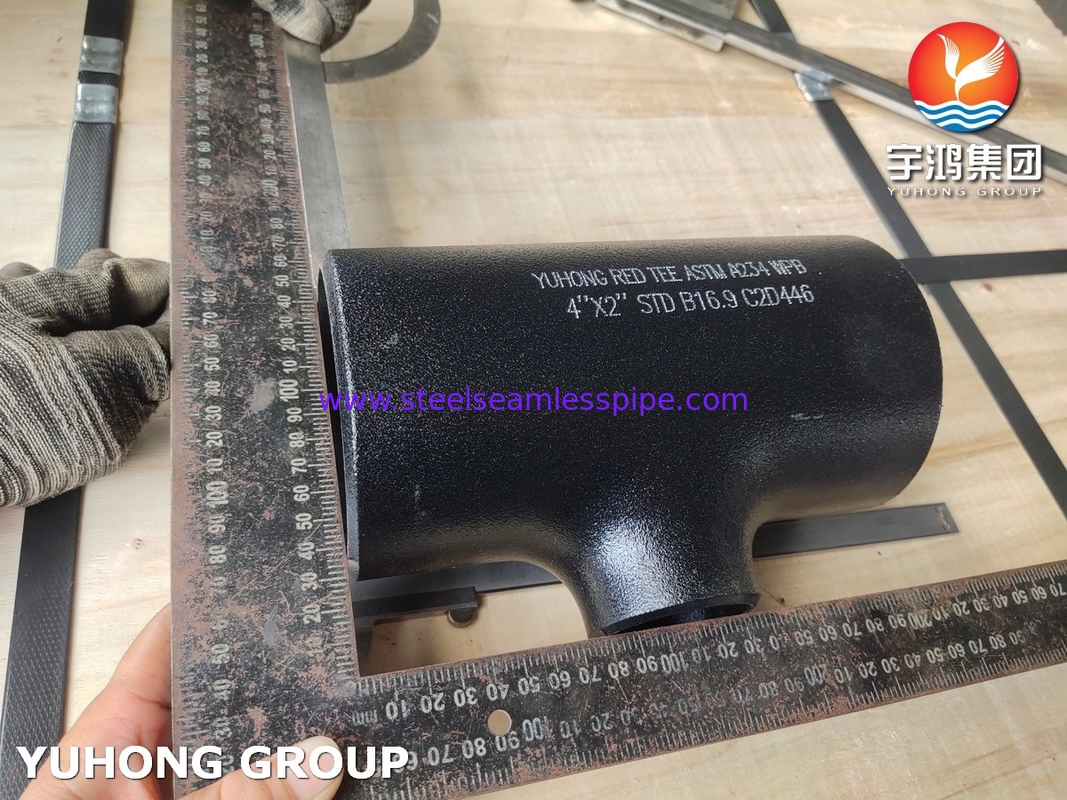

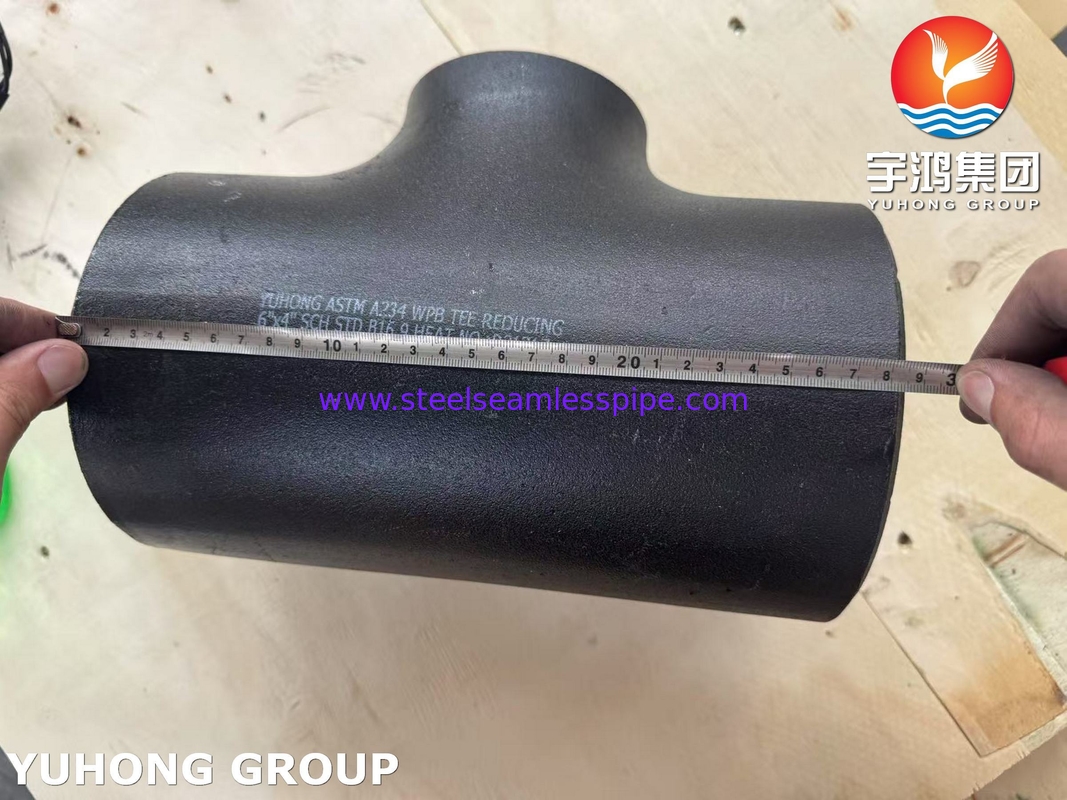

ASTM A234 WPB Carbon Steel Fitting Reducing Tee Buttwelded B16.9
T-shirtwordt gebruikt om de richting van de vloeistof te veranderen en kan worden gebruikt in waterleidingen, olieleidingen en diverse vloeibare chemische transportleidingen.waterbesparing (waterbewatering)In de sectoren watervoorziening en -afvoer, energie (aardolie, aardgas, kernindustrie), bouw en andere ingenieurssectoren.
ASTM A234 WPBCarbon Steel Buttwelded Reducing Tee is een Amerikaans standaard buisbehuizing materiaal voor koolstofstaal elleboog, tees, reducers, caps, buigingen, etc. De chemische samenstelling van ASTM A234 WPB is C≤0,03 Mn=0.29~1.06P≤0.05S≤0.058Si≥0.10Cr≤0.40Mo≤0.15Ni≤0.40Cu≤0.40V≤0.08.
ASTM A234 WPB Chemische voorschriften voor de montage van koolstofstaal
| Elementen |
Inhoud, % |
| ASTM A234 WPB |
| Koolstof [C] |
≤ 0.30 |
| Manganese [Mn] |
0.29-1.06 |
| Fosfor [P] |
≤ 0.050 |
| Zwavel [S] |
≤ 0.058 |
| Silicium [Si] |
≥ 0.10 |
| Chroom [Cr] |
≤ 0.40 |
| Molybdeen [Mo] |
≤ 0.15 |
| Nickel [Ni] |
≤ 0.40 |
| Koper [Cu] |
≤ 0.40 |
| Vanadium [V] |
≤ 0.08 |
ASTM A234 WPB Koolstofstaal montage Mechanische eigenschappen
|
ASTM A234-klasse
|
Trekkracht, min. |
Verliessterkte, min. |
Verlenging %, min |
| KSI |
KSI |
MPa |
Langetermijn |
Transversaal |
| WPB |
60 |
35 |
240 |
22 |
14 |
ASTM A234 WPB: Krachtens welke de trekkracht van het montageapparaat in koolstofstaal wordt bepaald
|
Graad en markeringssymbool
|
WPB
|
WPC, WP11 CL1, WP12 CL2
|
WP1
|
Voor de toepassing van deze verordening geldt de volgende voorwaarden:
|
WPR
|
WP11 CL3, WP22 CL3, WP2 CL3, WP9 CL3
|
WP91
|
WP911
|
WP12 CL1
|
|
Treksterkte, bereik Ksi [MPa]
|
60 tot 95
[415-655]
|
70-95 [485-655]
|
55-80 [380-550)
|
60 tot 85
[415-585]
|
63-88 [435-605]
|
75-100 [520-690]
|
85-110 [585-760]
|
90-120 [620-840]
|
60-85 [415-585]
|
|
Kracht van de overbrenging, min, Ksi [MPa] (0,2% verschuiving of 0,5% uitbreiding - onderbelasting)
|
35 [240]
|
40 [275]
|
30 [205]
|
30 [205]
|
46 [315]
|
45 [310]
|
60 [415]
|
64 [440]
|
32 [220]
|
ASTM A234 WPB Koolstofstaal bevestigingTypische toepassingsgebieden
(1) Petrochemie en energie
Olie- en gastransport: processpijpleidingen onder lage druk voor het transport van olie-, gas- en watermedia in olieveldverzamelings- en transportpijpleidingen en raffinaderijen
Openbare werken: stoom, condensat, koelwater, persluchtleidingen met een werktemperatuur ≤ 400 °C
Verbinding van apparatuur: in- en uitlaatleidingen voor pompen, kleppen, opslagtanks en warmtewisselaars.
(2) Elektriciteitsindustrie
Conventioneel thermisch energieverbruik: medium- en laagdrukstoorleidingen; boilervoedingswater, drainage en condensatiesystemen; koelwatercirculatiepijpleiding.
(3) Bouw- en gemeentebouwkunde
Verwarming, ventilatie en airconditioning (HVAC): Warm/koud water hoofdleiding, airconditioning gekoeld water systeem.
Brandbeschermingssysteem: hoofdpijp van de brandsprinkler.
Netwerk van watervoorziening- en afvoerleidingen: de hoofdleidingen voor watervoorziening en industriële waterbehandeling van grote gebouwen.
(4) Algemene industrie
Verwerkende industrie: industriële persluchtleidingen, hydraulische olieleidingen, koelmiddelsystemen.
Voedsel en dranken: stoomleidingen en reinigingswatersystemen die niet rechtstreeks met producten in aanraking komen (die een bekledingbehandeling vereisen).
Scheepsbouw en oceaantechniek: secundaire systeemleidingen zoals afvoerwater en ventilatie.
