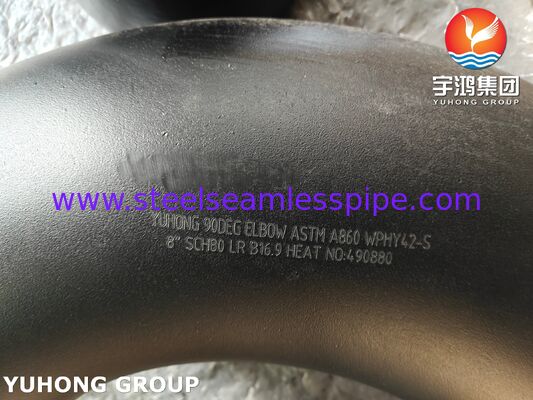

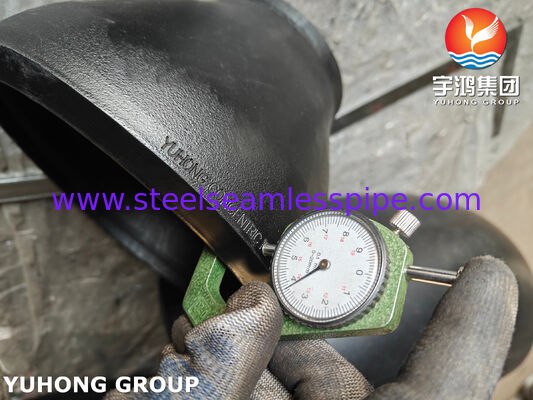

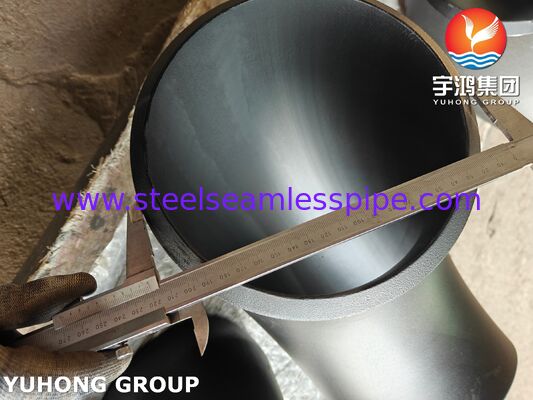

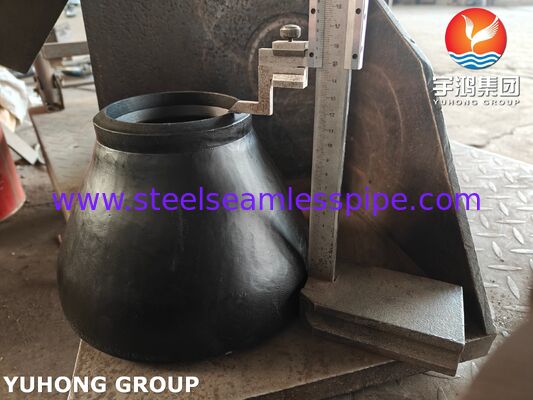

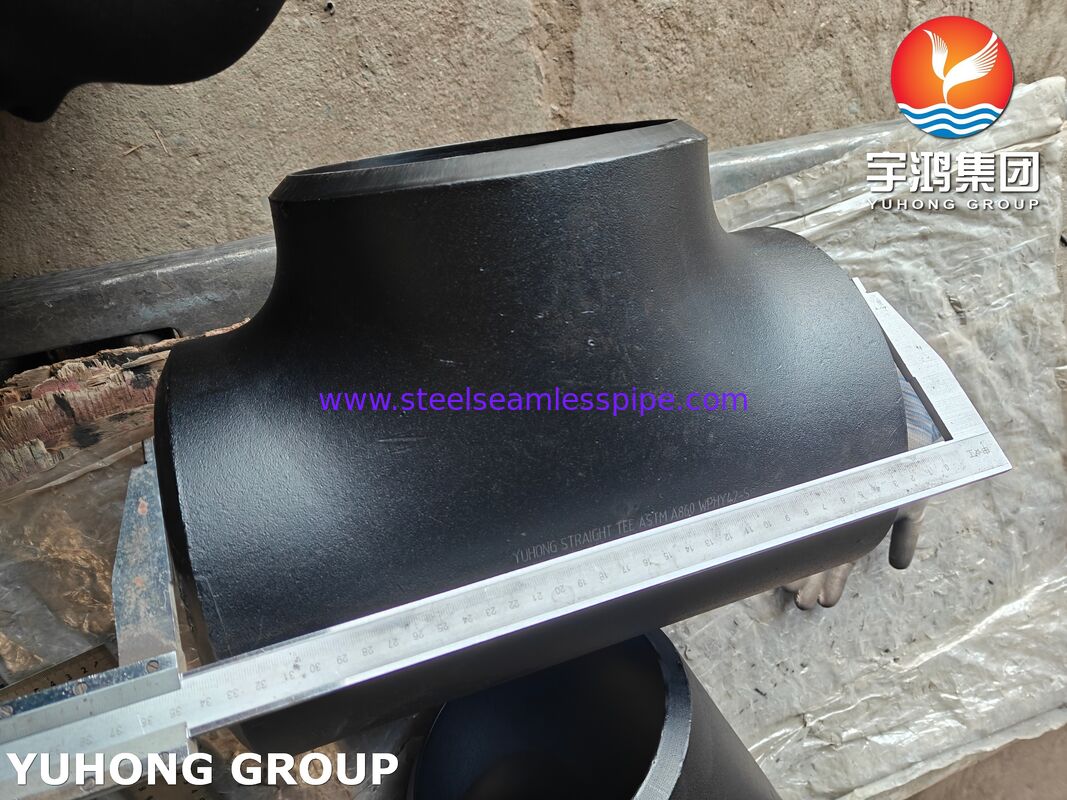

ASTM A860 WPHY42-S Gesmede Hoge-Sterkte Ferritisch Staal Butt-Lasfittingen, Gelijkwaardige T-stukken, Ellebogen, Reductoren, ASME B16.9
Deze productserie verwijst naar gesmede hoge-sterkte ferritisch staal butt-lasfittingen vervaardigd volgens ASME B16.9 standaard, met materiaalbenaming ASTM A860 WPHY42-S. WPHY is een afkorting voor Wrought Pipe High-Yield, waarbij WP staat voor "Wrought Pipefitting" en HY staat voor "High Yield Steel." Het getal 42 in de graad geeft aan dat de minimale vloeigrens van het materiaal 42 ksi (ongeveer 290 MPa) is.
Dit materiaal komt overeen met API 5L pijpleidingstaal graad X42, waardoor een sterkte-overeenkomst wordt bereikt tussen fittingen en hoofdleidingen in leidingsystemen en zwakke punten in het systeem worden geëlimineerd. De ASTM A860-standaard omvat zes sterktegraden: WPHY42, WPHY46, WPHY52, WPHY60, WPHY65 en WPHY70, die respectievelijk overeenkomen met API 5L pijpleidingstaal graden X42 tot X70.
De fittingen onder dit materiaal zijn geschikt voor leidingsystemen in de olie-, chemische-, aardgas- en andere industrieën, en bieden uitstekende sterkte, kerftaaiheid bij lage temperaturen en lasbaarheid, waardoor wordt voldaan aan de eisen voor leidingaansluitingen onder hoge druk en zware bedrijfsomstandigheden.
1. Chemische & Mechanische Eigenschappen
ASTM A860 WPHY42-S Chemische Samenstelling (%)
|
| C |
Mn |
P |
S |
Si |
Ni
|
Cr |
Mo |
Cu |
Ti |
V |
Co |
Al |
V+Co |
| ≤0.02 |
1.00-1.45 |
≤0.030 |
≤0.010
|
0.15-0.40
|
≤0.50 |
≤0.30 |
≤0.20 |
≤0.35 |
≤0.05 |
≤0.10 |
≤0.04 |
≤0.06 |
≤0.12 |
Mechanische Eigenschappen
| Vloeigrens (0.2% offset) |
Treksterkte |
Rek, % in 4D |
Rek, % in 2 inch |
| ≥290 MPa |
≥415 MPa |
25 |
32 |
2. Belangrijkste Voordelen
- Uitstekende taaiheid bij lage temperaturen: Voldoet aan de eisen voor kerftaaiheid bij -46°C (10x10mm monster, gemiddelde kernergie ≥ 40J).
- Koolstofequivalent (CE) ≤ 0,42%, laag koolstofontwerp zorgt voor goede lasbaarheid zonder ingewikkelde voorverwarmings- of nabewerkingsprocedures, wat de installatie en constructie ter plaatse vergemakkelijkt.
- Geschikt voor hogedrukleidingsystemen, bestand tegen aanzienlijke mechanische belastingen en interne druk.
- Laag koolstofgehalte, laag zwavelgehalte, laag fosforgehalte en de toevoeging van micro-legeringselementen (Nb, V, Ti) verfijnen de korrelstructuur, verbeteren de algehele mechanische eigenschappen en de weerstand tegen waterstofgeïnduceerde scheurvorming.
- Ontwerptemperatuurbereik van -50°F (-46°C) tot 500°F (260°C) (volgens ASME B31.3), wat de meeste bedrijfsomstandigheden in conventionele industriële leidingen dekt.
3. Belangrijkste Toepassingen
- Hogedruk olie- en gastransmissiepijpleidingen
- Offshore en onshore systemen voor de winning en het transport van olie en gas
- Procesleidingsystemen in de petrochemische industrie
- Leidingsystemen voor energiecentrales
- Langeafstandspijpleidingsprojecten
ASTM A860 / ASME SA860 Fittingen Informatie
Bereik: ½”NB tot 48″NB in Sch 10s, 40s, 80s, 160s, XXS
Variant: Koolstofstalen pijpfittingen
Type: Naadloos / Gelast / Gefabriceerd
Buigstraal: R=1D, 2D, 3D, 5D, 6D, 8D, 10D of op maat
Afmetingen: ANSI/ASME B16.9, B16.28, MSS-SP-43
Grades: WPBW, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 & WPHY 70
TEST
- Warmtebehandeling (door een van de methoden normaliseren, harden, ontlaten of spanningsvrij maken)
- Radiografisch onderzoek
- Ultrasoon onderzoek
- Charpy V-Notch Test
- Hardheidstest
- Vloeistofpenetrant / Magnetische deeltjesonderzoek (T-stukken met stompe las vervaardigd door koudvormproces)
