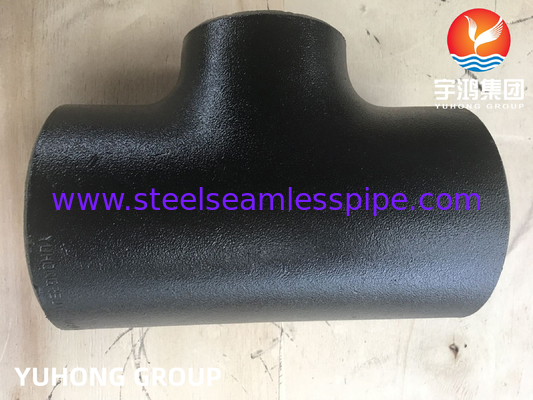

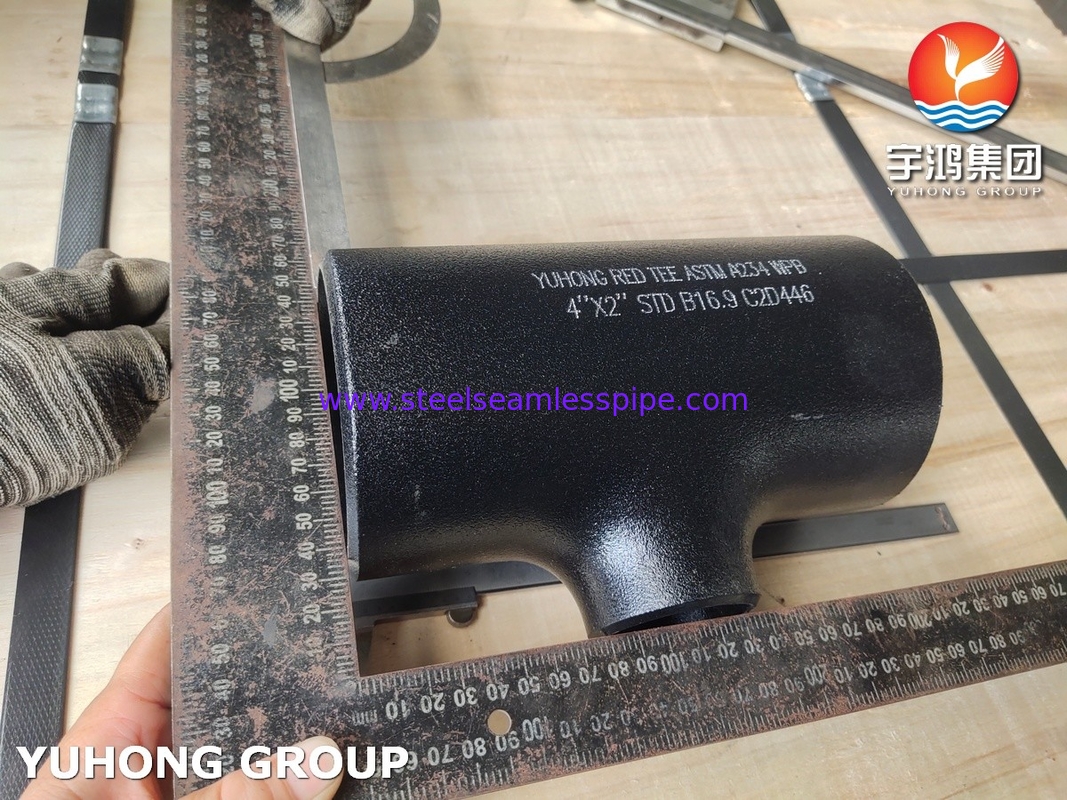

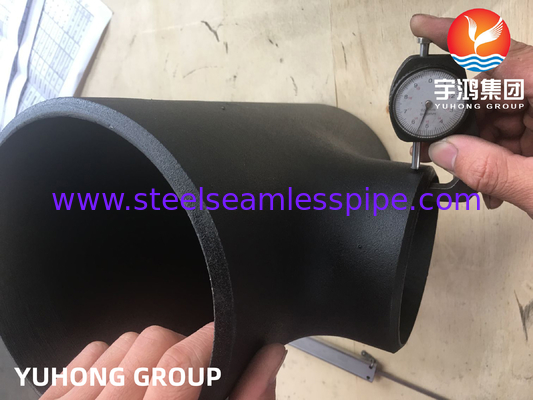

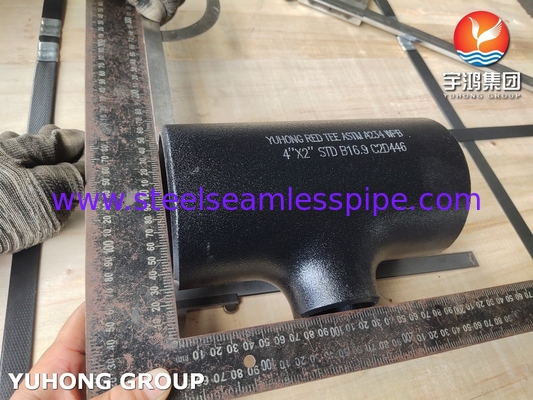

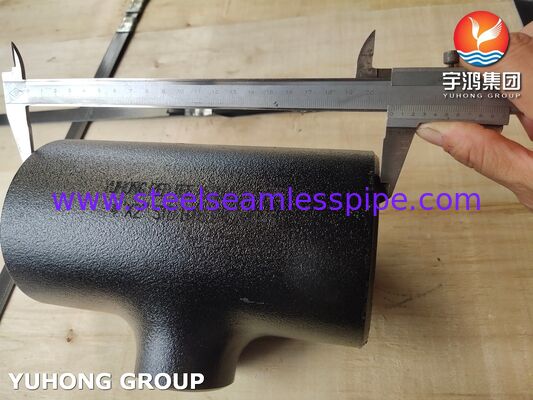

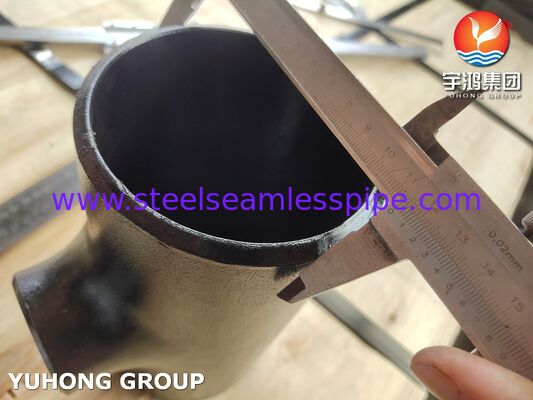

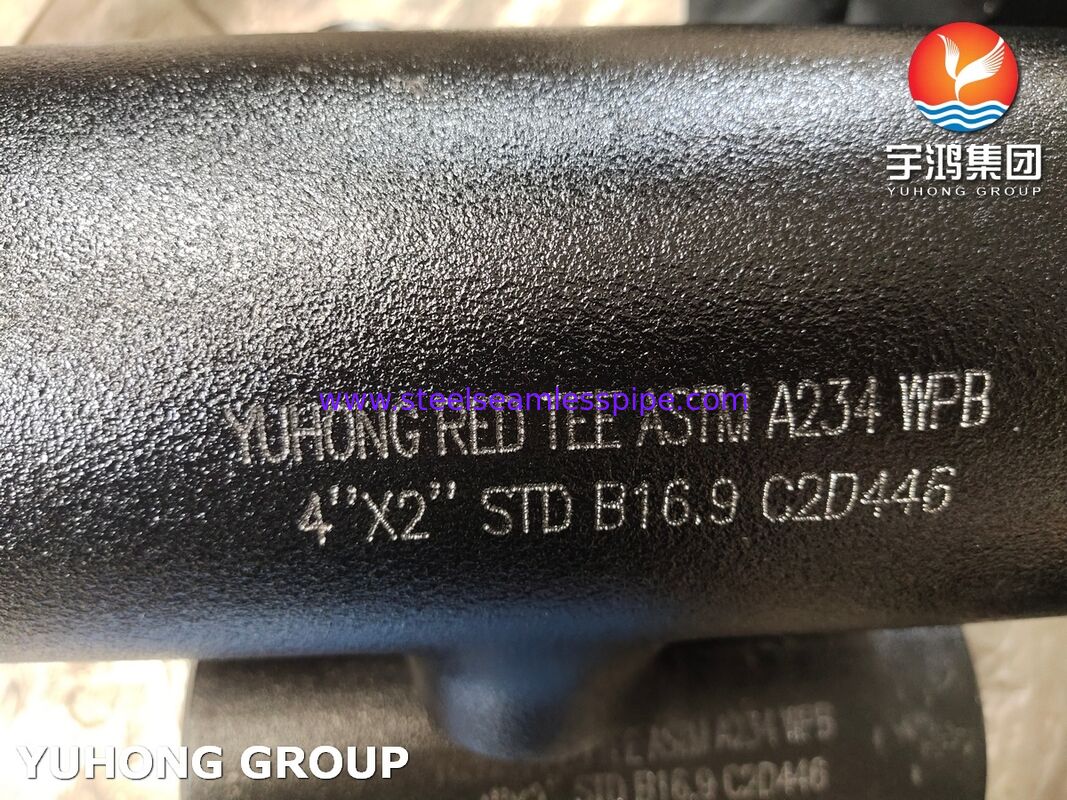

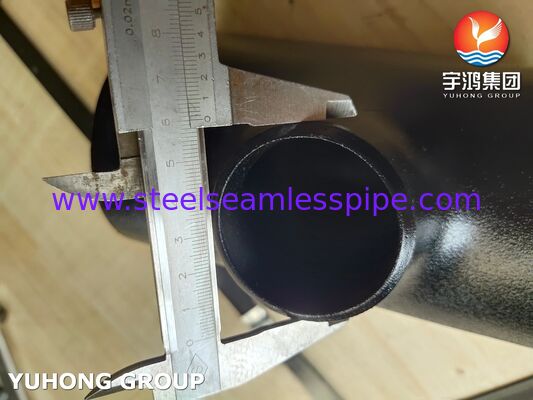

ASTM A234 WPB Carbon Steel Fitting Reducing Tee Buttwelded B16.9
T-stukwordt gebruikt om de richting van vloeistof te veranderen en kan worden gebruikt in waterleidingen, oliepijpleidingen en diverse transportleidingen voor vloeibare chemische materialen. Het wordt voornamelijk gebruikt op het gebied van geneeskunde, waterbehoud (waterirrigatie, wateraanvoer en -afvoer), energie (aardolie, aardgas, nucleaire industrie), bouw en andere technische gebieden.
ASTM A234 WPBCarbon Steel Buttwelded Reducing Tee is een Amerikaans standaard pijpfittingmateriaal voor ellebogen, T-stukken, verloopstukken, doppen, bochten, enz. van koolstofstaal. De chemische samenstelling van ASTM A234 WPB is C≤0.03 Mn=0.29~1.06P≤0.05S≤0.058Si≥0.10Cr≤0.40Mo≤0.15Ni≤0.40Cu≤0.40V≤0.08.
Chemische eisen voor ASTM A234 WPB Carbon Steel Fitting
| Element |
Samenstelling, % |
| ASTM A234 WPB |
| Koolstof [C] |
≤0.30 |
| Mangaan [Mn] |
0.29-1.06 |
| Fosfor [P] |
≤0.050 |
| Zwavel [S] |
≤0.058 |
| Silicium [Si] |
≥0.10 |
| Chroom [Cr] |
≤0.40 |
| Molybdeen [Mo] |
≤0.15 |
| Nikkel [Ni] |
≤0.40 |
| Koper [Cu] |
≤0.40 |
| Vanadium [V] |
≤0.08 |
Mechanische eigenschappen van ASTM A234 WPB Carbon Steel Fitting
|
ASTM A234 Grades
|
Treksterkte, min. |
Vloeigrens, min. |
Rek %, min |
| ksi |
ksi |
MPa |
Longitudinaal |
Dwars |
| WPB |
60 |
35 |
240 |
22 |
14 |
Treksterkte-eisen voor ASTM A234 WPB Carbon Steel Fitting
|
Kwaliteit en markeersymbool
|
WPB
|
WPC, WP11 CL1, WP12 CL2
|
WP1
|
WP11 CL1, WP22 CL1, WP5 CL1, WP9 CL1
|
WPR
|
WP11 CL3, WP22 CL3, WP2 CL3, WP9 CL3
|
WP91
|
WP911
|
WP12 CL1
|
|
Treksterkte, bereik Ksi [MPa]
|
60-95
[415-655]
|
70-95 [485-655]
|
55-80 [380-550]
|
60-85
[415-585]
|
63-88 [435-605]
|
75-100 [520-690]
|
85-110 [585-760]
|
90-120 [620-840]
|
60-85 [415-585]
|
|
Vloeigrens, min, Ksi [MPa] (0,2% offset of 0,5% verlenging onder belasting)
|
35 [240]
|
40 [275]
|
30 [205]
|
30 [205]
|
46 [315]
|
45 [310]
|
60 [415]
|
64 [440]
|
32 [220]
|
ASTM A234 WPB Carbon Steel Fitting Hoofd Toepassing
(1) Petrochemie en energie
Olie- en gastransport: Laagdrukprocesleidingen voor het transport van olie, gas en watermedia in olieveldverzamel- en transportleidingen en raffinaderijen
Openbare werken: Stoom-, condensaat-, koelwater-, persluchtleidingen met een werktemperatuur van ≤ 400 ℃
Apparatuurverbinding: inlaat- en uitlaatleidingen voor pompen, kleppen, opslagtanks en warmtewisselaars.
(2) Elektriciteitsindustrie
Conventionele thermische centrales: middeldruk- en lagedrukstoomleidingen; Voedingswater, afvoer en condensaatsystemen van de ketel; Koelwatercirculatieleiding.
(3) Bouw en gemeentelijke techniek
Verwarming, ventilatie en airconditioning (HVAC): Hoofdleidingen voor warm/koud water, airconditioning koudwatersysteem.
Brandbeveiligingssysteem: Hoofdleiding voor brandsproeiers.
Wateraanvoer- en afvoerleidingnetwerk: de belangrijkste waterleiding en industriële waterzuiveringsleiding van grote gebouwen.
(4) Algemene industrie
Industrie: Persluchtleidingen in fabrieken, hydraulische olieleidingen, koelmiddelcirculatiesystemen.
Voedsel en drank: Stoomleidingen en reinigingswatersystemen die niet in direct contact komen met producten (vereist voeringbehandeling).
Scheepsbouw en ocean engineering: secundaire systeemleidingen zoals lenswater en ventilatie.
