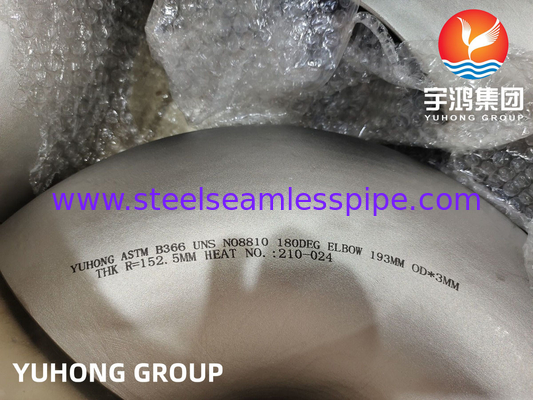

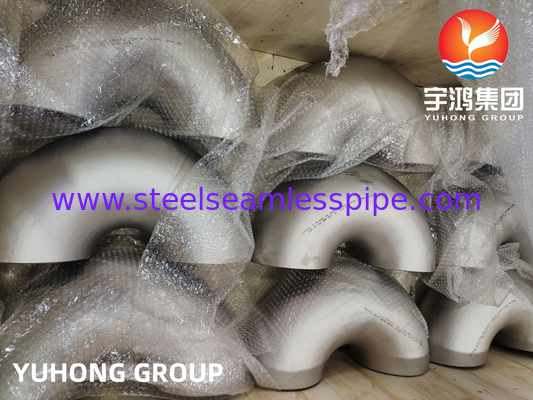

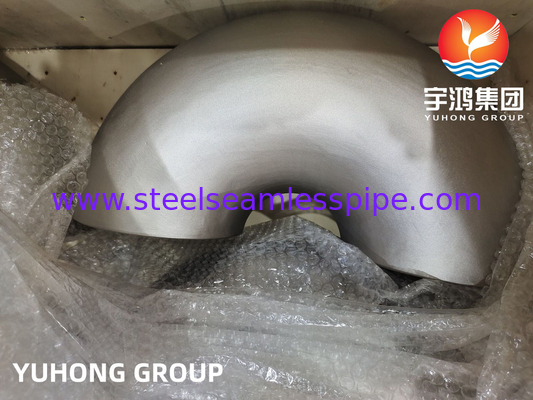

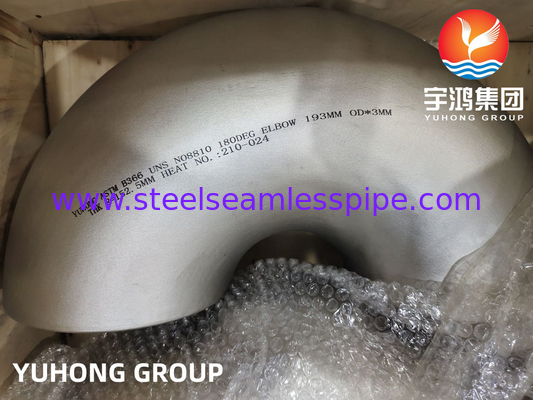

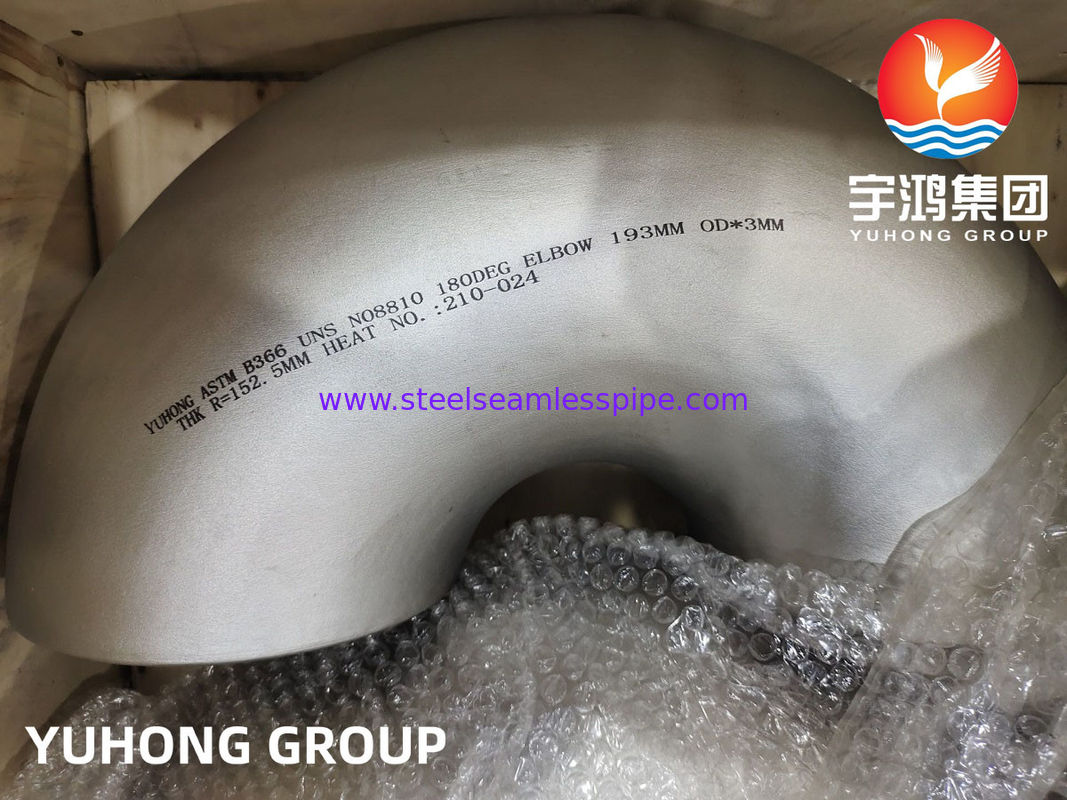

De Pijpmontage van B16.9buttweld, het Nikkellegering 180DEG van ASTM B366 Incoloy 800H. Elleboog
ASTM B366 is een standaardspecificatie voor in de fabriek gemaakte vervaardigde nikkel en van de nikkellegering montage. Incoloy 800H is een nikkel-ijzer-chromium legering die deel van deze specificatie uitmaakt. De Incoloy800h elleboog wordt specifiek ontworpen om hoge temperaturen en druk te weerstaan, die tot het maken ideaal voor gebruik in toepassingen waar de vloeistof of gas die bij op hoge temperatuur en druk zijn worden het vervoerd. Het biedt ook uitstekende weerstand tegen corrosie en oxydatie aan, die het voor gebruik in ruwe milieu's geschikt maakt waar andere materialen kunnen na verloop van tijd aantasten of degraderen.
Gelijkwaardige Rangen van de Montage van Incoloy 800/800H/800HT Buttweld
| NORM |
WERKSTOFF NR. |
UNS |
JIS |
BS |
GOST |
AFNOR |
EN |
OF |
| Incoloy 800 |
1.4876 |
N08800 |
NCF 800 |
Na 15 |
ЭИ670 |
Z8NC32-21 |
X10NiCrAlTi32-20 |
XH32T |
| Incoloy 800H |
1.4958 / 1.4876 |
N08810 |
NCF 800H |
NA 15 (H) |
ЭИ670 |
Z8NC33-21 |
X5NiCrAlTi31-20 |
XH32T |
| Incoloy 800HT |
1.4859 / 1.4876 |
N08811 |
NCF 800HT |
NA 15 (HT) |
ЭИ670 |
– |
X8NiCrAlTi32-21 |
XH32T |
Mechanische Analyse van de Montage van Incoloy 800/800H/800HT Buttweld
| Element |
Dichtheid |
Smeltpunt |
Treksterkte |
Opbrengststerkte (0.2%Offset) |
Verlenging |
| 800 / 800H/800HT |
7.94 g/cm3 |
1385 °C (2525 °F) |
Psi – 75.000, MPa – 520 |
Psi – 30.000, MPa – 205 |
30% |
Chemische Samenstelling van de Montage van Incoloy 800/800H/800HT Buttweld
| Rang |
C |
Mn |
Si |
S |
Cu |
Fe |
Ni |
Cr |
Al |
Ti |
| 800 |
maximum 0,10 |
1.50 maximum |
1.00 maximum |
maximum 0,015 |
maximum 0,75 |
39,50 min |
30.00 – 35,00 |
19.00 – 23,00 |
0,15 – 0,60 |
0,15 – 0,60 |
| 800H |
0,05 – 0,10 |
1.50 maximum |
1.00 maximum |
maximum 0,015 |
maximum 0,75 |
39,50 min |
30.00 – 35,00 |
19.00 – 23,00 |
0,15 – 0,60 |
0,15 – 0,60 |
| 800HT |
0,06 – 0,10 |
1.50 maximum |
1.00 maximum |
maximum 0,015 |
maximum 0,75 |
39,50 min |
30.00 – 35,00 |
19.00 – 23,00 |
0,15 – 0,60? |
0,15 – 0,60 |
Andere Materiële Rangen van het Staal van de Nikkellegering:
Legering 200/Nickel 200/NO2200/2.4066/ASTM B366 WPN;
Legering 201/Nickel 201/NO2201/2.4068/ASTM B366 WPNL;
Legering 400/Monel 400/NO4400/NS111/2.4360/ASTM B366 WPNC;
Legering k-500/Monel k-500/NO5500/2.475;
Legering 600/Inconel 600/NO6600/NS333/2.4816;
Legering 601/Inconel 601/NO6001/2.4851;
Legering 625/Inconel 625/NO6625/NS336/2.4856;
Legering 718/Inconel 718/NO7718/GH169/GH4169/2.4668;
Legering 800/Incoloy 800/NO8800/1.4876;
Legering 800H/Incoloy 800H/NO8810/1.4958;
Legering 800HT/Incoloy 800HT/NO8811/1.4959;
Legering 825/Incoloy 825/NO8825/2.4858/NS142;
Legering 925/Incoloy 925/NO9925;
Hastelloy C/Alloy C/NO6003/2.4869/NS333;
Legering c-276/Hastelloy c-276/N10276/2.4819;
Legering c-4/Hastelloy c-4/NO6455/NS335/2.4610;
Legering c-22/Hastelloy c-22/NO6022/2.4602;
Legering c-2000/Hastelloy c-2000/NO6200/2.4675;
Legering B/Hastelloy B/NS321/N10001;
Legering B-2/Hastelloy B-2/N10665/NS322/2.4617;
Legering B-3/Hastelloy B-3/N10675/2.4600;
Legering X/Hastelloy X/NO6002/2.4665;
Legering g-30/Hastelloy g-30/NO6030/2.4603;
Legering x-750/Inconel x-750/NO7750/GH145/2.4669;
Legering 20/Carpenter 20Cb3/NO8020/NS312/2.4660;
Legering 31/NO8031/1.4562;
Legering 901/NO9901/1.4898;
Incoloy 25-6Mo/NO8926/1.4529/Incoloy 926/Alloy 926;
Inconel 783/UNS R30783;
Er zijn verscheidene die types van ellebogen in leidingensystemen worden gebruikt, die omvatten:
1. 45-graad elleboog: Dit type van elleboog verandert de richting van stroom door 45 graden.
2. 90-graad elleboog: Dit type van elleboog verandert de richting van stroom door 90 graden.
3. 180-graad elleboog: Dit type van elleboog verandert de richting van stroom door 180 graden, effectief omkerend de richting van stroom.
4. Korte straalelleboog: Dit type van elleboog heeft kortere een centrum-aan-Beëindigen afstand dan een standaardelleboog, makend tot het ideaal voor gebruik in strakke ruimten.
5. Lange straalelleboog: Dit type van elleboog heeft langere een centrum-aan-Beëindigen afstand dan een standaardelleboog, die helpt om wrijving en drukverlies in het systeem te verminderen.
Toepassingen
De ellebogen van de nikkellegering worden algemeen gebruikt in leidingensystemen voor hun uitstekende weerstand tegen corrosie en milieu's op hoge temperatuur. Zij worden vaak gebruikt in de industrieën zoals petrochemische stof, chemisch product, en machtsgeneratie. Sommige specifieke toepassingen omvatten olie en aardgasleidingen, chemische verwerking, en stoomsystemen.
1. Mariene techniek.
2. Chemisch product en koolwaterstofverwerkingsmateriaal.
3. Benzine en zoetwatertanks.
4. Ruwe aardoliedistilleertoestellen.
5. Ontluchtende verwarmers.
6. Het waterverwarmers van het boilervoer en andere warmtewisselaars.
7. Kleppen, pompen, schachten, montage, en bevestigingsmiddelen.
8. Industriële warmtewisselaars.
9. Gechloreerde oplosmiddelen.
10. De torens van de ruwe oliedistillatie.
