Yuhong Holding Group Co., LTD
 |
| Plaats van herkomst: | China |
| Merknaam: | YUHONG |
| Certificering: | ISO9001-2008, API 5L, API 5CT |
| Modelnummer: | GOST9941-81 |
| Min. bestelaantal: | 500 kilo |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | TRIPLEXcomputer-aided software engineering, BUNDEL, GEWEVEN ZAK |
| Levertijd: | Hangt van hoeveelheid af |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100 ton per maand |
| Specificatie: | BS6323 DEL 5 ERW 1, ERW 2, ERW 3, ERW 4, ERW 5 | Graad: | 12X18H12T |
|---|---|---|---|
| Overdosis: | 3/4" (19.05), 1"(25.4), 1-1/4" ((31.75), 1-1/2" ((38.1), 2" (50.8), 2-1/2" ((63.5), 3" (76.2) | Type: | 1 km, GKM, NKM, NZF. |
| Schema: | BWG10, 12, 14, 16, 18, 20, 22, 25 | Materiaal: | Koolstofstaal |
| Hoog licht: | Prestaties in ketelbuis,Koelbuis van koolstofarme staal,ERW1 Ketelbuis |
||

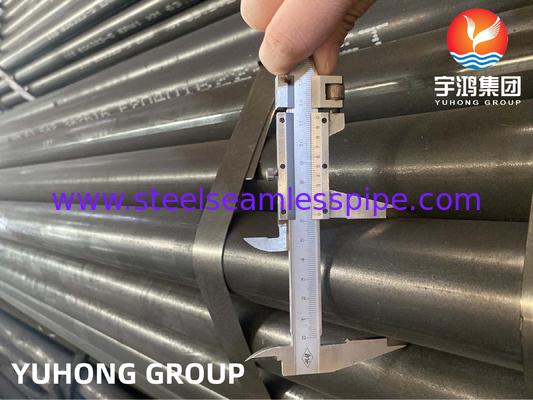

BS 6323-5 ERW1 KM Kesselbuis
BS 6323-5 ERW1 KM Boiler Tube is een Britse standaardspecificatie voor met elektrische weerstand gelaste (ERW) koolstofstaalbuizen die worden gebruikt in keteltoepassingen.De kwaliteit ERW1 geeft aan dat de buis is vervaardigd met een koolstofarm staalmateriaalDeze specificatie stelt de eisen vast voor de afmetingen, de mechanische eigenschappen en de verwerking van de buizen.,en het testen van de ketelbuis om de veilige en betrouwbare prestaties ervan in industriële keteltoepassingen te waarborgen.
Staalklasse en chemische samenstelling:
| Ontwerp Nationaal |
Chemische samenstellingen (analyses met een lepel) | Mechanische eigenschappen | |||||||||||||
| C | - Jawel. | Deeltjes | P | S | KM (gesweisd) | GMK en GZF (gegoten) | NKM en NZF (normaal) | ||||||||
| Max. | Max. | Max. | Max. | Max. | Re Min. |
Rm Min. |
Een Min. |
Een Min. |
Re Min. |
Rm Min. |
Een Min. |
Re Min. |
Rm Min. |
Een Min. |
|
| D/a≤ 20 |
D/a> 20 |
||||||||||||||
| % | % | % | % | % | N/m m2 |
N/m m2 |
% | % | N/m m2 |
N/m m2 |
% | N/m m2 |
N/m m2 |
% | |
| ERW 1 | 0.13 | - Ja. | 0.60 | 0.050 | 0.050 | 200 | 300 | 10 | 20 | 150 | 270 | 27 | 155 | 280 | 25 |
| ERW 2 | 0.16 | - Ja. | 0.70 | 0.050 | 0.050 | 250 | 340 | 8 | 15 | 195 | 300 | 27 | 195 | 320 | 25 |
| ERW 3 | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 300 | 400 | 7 | 12 | 215 | 340 | 26 | 215 | 360 | 24 |
| ERW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 350 | 450 | 6 | 10 | 235 | 400 | 24 | 235 | 410 | 22 |
| ERW 5 | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 420 | 420 | 6 | 8 | 340 | - Ja. | - Ja. | 340 | 490 | 20 |
| Diameter | Tolerantie | |||
| 1 | 2 | 3 | ||
| Ik ben klaar. | Tot en met | KM-toestand D/a | GKM, GZF,NKM, NZF conditie 20 |
|
| ≤ 40 GKM,GZF, | ||||
| NKM, NZF condition≤20 | ||||
| mm | mm | mm | mm | mm |
| 20 | ±0.12 | ±0.18 | ±0.24 | |
| 20 | 30 | ±0.15 | ±0.22 | ±0.30 |
| 30 | 50 | ±0.20 | ±0.30 | ±0.40 |
| 50 | 70 | ±0.25 | ±0.37 | ±0.50 |
| 70 | 90 | ±0.30 | ±0.45 | ±0.60 |
| 90 | 110 | ±0.35 | ±0.52 | ±0.70 |
| 110 | 130 | ±0.45 | ±0.68 | ±0.90 |
| 130 | 150 | ±0.55 | ±0.82 | ± 110 |
| 150 | 170 | ±0.65 | ±0.97 | ± 130 |
| 170 | ± 0,75% van de buitenkant | ± 1% van de buitendiameter | ±1,5% van de buitendiameter | |
| diameter |
||||
| Grootte van buizen voor warmtewisselaars en condensatoren en ketels | |||||||||||
| Buitentijdsdiameter | BWG | ||||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
| Wanddikte mm | |||||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
| mm | Inch | Gewicht kg/m | |||||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
| 63.5 | 2 en een half | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
| 88.9 | 3 en een half | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
| 114.3 | Vier en een half | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
| Vorm van de buis:Recht & U-buig & Finnen & Gekrolde | |||||||||||
| Ruiters van roestvrij staalA/SA213, A/SA249, A/SA268, A/SA269, A/SA789, EN10216-5, A/SA688, B/SB163, JIS-G3463, GOST9941-81. | |||||||||||
|
Koolstof- en legeringsstaalbuis:A/SA178, A/SA179, A/SA192, A/SA209, A/SA210, A/SA213, A.SA214, SA423 |
|||||||||||
Toepassing
Ondernemingen die offshore olie boren
Energieopwekking
Petrochemische industrie
Verwerking van gas
Specialiteitschemische stoffen
Gezondheidszorg
Farmaceutische apparatuur
Chemische apparatuur
Zeewaterapparatuur
Warmtewisselaars
condensatoren
Pulp- en papierindustrie
