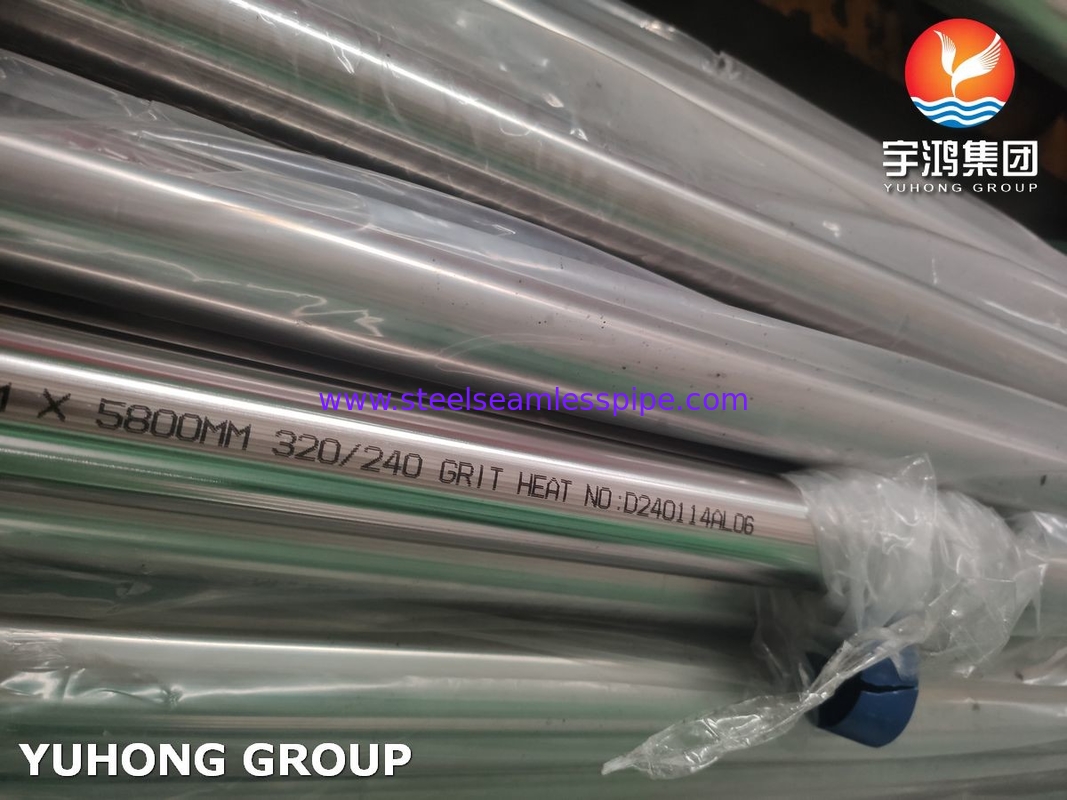

ASTM A270TP304Sanitaire buizen van roestvrij staal van binnen en van buiten gepolijst 320/240 Grit
The ASTM A270 specification outlines the requirements for seamless and welded austenitic and ferritic stainless steel sanitary tubing intended for use in the dairy and food industry and having special surface finishesDe naleving van deze norm zorgt ervoor dat de buis aan specifieke kwaliteits- en reinheidscriteria voldoet.De ASTM-norm A270 bepaalt dat de sanitaire buis zowel van binnen als van buiten een gepolijste afwerking moet hebben.De oppervlakteafwerking vermindert het risico van bacteriële groei en maakt het makkelijker om de buis schoon te maken en hygiënische omstandigheden te handhaven.
ASTM A270 Sanitaire ruiten van roestvrij staal
ASTM A270 sanitaire roestvrij staalpijp verwijst meestal naar de kleine buisdiameters, normaal gesproken van 1/2 ′′ tot 2 1/2 ′′, dikte van 0,049 in (1.24 mm) tot 0,15 in (3.81 mm).
De maximale buitendiameter van ASTM A270-buizen is 12 inch (304,8 mm).
ASTM A270-buizen met inch-pound als standaardmaatstaf.
De tolerantie voor de wanddikte mag niet meer dan 12,5% verschillen.
|
Tolerantie
|
a) Buitendeurs: +/- 0,2 mm |
| b) Dikte: +/- 0,02 mm |
| c) Lengte: +/- 5 mm |
| Einde |
PE/geplatte uiteinden, BE/beveled uiteinden |
| Techniek |
koud getrokken |
| Toepassing |
chemische industrie, decoratie, bouw, voedselindustrie, enz. |
| Test |
Squashtest, uitgebreide test, waterdruktest, kristalroottest, warmtebehandeling, NDT |
ASTM A270 TP304 SS Chemische samenstelling van buizen
| Graad |
C |
Deeltjes |
- Jawel. |
P |
S |
Cr |
Mo. |
Ni |
N |
| 304 |
Min. |
– |
– |
– |
– |
– |
18.0 |
– |
8.0 |
– |
| Max. |
0.08 |
2.0 |
0.75 |
0.045 |
0.030 |
20.0 |
|
10.5 |
0.10 |
ASTM A270 TP304 SS Buizen Mechanische eigenschappen
| Graad |
Treksterkte (MPa) min |
Vermogen 0,2% Proof (MPa) min |
Verlenging (% in 50 mm) min |
Hardheid |
| Rockwell B (HR B) max. |
Brinell (HB) max. |
| 304 |
515 |
205 |
40 |
92 |
201 |
Een gelijkwaardige kwaliteit van ASTM A270 TP304 SS-buis
| Graad |
UNS nr. |
Oude Britten |
Euronorm |
Zweedse SS |
Japanse JIS |
| BS |
In |
- Nee, niet echt. |
Naam |
| 304 |
S30400 |
304S31 |
58E |
1.4301 |
X5CrNi18-10 |
2332 |
SUS 304 |
Dimensionele toleranties
alle afmetingen in inch (mm)
| Grootte OD |
Nominale muur |
Buitentijdsdiameter |
Lange |
Muur |
| |
| 1/2" (12.7) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,005 (0,13) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 3/4" (19.1) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,005 (0,13) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 1 " (25.4) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,005 (0,13) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 1-1/2" (38.1) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,008" (0,20) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 2 " (50.8) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,008" (0,20) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 2-1/2" (63,5) |
0.065" (1.65) |
+/- 0,010" (0,25) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 3" (76.2) |
0.065" (1.65) |
+/- 0,010" (0,25) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 4" (101.6) |
0.083" (2.11) |
+/- 0,015" (0,38) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 6" (152.4) |
0.083" (2.11) |
+/- 0,030" (0,76) |
+1" (25.4) - 0 |
+/-10,0% |
| 6" (152.4) |
0.109" (2.77) |
+/- 0,030" (0,76) |
+1" (25.4) - 0 |
+/-10,0% |
| 8" (203.2) |
0.109" (2.77) |
+0.061" (1.55)/-0.031" (0.79) |
+1" (25.4) - 0 |
+/-10,0% |
Naast de gepolijste afwerking zoals gespecificeerd in de ASTM A270-standaard, bieden sommige fabrikanten elektropoetsing aan als een extra oppervlaktebehandeling voor sanitaire buizen.Elektropolishing is een elektrochemisch proces dat het metalen oppervlak op microscopisch niveau glad maakt en stroomlijnt, waardoor de corrosiebestendigheid en de schoonmaakbaarheid van de buis verder worden verbeterd.Deze extra stap kan vooral nuttig zijn in toepassingen waar een uitstekende oppervlakteafwerking essentieel is voor het handhaven van de hoogste niveaus van hygiëne.
Toepassing
1Voedsel- en drankindustrie: Het wordt gebruikt bij de productie van zuivel-, voedsel- en drankproducten waar sanitaire en hygiënische voorschriften van het grootste belang zijn.
2. Farmaceutische industrie: de sanitaire buis wordt gebruikt bij de vervaardiging van farmaceutische producten om de zuiverheid en steriliteit van de productieomgeving te waarborgen.
3Biotechnologische industrie: In biotechnologische toepassingen waar het handhaven van aseptische omstandigheden van cruciaal belang is, zoals bij de productie van biofarmaceutische producten en andere biologische producten.
4Waterbehandeling en -distributie: De buis wordt gebruikt in sanitaire leidingsystemen voor het vervoer van drinkwater, waar het onderhouden van sanitaire omstandigheden essentieel is om verontreiniging te voorkomen.
5Commerciële en industriële toepassingen: het wordt ook gebruikt in verschillende commerciële en industriële omgevingen waar schone en hygiënische omstandigheden vereist zijn, zoals in schoonkamers, laboratoria,en bepaalde productieprocessen.
