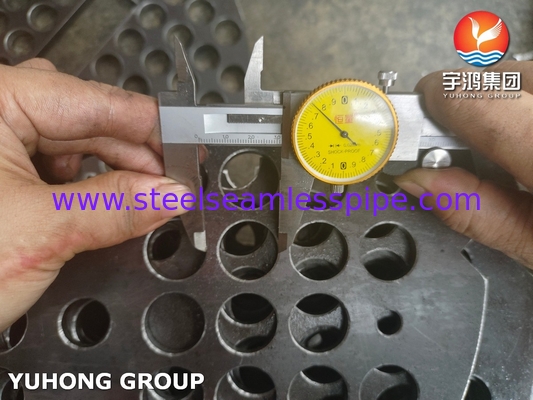

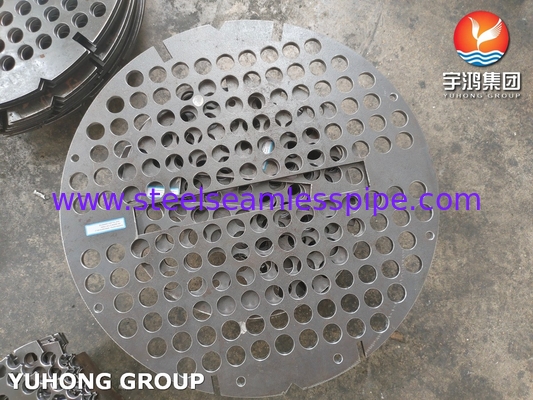

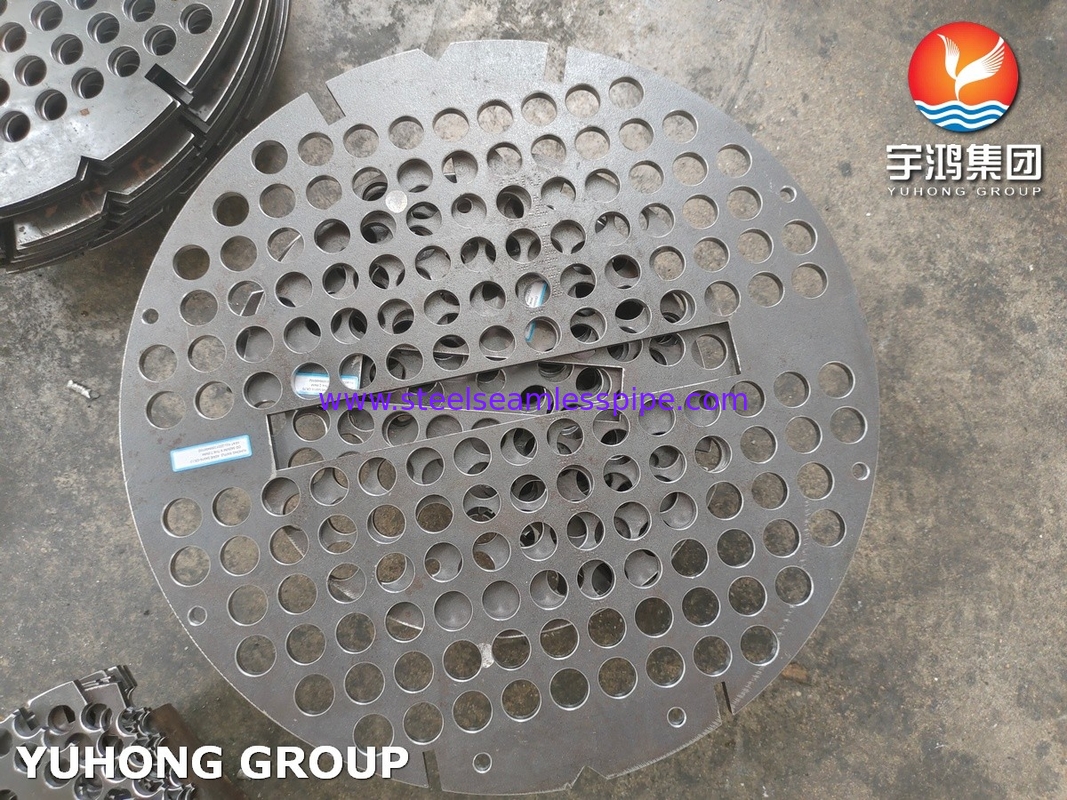

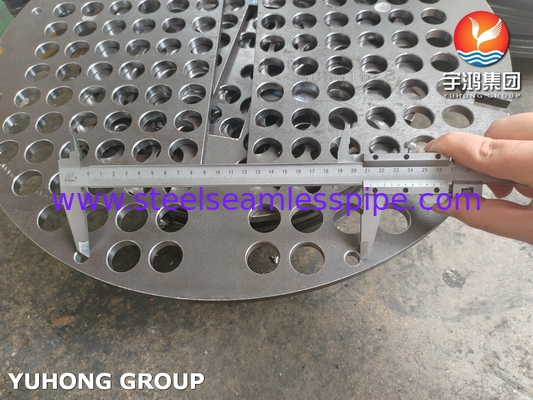

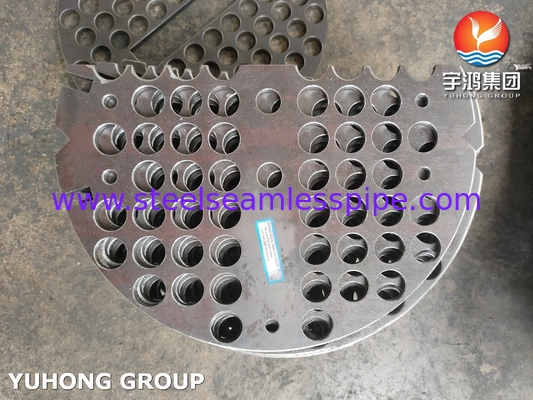

ASME SA516 Gr.70 Stalen bufferplaat ketel en draagplaten voor drukvaten

Productdetails:

Plaats van herkomst:	China
Merknaam:	YUHONG
Certificering:	ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS
Modelnummer:	ASME SA516 Gr.70 Carbon Steel Baffle Plate

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1pc
Verpakking Details:	Vouw houten geval/Pallet
Levertijd:	7 dagen
Betalingscondities:	L/C,T/T

Contact

Alle producten

Naadloze buizen van roestvrij staal (277)

Roestvrij staal Naadloze Buis (264)

Duplexroestvrij staalpijp (128)

Duplexroestvrij staalbuis (26)

Naaldbuis (82)

Vinnenbuis (586)

warmtewisselaar (10)

warmtewisselaarbuis (419)

Warmtewisselaarbuisbundel (37)

Warmtewisselaar Tubesheet (117)

warmtewisselaarschot (35)

Luchtkoeler (6)

Drukvat (2)

roestvrij staal gelaste pijp (57)

Roestvrij staal Gelaste Buis (113)

De Pijp van de nikkellegering (258)

De Buis van de nikkellegering (71)

De Buis van de koperlegering (208)

De Buis van het legeringsstaal (172)

Titaniumbuis (8)

heldere ontharde buis (154)

Boilerbuis (138)

staalmontage (781)

Staalflens (569)

Andere (383)

Gedetailleerde productomschrijving

Productnaam:	Buffer / steunplaat	Standaard:	ASTM A516, ASME SA516
Materiaal:	Groepsgrootte 70, 70N	Vorm:	Volgens het verzoek van de klant
Grootte:	Volgens het verzoek van de klant
Markeren:	ASME SA516 Gr.70 Bufferplaat , Boilers en drukvaten , ASME SA516 Gr.70 Stalen bufferplaat

ASME SA516 GR.70 Steunplaat voor drukvaten van koolstofstaal

ASME SA516 Gr. 70 is een hoogwaardige koolstofstaalplaat die vaak wordt gebruikt bij de vervaardiging van drukvaten en industriële ketelcomponenten.met inbegrip van goede treksterkte en taaiheid, is dit materiaal bijzonder geschikt voor toepassingen in omgevingen die weerstand tegen druk- en temperatuurschommelingen vereisen.Deze platen zijn ontworpen om structurele steun te bieden en om de stroom van vloeistoffen te leidenHun vermogen om stress en vermoeidheid te weerstaan maakt ze een populaire keuze in industrieën zoals olie en gas, chemische verwerking en energieopwekking.

Gelijkwaardige kwaliteit van ASME SA516 Klasse 70 plaat

Britse standaard	Europese norm	ASTM/ASME	DIN
BS1501-224-490A/B	EN10028 P355GH	A/SA516 ¢ rang 70	–

Chemische eisen van ASME SA516 plaat van klasse 70

Elementen	Samenstelling in %
	Graad 55 [Klasse 380]	Graad 60 [klasse 415]	Graad 65 [Klasse 450]	Graad 70 [klasse 485]
Koolstof, max. a,b:
[12,5 mm] en minder	0.18	0.21	0.24	0.27
met een breedte van niet meer dan 50 mm, incl.	0.20	0.23	0.26	0.28
met een breedte van niet meer dan 50 mm, incl.	0.22	0.28	0.25	0.30
met een breedte van niet meer dan 50 mm, incl.	0.24	0.27	0.29	0.31
Meer dan 200 mm.	0.26	0.27	0.29	0.31
Manganese, b.:
[12,5 mm] en minder
Warmteanalyse	0.60 ̊0.90	00,60 ‰ 0,90 c	0.85 ¢1.20	0.85 ¢1.20
Productanalyse	0.55 ̊0.98	00,55 ‰ 0,98 c	0.79 ¢1.30	0.79 ¢1.30
Meer dan een halve inch.
Warmteanalyse	0.60 ¢1.20	0.85 ¢1.20	0.85 ¢1.20	0.85 ¢1.20
Productanalyse	0.55 ¢1.30	0.79 ¢1.30	0.79 ¢1.30	0.79 ¢1.30
Fosfor, maximaal a	0.25	0.25	0.25	0.25
Zwavel, maximaal a	0.25	0.25	0.25	0.25
Silicium
Warmteanalyse	0.15 ¢0.40	0.15 ¢0.40	0.15 ¢0.40	0.15 ¢0.40
Productanalyse	0.130.45	0.130.45	0.130.45	0.130.45
a Is van toepassing op zowel warmte- als productanalyses. b Voor elke vermindering van 0,01 procentpunt onder het voor koolstof vastgestelde maximum is een verhoging van 0,06 procentpunt boven het voor mangaan vastgestelde maximum toegestaan, tot maximaal 1.50 % bij warmte-analyse en 1,60 % bij productanalyse. c Platen van graad 60 met een dikte van 12,5 mm of minder mogen 0,851,20% mangaan bevatten bij thermische analyse en 0,791,30% mangaan bij productanalyse.

Verplichtingen inzake trekvermogen van ASME SA516 plaat van klasse 70

ASTM A516	Graad 55 [381]	Graad 60 [415]	Graad 65 [50]	Graad 70 [485]
Treksterkte, ksi [MPa]	55 ¢75 [380 ¢515]	60?? 80 [415?? 550]	65 ¢85 [450 ¢585]	70 ¢90 [485 ¢620]
Kracht van de uitlaat, min,a ksi [MPa]	30 [205]	32 [220]	35 [240]	38 [260]
Verlenging in 200 mm, min, % b	23	21	19	17
Verlenging in 50 mm, min, % b	27	25	23	21
a Bepaald volgens de 0,2%-verschuivingsmethode of de 0,5%-verlengings-onderbelastingmethode. b Zie de specificatie A20/A20M voor de verlengingsregeling.

Voordelen van ASME SA516 Gr. 70 plaat:

Kosteneffectiviteit: betaalbaarder voor grootschalige projecten.
Makkelijk te maken: Uitstekende lasbaarheid en vormbaarheid.
Goede prestaties: voldoende mechanische eigenschappen voor verschillende toepassingen.
Verscheidenheid: Geschikt voor een reeks industrieën waar extreme corrosiebestendigheid niet de belangrijkste zorg is.

Andere materialen

Soort materialen	Technische eisen * volgens
Duplex roestvrij staal	ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61
Roestvrij staal	ASTM/ASME SA182 F304,304L,F316,316L, F310, F317L, F321, F347
Koolstofstaal	ASTM/ASME A105, A350 LF1, LF2, A266, A694, A765 Gr.2
Legeringsstaal	ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3
Titanium	ASTM/ASME SB381, Gr.1Gr.2Gr.5Gr.7Gr.12Gr.16
Koperen nikkel	ASTM/ASME SB151, UNS 70600 ((Cu-Ni 90/10), 71500 ((Cu-Ni 70/30)
met een breedte van niet meer dan 50 mm	ASTM/ASME SB152 UNS C10100, C10200,C10300,C10800,C12200
Nikkellegeringen	ASTM/ASME SB169, SB171, SB564, UNS 2200, UNS 4400, UNS 8825 UNS 6600, UNS 6601, UNS 6625
legering 20	ASTM/ASME SB472 UNS 8020
Hastelloy	ASTM/ASME SB564, UNS10276 (C 276)
Geplatte materialen	ASTM/ASME SB898, SB263, SB264 of nader ontploffingsbekleding, voor het maken van materialen van 2 in 1 of 3 in 1.
Geplatte materialen	Titanium- staal, nikkel-staal, titanium- koper, Roestvrij staal- koolstofstaal, legeringen- staal enz.

Toepassing

Drukvaten:
- Gebruikt als interne componenten om de vloeistofstroom te sturen en het mengen te verbeteren, waardoor de efficiëntie van het vat wordt verbeterd.
Koelers:
- Gebruikt in stoomketels voor het ondersteunen van warmteoverdrachtoppervlakken en het beheersen van de watercirculatie.
Warmtewisselaars:
- Functie als buffer in warmtewisselaars om de thermische efficiëntie te verbeteren door de vloeistofstroom te sturen en turbulentie te voorkomen.
Chemische verwerking:
- Gebruikt in reactoren en opslagcentrales om te helpen bij het mengen en reageren van chemische stoffen en tegelijkertijd structurele integriteit te bieden.
Olie- en gasindustrie:
- In separatoren en tanks toegepast om de scheiding van olie, gas en water te vergemakkelijken, waardoor een efficiënte werking onder hoge druk wordt gewaarborgd.
Energiecentrales:
- Gebruikt in zowel fossiele brandstoffen als kerncentrales als onderdeel van koelsystemen en warmteherstelsystemen om optimale prestaties te garanderen.
Waterzuiveringsinstallaties
- dienen als essentiële onderdelen in clarificatoren en sedimentatievaten om de waterkwaliteit te verbeteren door middel van een effectief stroombeheer.
Voedsel- en drankenindustrie:
- Voor bepaalde toepassingen kunnen SA516 Gr. 70 platen nodig zijn voor structurele ondersteuning in gespecialiseerde processen, mits een passende coating wordt aangebracht voor corrosiebestendigheid.
Farmaceutische productie:
- In sommige gevallen worden ze gebruikt in reactoren en vaten, waardoor sterke en duurzame steunstructuren worden gewaarborgd.
