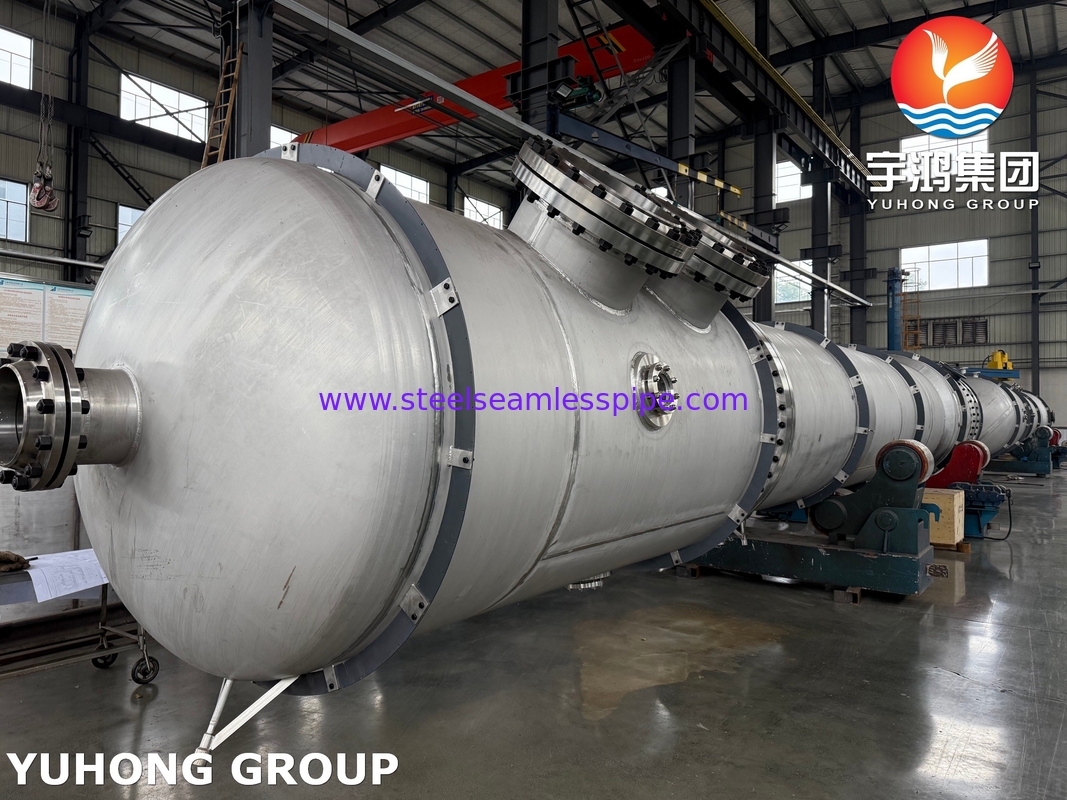

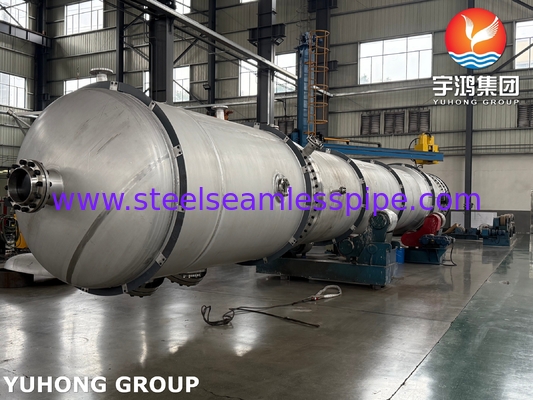

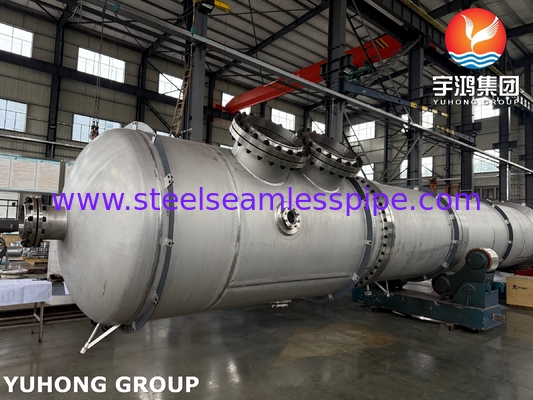

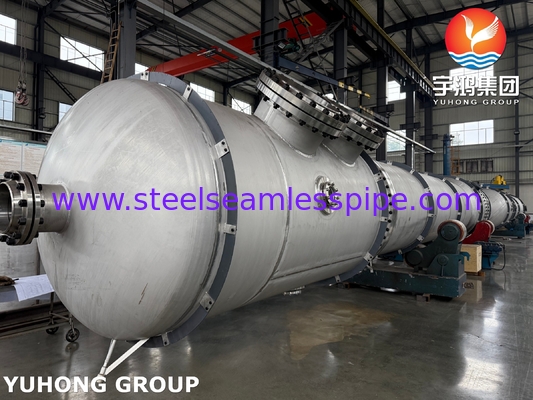

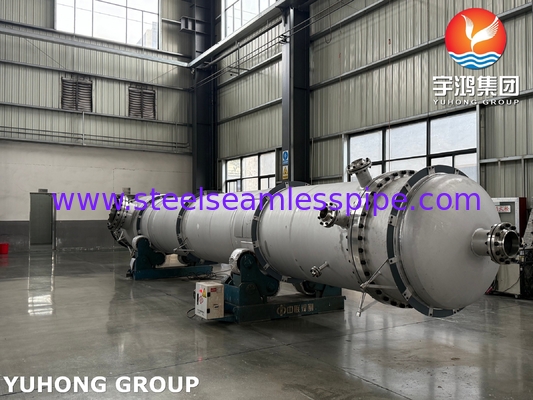

ASTM A312 TP316L naadloze buizen met ASTM A516 Gr.70 koolstofstaal schelp voor warmtewisselaar
Yuhong Holding Group Co., Ltd.is een wereldwijd gerenommeerde fabrikant en leverancier van premium industriële apparatuur, waaronder warmtewisselaars, warmteverwarmers, luchtkoelers en hun kritieke componenten.geavanceerde technologie, en een toewijding aan kwaliteit, leveren wij hoogwaardige oplossingen die voldoen aan de strenge eisen van industrieën over de hele wereld.ASTM A312 TP316L naadloze buizen met ASTM A516 Gr.70 koolstofstaal schelp voor warmtewisselaarDeze warmtewisselaars zijn ontworpen voor een superieure prestatie in hoge temperaturen en corrosieve omgevingen, waardoor ze een betrouwbare keuze zijn voor diverse industriële toepassingen.
1. ASTM A312 TP316L Chemische samenstelling en mechanische eigenschappen
ASTM A312 TP316Lis een austenitisch roestvrij staal dat bekend staat om zijn uitstekende corrosiebestendigheid, hoge sterkte en superieure lasbaarheid.die het neerslaan van carbide tijdens het lassen voorkomt, waardoor uitstekende weerstand tegen intergranulaire corrosie wordt gegarandeerd.
Chemische samenstelling van ASTM A312 TP316L
| Elementen |
Samenstelling (%) |
| Koolstof (C) |
≤ 0.03 |
| Mangan (Mn) |
≤ 200 |
| Fosfor (P) |
≤ 0.045 |
| Zwavel (S) |
≤ 0.030 |
| Silicium (Si) |
≤ 0.75 |
| Chroom (Cr) |
16.00 ¢18.00 |
| Nikkel (Ni) |
10.00 ¢ 14.00 |
| Molybdeen (Mo) |
2.00 ¢3.00 |
| Stikstof (N) |
≤ 0.10 |
Het gehalte aan molybdeen inTP316LVerbetert de weerstand tegen corrosie door putten en spleten in chlorideomgevingen, waardoor het een ideaal materiaal is voor warmtewisselaarbuizen die onder moeilijke omstandigheden worden gebruikt.
Mechanische eigenschappen van ASTM A312 TP316L
| Vastgoed |
Waarde |
| Treksterkte |
≥ 485 MPa (70.000 psi) |
| Kracht van de opbrengst |
≥ 170 MPa (25.000 psi) |
| Verlenging |
≥ 35% |
| Hardheid |
≤ 90 HRB |
Deze eigenschappen zorgen ervoor datTP316L naadloze buizeneen superieure sterkte en duurzaamheid bieden en tegelijkertijd een uitstekende corrosiebestendigheid onder hoge temperatuuromstandigheden behouden.
2. ASTM A516 Gr.70 Carbon Steel Shell
ASTM A516 Gr.70is een koolstofstaalsoort die veel wordt gebruikt voor drukvaten en warmtewisselaars.en lasbaarheid maken het geschikt voor toepassingen onder hoge druk en hoge temperatuur.
Chemische samenstelling van ASTM A516 Gr.70
| Elementen |
Samenstelling (%) |
| Koolstof (C) |
≤ 0.30 |
| Mangan (Mn) |
0.85 ¢1.20 |
| Fosfor (P) |
≤ 0.035 |
| Zwavel (S) |
≤ 0.035 |
| Silicium (Si) |
0.15 ¢0.40 |
Mechanische eigenschappen van ASTM A516 Gr.70
| Vastgoed |
Waarde |
| Treksterkte |
485 ‰ 620 MPa (70.000 ‰ 90.000 psi) |
| Kracht van de opbrengst |
≥ 260 MPa (38.000 psi) |
| Verlenging |
≥ 21% |
| Impactproef |
Geslaagd bij -50°C (-58°F) |
Het vermogen van dit koolstofstaal om extreme druk en temperaturen te weerstaan, maakt het een ideaal materiaal voor warmtewisselaarschalen.
3. Overlappend lasproces voor warmtewisselaarcomponenten
Het overlappen van lassen is een cruciaal proces dat wordt gebruikt om de duurzaamheid en corrosiebestendigheid van warmtewisselaarcomponenten te verbeteren.ASTM A516 Gr.70 koolstofstaal schalen, overlappen metTP316L roestvrij staalbiedt extra bescherming tegen corrosie en slijtage, waardoor de levensduur en betrouwbaarheid van de warmtewisselaar worden gewaarborgd.
Parameters voor de overlapping van sleutellassen
-
Materiële verenigbaarheid:
- Basismateriaal: ASTM A516 Gr.70
- Verpakkingsmateriaal: roestvrij staal TP316L
-
Lasproces:
- Onderwater boog lassen (SAW) of gas wolfraam boog lassen (GTAW) wordt meestal gebruikt voor hoogwaardige overlay.
-
Dikte:
- Overlappingsdikte: 3 ∼5 mm (afhankelijk van de toepassingsvereisten).
-
Onderzoek en inspectie:
- 100% Ultrasone testen (UT) om te garanderen dat er geen ondergrondse defecten zijn.
- Penetranttesten (PT) om te controleren of het lasoppervlak vrij is van scheuren of porositeit.
- Hydrostatische tests om de integriteit van de schelp en de buizen te waarborgen.
Het overlappingsproces vergroot de corrosiebestendigheid van de schelp, waardoor deze geschikt is voor het hanteren van agressieve vloeistoffen in warmtewisselaars.
4. Toepassingen van warmtewisselaars met ASTM A312 TP316L-buizen en ASTM A516 Gr.70-schelpen
De combinatie vanTP316L naadloze buizenenA516 Gr.70 schelpenDeze warmtewisselaars zijn veelzijdig, duurzaam en efficiënt.
Belangrijkste toepassingen
-
Chemische verwerking:
- Voor warmteterugwinning, koeling en verwarming in chemische installaties.
- Geschikt voor het hanteren van corrosieve vloeistoffen en bij hoge temperaturen.
-
Petrochemische industrie:
- Gebruikt in raffinaderijen voor warmteoverdracht tussen koolwaterstoffen en andere vloeistoffen.
-
Olie en gasindustrie:
- Voor offshore platforms, gasverwerkingsinstallaties en pijpleidingen.
- Ideaal voor omgevingen met een hoog chloridegehalte of zuur gas.
-
Energieopwekking:
- In stoomcondensatoren, voedingswaterverwarmers en andere warmtewisselaars in elektriciteitscentrales.
-
Voedsel- en drankenindustrie:
- In sanitaire warmtewisselaars voor pasteurisatie en sterilisatie.
-
Farmaceutische industrie:
- Voor warmtewisselaars die een hoge weerstand tegen verontreiniging en corrosie vereisen.
De robuuste constructie van deze warmtewisselaars en hun hoge corrosiebestendigheid zorgen voor een lange levensduur en betrouwbare prestaties in veeleisende omgevingen.
