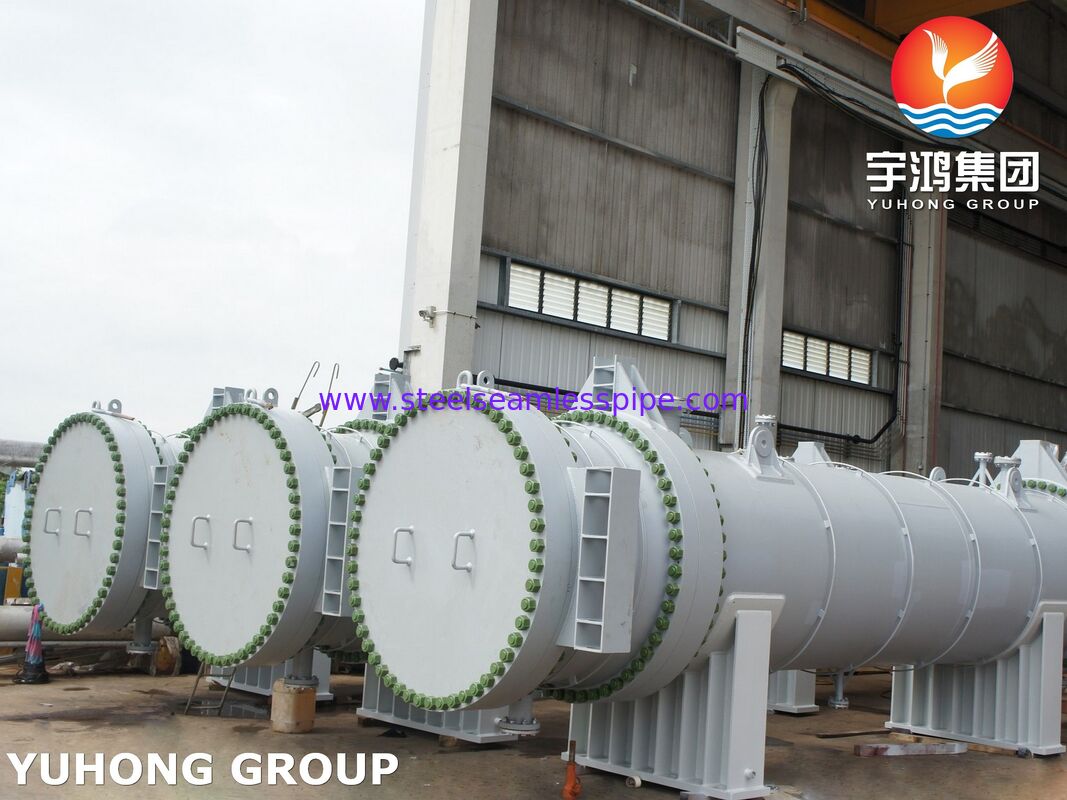

ASME VIII U-Stamp 316L Shell- en Buiswarmtewisselaar met Drijvende Kop AES voor Petrochemie

Productdetails:

Plaats van herkomst:	China
Merknaam:	Yuhong
Certificering:	ASME Section VIII, TEMA , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
Modelnummer:	AES, zwevende kop en buizenwarmtewisselaar

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Eén set.
Prijs:	Onderhandelbaar
Verpakking Details:	Pallet
Levertijd:	45 - 150 dagen
Betalingscondities:	T/T,L/C
Levering vermogen:	100 setjes per maand

Contact

Alle producten

Naadloze buizen van roestvrij staal (331)

Roestvrij staal Naadloze Buis (322)

Duplexroestvrij staalpijp (134)

Duplexroestvrij staalbuis (36)

Naaldbuis (156)

Vinnenbuis (703)

warmtewisselaar (28)

warmtewisselaarbuis (458)

Warmtewisselaarbuisbundel (49)

Warmtewisselaar Tubesheet (125)

warmtewisselaarschot (39)

Luchtkoeler (11)

Drukvat (4)

roestvrij staal gelaste pijp (61)

Roestvrij staal Gelaste Buis (132)

De Pijp van de nikkellegering (273)

De Buis van de nikkellegering (101)

De Buis van de koperlegering (250)

De Buis van het legeringsstaal (210)

Titaniumbuis (20)

heldere ontharde buis (172)

Boilerbuis (152)

staalmontage (860)

Staalflens (659)

Andere (404)

Bekledingsonderdelen (8)

Gedetailleerde productomschrijving

Markeren:

ASME VIII U-Stamp warmtewisselaar

316L roestvrijstalen warmtewisselaar

Shell- en buiswarmtewisselaar met drijvende kop

ASME VIII U-Stamp 316L Floating Head Shell en Tube Heat Exchanger AES voor petrochemie

Yuhong Group Co., Ltd.is een wereldwijde fabrikant van gecertificeerde warmteoverdrachtapparatuur en drukvaten.We zijn gespecialiseerd in het ontwerpen en produceren van een uitgebreid assortiment producten in overeenstemming met ASME Sectie VIII en TEMA normen, met inbegrip van warmtewisselaars met schelp en buis (drijvende kop, U-buis, vaste buisplaat), drukvaten en luchtkoelers.met een diameter van niet meer dan 15 mmDe apparatuur is gecertificeerd met de ASME U-Stamp en wordt wereldwijd aan klanten geleverd.

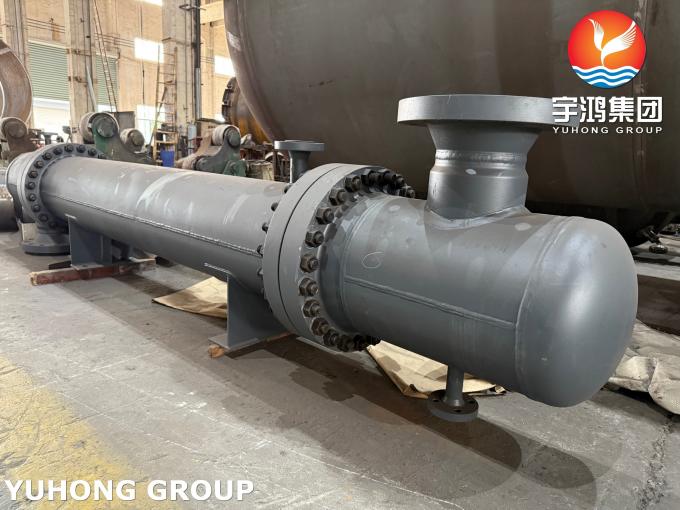

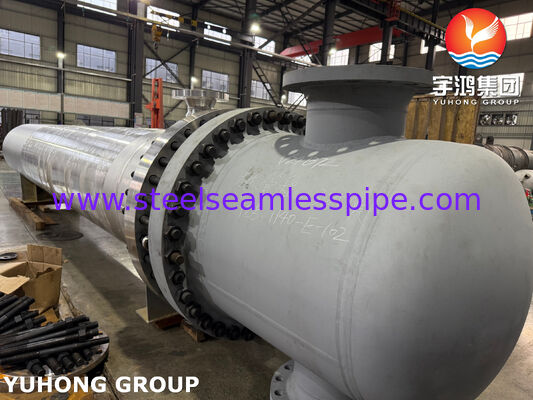

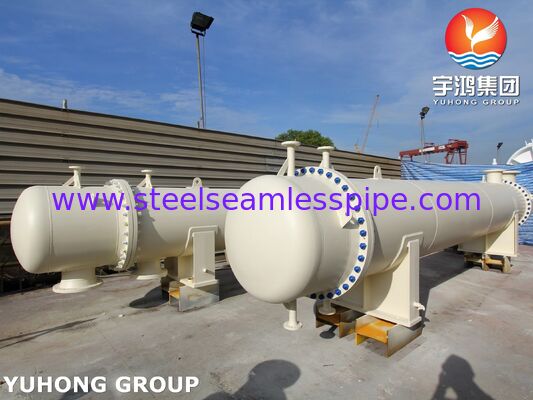

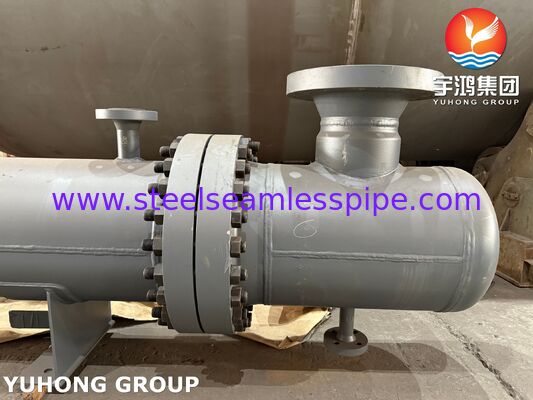

AES 316L zwevende kopwarmtewisselaar

De AES-type drijvende kop en buiswarmtewisselaar is een optimale oplossing voor procesomstandigheden die hoge betrouwbaarheid vereisen bij aanzienlijke thermische uitbreiding, verhoogde temperaturen,en frequent onderhoudHet apparaat is ontworpen en vervaardigd in strikte overeenstemming met de ASME Boiler and Pressure Vessel Code Section VIII Division 1 en TEMA (Tubular Exchanger Manufacturers Association) normen.Het gebruik van 316L roestvrij staal (Russische analoog 03Х17Н14М3) zorgt voor uitstekende corrosiebestendigheid en langere levensduur in agressieve omgevingen.

Belangrijkste technische specificatiesSleutel

Parameter	Beschrijving / Waarde
Type warmtewisselaar	AES (per TEMA-aanduiding) ️ Kanaal en afneembare dekking, eenvoudig scherm, drijvende kop met ondersteunend apparaat
Ontwerpcode	ASME-sectie VIII, afdeling 1 (U-Stamp-gecertificeerd)
Ontwerpstandaarden	TEMA-klasse R / C / B (volgens klantvereisten)
Buismateriaal	ASME SB213 TP316L (naadloos, koolstofarme roestvrij staal)
Materiaal van het buisblad	SA182 F316L / SA350 LF2 met 316L-overlay (facultatief)
Schelpenmateriaal	SA516 Gr.70 (koolstofstaal) / SA240 316L (volgens vereiste)
Schelpendiameter	met een breedte van niet meer dan 50 mm
Lange buizen	tot 12000 mm
Oppervlakte van warmteoverdracht	tot 2000 m2
Ontwerpdruk	Tot 10 MPa (project-specifiek)
Ontwerptemperatuur	Van -50°C tot +450°C

Kwaliteitscontrole en testen

Testtype	Beschrijving
Hydrostatische test	b. met een vermogen van meer dan 50 W;1
Pneumatische test	Geïnstalleerd in een waterdichtheid van meer dan 100 mm
Niet-destructieve test (NDT)	Radiografische (RT), ultrasone (UT), kleurstofpenetrante (PT) en magnetische deeltjes (MT) inspectie van lassen en onedele metalen
Leekproeven	Verificatie van buis-to-buisplaatverbindingen (uitgebreid en gelast), met inbegrip van heliumlekkenonderzoek op aanvraag
Materiaalcertificering	Volledige traceerbaarheid met certificaten van EN 10204 3.1

Voordelen van het ontwerp van de zwevende kop

Termische expansiecompensatie.De drijvende kop laat de buis bundel uit te breiden en vrij te samentrekken, onafhankelijk van de schaal.die cruciaal is voor temperatuurverschillen van meer dan 50 °C tussen de twee vloeistoffen.
Makkelijk onderhoud en schoonmaak.De buisbundel is volledig afneembaar van de schelp en biedt toegang tot het gehele buitenoppervlak van de buizen en de interne holte van de schelp voor mechanische reiniging, inspectie of vervanging van de buizen.Aanbevolen voor diensten die gevoelig zijn voor vervuiling en afzetting.
Hoge betrouwbaarheid in zware omstandigheden.Het ontwerp is bestand tegen significante drukdaling en temperatuurschommelingen, waardoor het geschikt is voor de meest kritieke proceslussen.
Corrosiebestendigheid van 316L-materiaal.Het lage koolstofgehalte elimineert sensibilisatie en intergranulaire corrosie na het lassen.terwijl het gehalte aan molybdeen zorgt voor weerstand tegen corrosie in putten en spleten in chloridehoudende omgevingen.

Technische punten

- Met z'n zakdoeken om.Voor processen waarbij de corrosieve agressie van media verschilt (bijv. corrosieve vloeistof in buizen, neutrale vloeistof in de schil),bimetallische buisplaten worden gebruikt een basis van koolstofstaal (SA350 LF2) met laslaag of beklede laag van 316LDit zorgt voor kosteneffectiviteit zonder afbreuk te doen aan de betrouwbaarheid.
Bufferconfiguratie.Segmenteel of dubbelsegmenteel aangelegde baffels optimaliseren de snelheid van de dwarsstroom aan de schelpzijde, waardoor de warmteoverdrachtefficiëntie wordt verbeterd en doorstroomgeïnduceerde trillingen van buizen worden voorkomen.
Tube-to-Tubesheet Joints.Verbindingen worden uitgevoerd met behulp van uitbreiding, afdichting of een combinatie van beide, afhankelijk van de bedrijfsomstandigheden en de vereiste dichtheid.

Toepassingen

Olie raffinage (voorverhitting van ruwe olie, condensatie, koeling van producten)
Petrochemische en chemische industrie (warmte-uitwisseling in reactoren, dampcondensatie, warmterugwinning)
Gasverwerking (koeling en verwarming van procesgassen)
Energieopwekking (koelmachines voor smeerolie, condensatoren, voedingswatertoestellen)
Voedsel- en farmaceutische industrie (316L roestvrij staalconstructie voor hoge zuiverheidsvereisten)

Waarom de Yuhong Group kiezen

ASME U-Stamp-certificering.Volledige naleving van ASME BPVC Sectie VIII Divisie 1, wereldwijd erkend.
TEMA Compliance.Ontwerp en fabricage in overeenstemming met TEMA klasse R (serious refinery service), C (general commercial) en B (chemical process).
Custom Engineering.Ontwikkeling van warmtewisselaars die zijn afgestemd op de specifieke procesparameters van de klant: thermische berekening, hydraulische analyse, mechanisch ontwerp en materiaalkeuze.
Volledige leveringscyclus.Vervaardiging van warmteoverdrachtapparatuur, levering van onderdelen en onderdelen en ondersteuning na verkoop.
Global Logistics.Ervaring met export naar GOS-landen, Europa, het Midden-Oosten en Zuidoost-Azië.

Veelgestelde vragen

Wat is het verschil tussen een drijvend hoofd en een U-buis bundel?

Bij zwevende kopwisselers kan de buisbundel volledig worden verwijderd voor het reinigen en inspecteren van zowel de binnenkant als de buitenkant van de buizen.Het schoonmaken van het binnenste oppervlak van de bochten is moeilijk.. Drijvende koppen zijn de voorkeur voor diensten met potentiële vervuilingsproblemen.

Wat betekent de TEMA-benaming AES?

A ¢ Voorkant stilstaande koptype (kanaal met afneembare deksel); E ¢ Schelptype (eenvoudige schelptype); S ¢ Achterkant schelptype (drijvende kop met steunapparaat).Dit is een van de meest voorkomende en onderhoudsvriendelijke configuraties.

Wat is het voordeel van 316L roestvrij staal 304L?

316L bevat 2-3% molybdeen, wat de weerstand tegen corrosie door putten en spleten aanzienlijk verbetert, vooral in omgevingen met chloriden en andere agressieve componenten.

Welke TEMA-klasse moet ik kiezen voor mijn proces?

1. Klasse R- Strenge eisen voor olie- en grote industriële installaties.
2. Klasse C¢ Gematigde eisen voor algemene commerciële toepassingen.
3. Klasse B¢ chemische procesdiensten (vaak vervaardigd van roestvrij staal en hooggelegeerd staal).

Onderzoek en bestelling

Voor een offerte, technisch advies of grootte van de warmtewisselaar op basis van uw specifieke parameters, neem dan contact met ons op:
