ASME SA249 Roestvrij staal splijtbuissplijt type L
Voor wat worden vinnenbuizen gebruikt?
De belangrijkste onderdelen van warmtewisselaars zijn schubben met vinnen, een reeks schubben die aan de buitenzijde zijn aangevuld om het contactgebied met de buitenvloeistof te vergroten.om warmte uit te wisselen en tussen de vloeistof in de buis en de vloeistof buiten de buisVinnige buizen zijn langwerpige met aluminium beklede platte buizen van koolstofstaal met gelaste aluminiumvinnen.
De metalen band (aluminium, koper of roestvrij staal) wordt aan het buitenste oppervlak van de basisbuis bevestigd door wikkeling, las of inleg.De belangrijkste functie is het vergroten van het warmte-uitwisselingsgebied en het verbeteren van de warmteoverdracht op de luchtzijde.

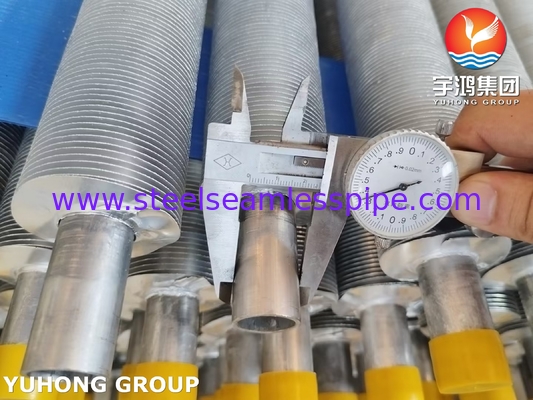

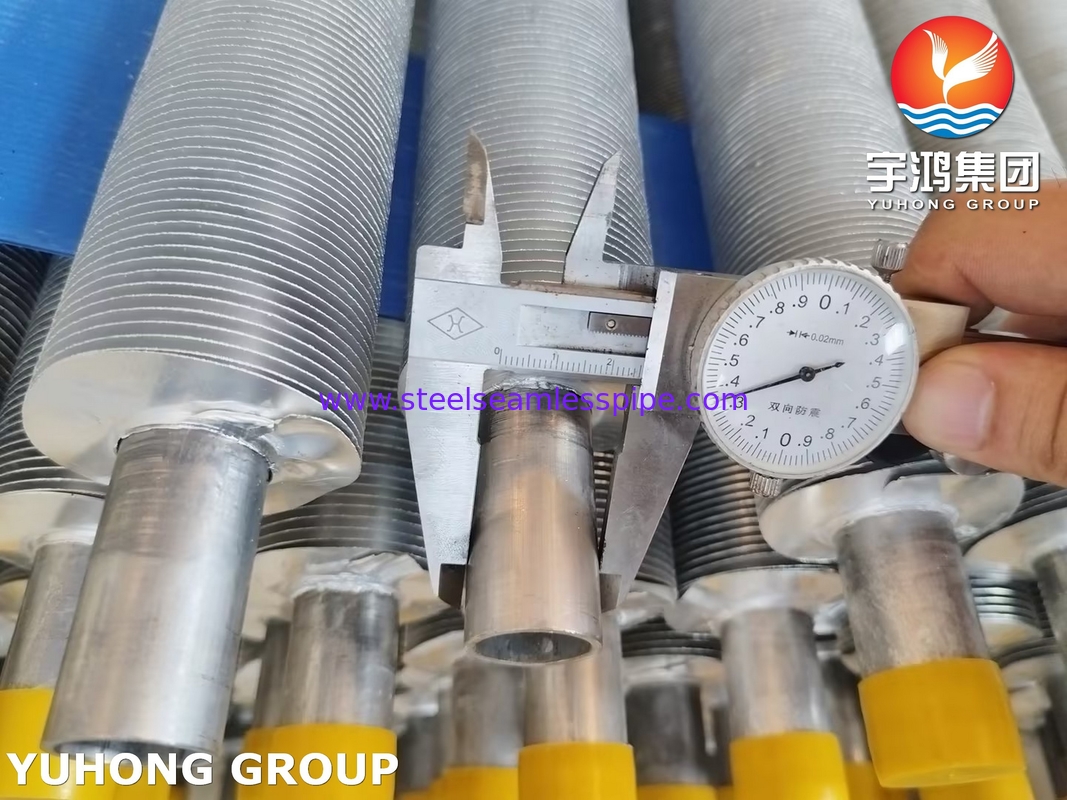

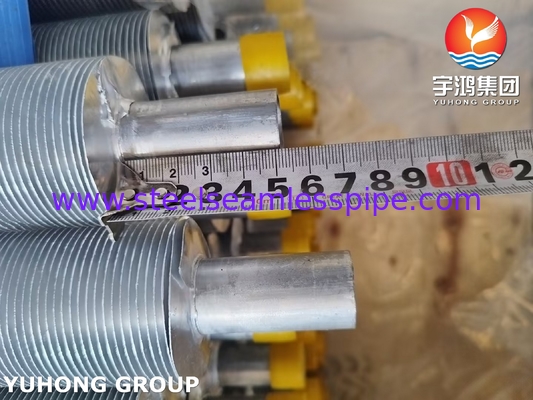

De vinstrip wordt in een specifieke hoek gewikkeld (bijvoorbeeld een spiraalhoek van 30° tot 60°) om een continue spiraalvin te vormen, die kan worden gemarkeerd als "Type L".
De wortel van de vin is L-vormig en wordt met mechanische vergrendeling of las aan de basisbuis bevestigd om de contactsterkte tussen de vin en de basisbuis te verhogen en loskomen te voorkomen.
In de petrochemische industrie worden dergelijke vinnenbuizen vaak gebruikt in luchtkoelers,terugwinning van afvalwarmte en andere scenario's, en moeten worden geselecteerd op basis van de kenmerken van het medium (temperatuur, corrosieve werking), de omgevingsomstandigheden (windsnelheid, stof) en kostenfactoren.
Kernvoordelen
Efficiënte warmteoverdracht: de uitgebreide oppervlakte van de vin kan 10 tot 30 keer groter zijn dan die van de basisbuis, waardoor de warmteoverdracht aan de luchtzijde aanzienlijk wordt verbeterd.
Corrosiebestendigheid: Als aluminiumvinnen + koolstofstaal basisbuizen (Al-Fe bimetallisch) worden gebruikt, heeft het zowel kostenvoordelen als atmosferische corrosiebestendigheid.
Mechanische sterkte: Door de L-vormige wortelvorming of het lasproces vallen de vinnen niet gemakkelijk af bij een hoge luchtstroom.
Economisch: lagere kosten dan gewalste vinnenbuis (Embedded Fin), geschikt voor grootschalige toepassing.
SS304 Chemische samenstellingen
| Elementen |
% aanwezig |
| Koolstof (C) |
0.07 |
| Chroom (Cr) |
17.50 - 19.50 |
| Mangan (Mn) |
2.00 |
| Silicium (Si) |
1.00 |
| Fosfor (P) |
0.045 |
| Zwavel (S) |
0.015b) |
| Nikkel (Ni) |
8.00 - 10.50 |
| Stikstof (N) |
0.10 |
| IJzer (Fe) |
Gewicht |
SS304 Mechanische eigenschappen
| Vastgoed |
Waarde |
| Alomvattende kracht |
210 MPa |
| Bewijs van stress |
210 min MPa |
| Treksterkte |
520 - 720 MPa |
| Verlenging |
45 Min% |
Toepassing
Luchtkoeler:
Gebruikt voor het koelen van olie en gas bij hoge temperatuur (zoals uitlaatgas van een katalysator), lichte koolwaterstofcondensatie (zoals LPG-recuperatie).
Voorbeeld: Wound Fin Tube wordt gewoonlijk gebruikt in API 661-standaardluchtkoeler, en het type vin wordt geselecteerd op basis van de gemiddelde temperatuur (zoals roestvrijstalen vin voor hoge temperatuur).
Systemen voor terugwinning van afvalwarmte:
Om warmte terug te winnen in een rookgasverwarmingsketel moet het vinmateriaal bestand zijn tegen oxidatie bij hoge temperaturen (zoals roestvrij staal 409).
Verkoelingstoestellen:
Externe vinnenbuizen van ammoniak- of freoncondensatoren, aluminiumvinnen kunnen gewicht verminderen en corrosie voorkomen.
