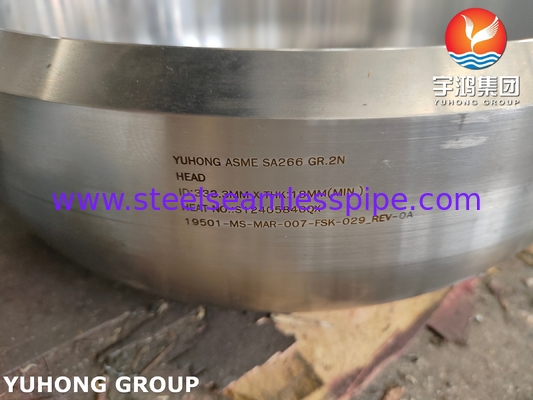

ASME SA 266 GR.2N Hoofd voor hoogdrukwarmtewisselaars, reactoren, opslagtanks
De SA-266 Gr.2N-kop wordt veel gebruikt in drukvaten en ketelsystemen voor niet-corrosieve media vanwege zijn zuinigheid, stabiliteit bij gemiddelde temperaturen en eenvoudige verwerking.In zwavelhoudende of zure omgevingen, wordt aanbevolen om te upgraden naar Cr-Mo-legeringsstaal (zoals SA-387 Gr.11) of roestvrij staal (SA-240 304L) en de productie- en testnormen strikt te volgen om een veilige bediening te garanderen.
De vlinderkop bestaat uit het kroondeel (Kroonstraal) en de overgangszone van de vouwrand (Knuckle Radius), en de geometrie ligt tussen de elliptische kop en de platte cover.

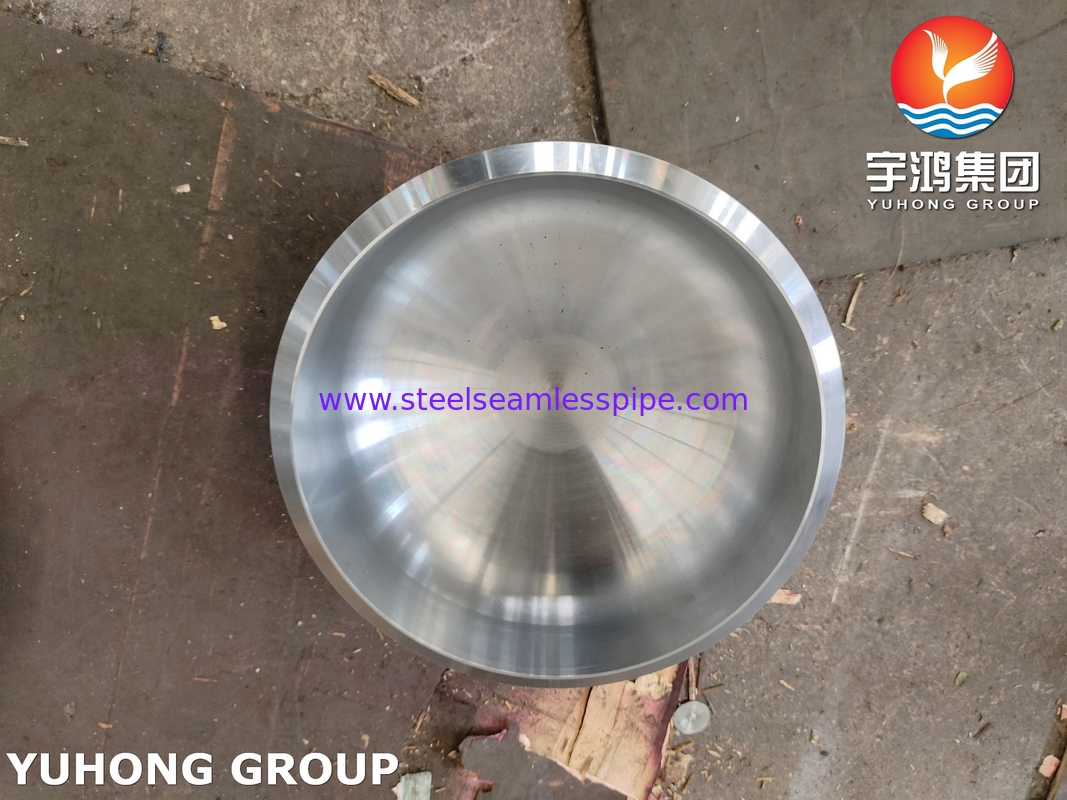

De elliptische kop bestaat uit de halfgrote as (a) en de halfkleine as (b).en het is een van de meest gebruikte koptypen in drukvaten.
Vlinderkop Lage productiekosten, eenvoudig gieten Grote spanningsconcentratie, zwakker draagvermogen dan een elliptische kop Gemiddelde en lage druk, zeldzame cyclische belastingen
Elliptieke kop Eenvormige spanningsverdeling, hogedruklagers Hoge malkosten, complex diep trekproces Hoge druk, vermoeidheidsbelasting omgeving
Verplichtingen inzake de chemische samenstelling
| Posten |
Chemische voorschriften voor ASTM A266, % |
| Gr. 1 en 2 |
Gr. 3 |
Gr. 4 |
| C |
≤ 0.30 |
≤ 0.35 |
≤ 0.30 |
| Deeltjes |
0.40 ~ 1.05 |
0.80 tot 1.35 |
0.80 tot 1.35 |
| P |
≤ 0.025 |
≤ 0.025 |
≤ 0.025 |
| S |
≤ 0.025 |
≤ 0.025 |
≤ 0.025 |
| - Jawel. |
0.15 tot 0.35 |
0.15 tot 0.35 |
0.15 tot 0.35 |
Warmtebehandeling
Na het smeden en vóór het opnieuw verwarmen voor warmtebehandeling worden de smeden overeenkomstig ASTM A266 zo afgekoeld dat beschadiging wordt voorkomen en de transformatie plaatsvindt.Alle ASTM A266 smeedstukken worden met behulp van een van de vier processen warmtebehandeld: gloeien, normaliseren, normaliseren en tempereren, of vloeistofdoofen en tempereren.
Mechanische eigenschappen
Tensile
Verplichtingen |
Gr. 1 |
Gr. 2 en 4 |
Gr. 3 |
T.S. Min.
Ksi [Mpa] |
60 tot 85
[415 tot en met 585] |
70 tot 95
[485~655] |
75 tot 100
[515~690] |
Y.S. min.
Ksi [Mpa] |
30
[205] |
36
[50] |
37.5
[261] |
EL. in 2" of
[65 mm]
Min. % |
23
[18] |
20
[18] |
19
[17] |
R.o.A.
Min. % |
38 |
33 |
30 |
ASTM A266
Graad |
Brinellhardheid
HBW |
| 1 |
121 tot 170 |
| 2 |
137 tot 197 |
| 3 |
156 tot 207 |
| 4 |
137 tot 197 |
Toepassingsscenario's van koppen
Typische uitrusting:

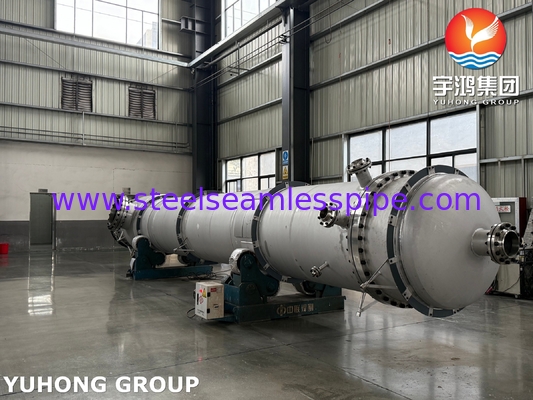

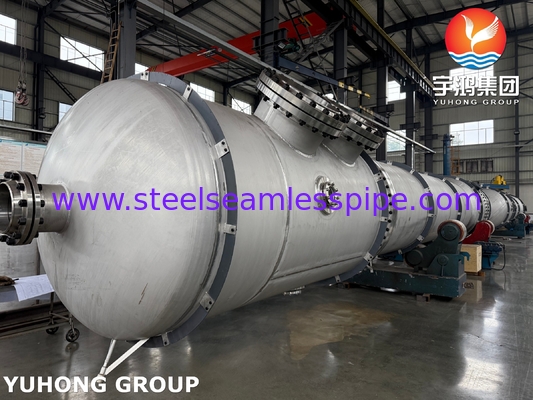

Drukvaten: eindkoppen van reactoren, opslagtanks en warmtewisselaars (zoals elliptische en vlinderkoppen).
Koelinstallatie: stoomvaten en kopkoppen, ontwerptemperatuur ≤425°C.
Petrochemische eenheden: halfrondkoppen van hydrogeneratiereactoren en fractionatietorens, bestand tegen waterstofcorrosie bij middelmatige temperatuur.
Toepasselijke media:
Niet-corrosieve vloeistoffen (water, stoom, olieproducten).
Zwak corrosieve omgeving (bevat een kleine hoeveelheid H2S/CO2, zwavelgehalte moet worden gecontroleerd).
