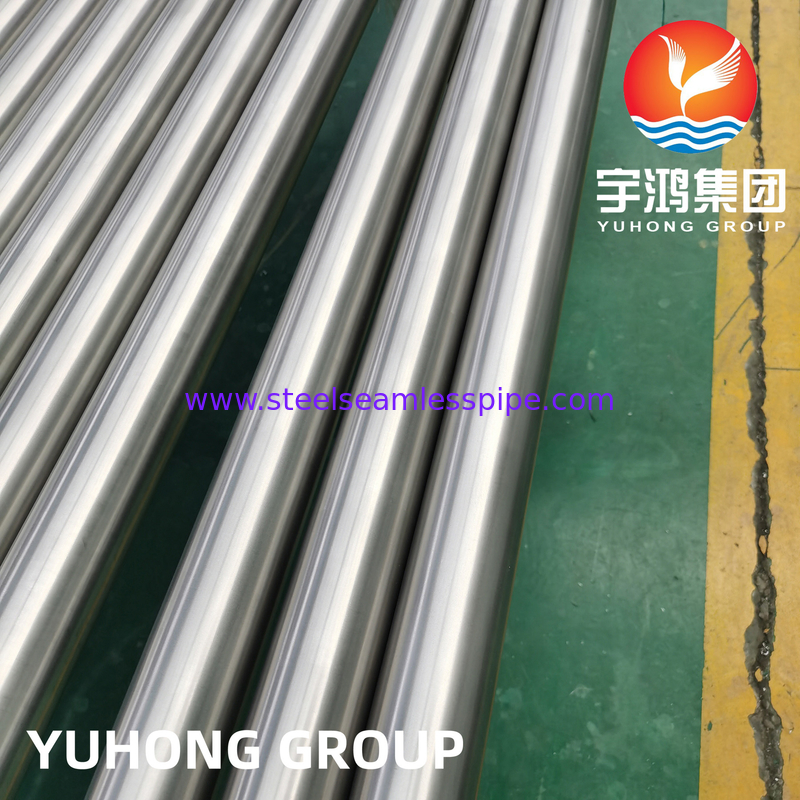

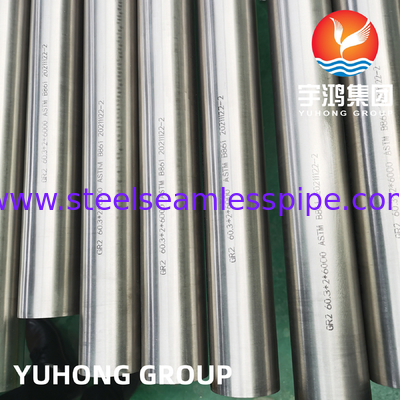

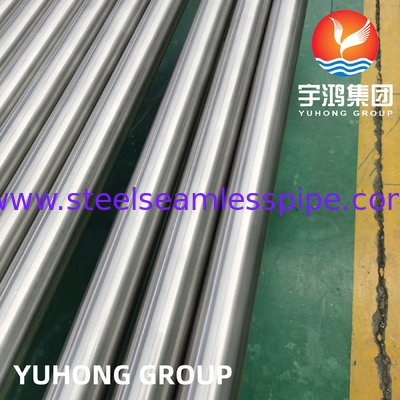

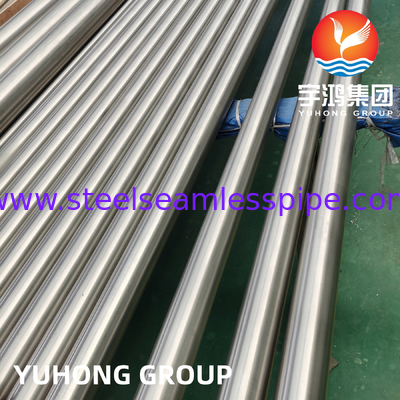

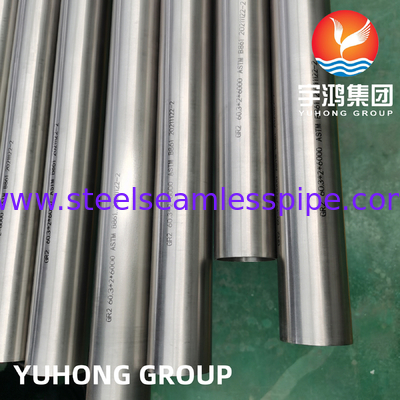

ASTM B861 Grade 2 UNS R50400 Titanium Alloy Naadloze Pijp
ASTM B861 Grade 2 titaniumlegering naadloze pijp is gemaakt van industrieel puur titanium, dat uitstekende corrosiebestendigheid, gemiddelde sterkte en goede ductiliteit combineert. De naadloze structuur wordt bereikt door extrusie- of walsen, zonder het risico op lasfouten, en is geschikt voor hoge druk en zware omgevingen.
Dit materiaal heeft uitstekende weerstand tegen zeewater, chloriden, verschillende zuren en basen, en heeft een lage dichtheid (hoge sterkte-gewichtsverhouding), is niet-magnetisch en biocompatibel.
Typische toepassingen zijn chemische pijpleidingen, offshore platformsystemen, ontziltingsapparatuur voor zeewater en warmtewisselaars. Het is het voorkeursmateriaal voor corrosieve omstandigheden die een lange levensduur en hoge betrouwbaarheid vereisen, maar er moet aandacht worden besteed aan de hoge kosten en galvanische corrosiebescherming bij aansluiting op andere metalen.
Chemische Samenstelling van ASTM B861 Grade 2 Titanium Naadloze Pijpen
| Element |
Chemische Samenstelling % |
| Grade 1 |
Grade 2 |
Grade 3 |
Grade 5 |
Grade 7 |
Grade 9 |
Grade 11 |
Grade 12 |
Grade 23 |
| Stikstof, max |
0.03 |
0.03 |
0.05 |
0.05 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
| Koolstof, max |
0.08 |
0.08 |
0.08 |
0.08 |
0.08 |
0.08 |
0.08 |
0.08 |
0.08 |
| Waterstof, max |
0.015 |
0.015 |
0.015 |
0.015 |
0.015 |
0.015 |
0.015 |
0.015 |
0.0125 |
| IJzer, max |
0.20 |
0.30 |
0.30 |
0.40 |
0.30 |
0.25 |
0.20 |
0.30 |
0.25 |
| Zuurstof, max |
0.18 |
0.25 |
0.35 |
0.20 |
0.25 |
0.15 |
0.18 |
0.25 |
0.13 |
| Aluminium |
… |
… |
… |
5.5-6.75 |
… |
2.5-3.5 |
… |
… |
5.5-6.5 |
| Vanadium |
… |
… |
… |
3.5-4.5 |
… |
2.0-3.0 |
… |
… |
3.5-4.5 |
| Tin |
… |
… |
… |
… |
… |
… |
… |
… |
… |
| Ruthenium |
… |
… |
… |
… |
… |
… |
… |
… |
… |
| Palladium |
… |
… |
… |
… |
0.12-0.25 |
… |
0.12-0.25 |
… |
… |
| Molybdeen |
… |
… |
… |
… |
… |
… |
… |
0.2-0.4 |
… |
| Chroom |
… |
… |
… |
… |
… |
… |
… |
… |
… |
| Nikkel |
… |
… |
… |
… |
… |
… |
… |
0.6-0.9 |
… |
| Niobium |
… |
… |
… |
… |
… |
… |
… |
… |
… |
| Zirkonium |
… |
… |
… |
… |
… |
… |
… |
… |
… |
| Silicium |
… |
… |
… |
… |
… |
… |
… |
… |
… |
| Residuen, max elk |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
| Residuen, max totaal |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
| Titanium |
balans |
balans |
balans |
balans |
balans |
balans |
balans |
balans |
balans |
ASTM B861 Grade 2 Treksterkte van Titanium Naadloze Pijpen
| Grade |
Treksterkte, min |
Vloeigrens (0.2% Offset) |
Rek 2 in. of 50 mm |
| |
min |
max |
| Ksi |
(Mpa) |
Ksi |
(Mpa) |
Ksi |
(Mpa) |
meetlengte min % |
|
| Grade 1 |
35 |
(240) |
25 |
(170) |
45 |
(310) |
24 |
| Grade 2 |
50 |
(345) |
40 |
(275) |
65 |
(450) |
20 |
| Grade 3 |
65 |
(450) |
55 |
(380) |
80 |
(550) |
18 |
| Grade 5 |
130 |
(895) |
120 |
(828) |
… |
… |
10 |
| Grade 7 |
50 |
(345) |
40 |
(275) |
65 |
(450) |
20 |
| Grade 9 |
90 |
(620) |
70 |
(483) |
45 |
… |
15 |
| Grade 11 |
35 |
(240) |
25 |
(170) |
… |
(310) |
24 |
| Grade 12 |
70 |
(483) |
50 |
(345) |
… |
… |
18 |
| Grade 23 |
120 |
(828) |
110 |
(759) |
… |
… |
10 |
Toepassing
Chemische en petrochemische industrie
Procespijpleidingen, reactoren en warmtewisselaarleidingen voor het transport van zeer corrosieve media (zoals chloride-ionen, zure oplossingen en organische zuren).
Vervang roestvrij staal in omgevingen met hoge temperaturen en een hoog chloorgehalte waar putcorrosie/spanningscorrosie kan optreden, waardoor de levensduur van de apparatuur aanzienlijk wordt verlengd.
Scheepsbouw en schepen
Pijpleidingen voor zeewaterkoelsystemen, onderzeese olie- en gaspijpleidingen en hogedruk manifolds voor boorplatforms.
Bestand tegen zeewatercorrosie en biologische hechting, vermindert onderhoudskosten en is geschikt voor gelegenheden met lange servicecycli.
Energie en milieubescherming
Verdamperbuizen en pekelverwarmingsbuizen in ontziltingsinstallaties voor zeewater
Rookgasontzwaveling (FGD) systeem sproeipijpen, schoorsteenbekledingen
High-end industriële systemen
Luchtvaart hydraulische pijpleidingen, ruimtevaart brandstofleidingen
Farmaceutische/bio-engineering schone pijpleidingen
