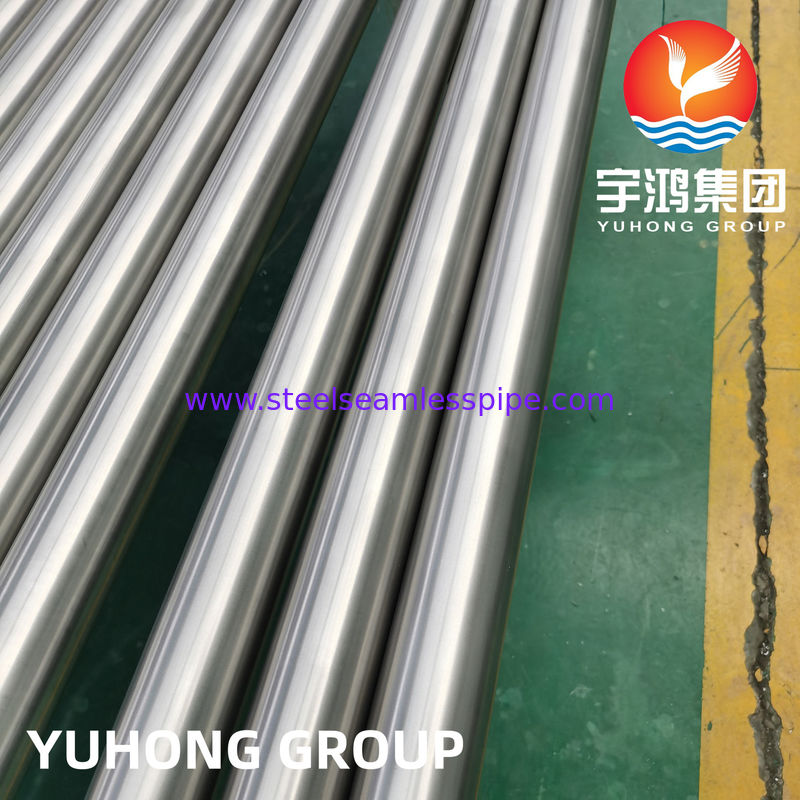

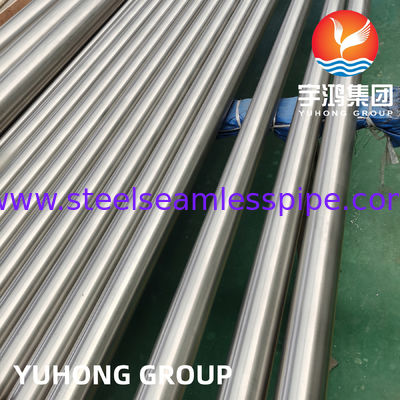

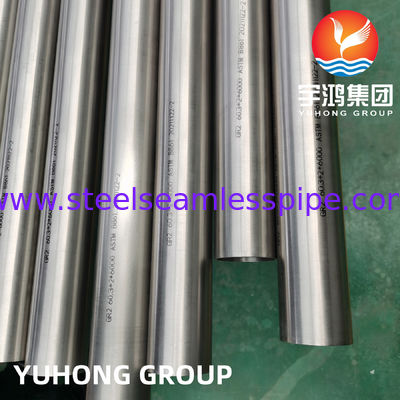

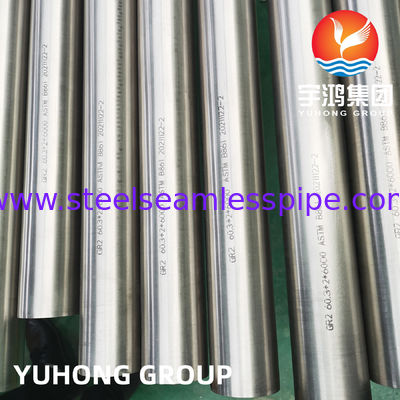

ASTM B861 Klasse 2 UNS R50400 naadloze buis van titaniumlegering
ASTM B861 seamless tube is gemaakt van industrieel zuiver titanium, dat uitstekende corrosiebestendigheid, middelmatige sterkte en goede ductiliteit combineert.De naadloze structuur wordt bereikt door extrusie of rolling, zonder risico op lasfouten, en geschikt voor hoge druk en ruwe omgevingen.
Dit materiaal heeft een uitstekende weerstand tegen zeewater, chloriden, verschillende zuren en alkalis en heeft een lage dichtheid (hoge sterkte/gewichtsverhouding), is niet-magnetisch en biocompatibel.
Typische toepassingen zijn chemische pijpleidingen, offshoreplatformsystemen, zeewaterontziltingstoestellen en warmtewisselaars.Het is het voorkeurmateriaal voor corrosieve omstandigheden die een lange levensduur en hoge betrouwbaarheid vereisen, maar er dient aandacht te worden besteed aan de hoge kosten en de galvanische corrosiebescherming bij verbinding met andere metalen.
Chemische samenstelling van ASTM B861 seamless tubes van titanium van klasse 2
| Elementen |
Chemische samenstelling % |
| Graad 1 |
Graad 2 |
Graad 3 |
Graad 5 |
Graad 7 |
Graad 9 |
Grade 11 |
Grade 12 |
Graad 23 |
| stikstof, max. |
0.03 |
0.03 |
0.05 |
0.05 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
| koolstof, max. |
0.08 |
0.08 |
0.08 |
0.08 |
0.08 |
0.08 |
0.08 |
0.08 |
0.08 |
| Waterstof, max. |
0.015 |
0.015 |
0.015 |
0.015 |
0.015 |
0.015 |
0.015 |
0.015 |
0.0125 |
| ijzer, max. |
0.20 |
0.30 |
0.30 |
0.40 |
0.30 |
0.25 |
0.20 |
0.30 |
0.25 |
| Zuurstof, max. |
0.18 |
0.25 |
0.35 |
0.20 |
0.25 |
0.15 |
0.18 |
0.25 |
0.13 |
| Aluminium |
- Wat is er? |
- Wat is er? |
- Wat is er? |
5.5-6.75 |
- Wat is er? |
2.5-3.5 |
- Wat is er? |
- Wat is er? |
5.5-6.5 |
| vanadium |
- Wat is er? |
- Wat is er? |
- Wat is er? |
3.5-4.5 |
- Wat is er? |
2.0-3.0 |
- Wat is er? |
- Wat is er? |
3.5-4.5 |
| Blik |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
| Ruthenium |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
| Palladien |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
0.12-0.25 |
- Wat is er? |
0.12-0.25 |
- Wat is er? |
- Wat is er? |
| Molybdeen |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
0.2-0.4 |
- Wat is er? |
| Chroom |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
| Nikkel |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
0.6-0.9 |
- Wat is er? |
| Niobium |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
| Ziconium |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
| Silicium |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
| Reststoffen, max. per stuk |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
| Reststoffen, maximaal totaal |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
| Titanium |
balans |
balans |
balans |
balans |
balans |
balans |
balans |
balans |
balans |
ASTM B861 Klasse 2 Treksterkte van naadloze titaniumbuizen
| Graad |
Treksterkte, min |
Rentevermogen (0,2% Offset) |
Verlenging 2 inch of 50 mm |
| |
Min. |
max. |
| Ksi |
(Mpa) |
Ksi |
(Mpa) |
Ksi |
(Mpa) |
metingen van de lengte min % |
|
| Graad 1 |
35 |
(240) |
25 |
(170) |
45 |
(310) |
24 |
| Graad 2 |
50 |
(345) |
40 |
275 |
65 |
(450) |
20 |
| Graad 3 |
65 |
(450) |
55 |
(380) |
80 |
(550) |
18 |
| Graad 5 |
130 |
(895) |
120 |
(828) |
- Wat is er? |
- Wat is er? |
10 |
| Graad 7 |
50 |
(345) |
40 |
275 |
65 |
(450) |
20 |
| Graad 9 |
90 |
(620) |
70 |
(483) |
45 |
- Wat is er? |
15 |
| Grade 11 |
35 |
(240) |
25 |
(170) |
- Wat is er? |
(310) |
24 |
| Grade 12 |
70 |
(483) |
50 |
(345) |
- Wat is er? |
- Wat is er? |
18 |
| Graad 23 |
120 |
(828) |
110 |
(759) |
- Wat is er? |
- Wat is er? |
10 |
Toepassing
Chemische en petrochemische industrie
Procesleidingen, reactoren en warmtewisselaarleidingen voor het transport van zeer corrosieve media (zoals chloride-ionen, zure oplossingen en organische zuren).
Vervang roestvrij staal in omgevingen met hoge temperaturen en een hoog chloorgehalte, waar pitting/stresscorrosie vaak voorkomt, waardoor de levensduur van de apparatuur aanzienlijk wordt verlengd.
Maritieme techniek en schepen
Zeewaterkoelingssystemen, onderzeese olie- en gasleidingen en boorplatforms met hogedrukcollectoren.
Ze zijn bestand tegen corrosie door zeewater en biologische hechting, verminderen onderhoudskosten en zijn geschikt voor gelegenheden met lange servicecycli.
Energie en milieubescherming
Verdunnerbuizen en pekelverwarmingsbuizen voor zeewaterontziltingsinstallaties
Sproeipijpen voor ontzwaveling van rookgassen (FGD), schoorsteenvoeringen
High-end industriële systemen
Hydraulische luchtvaartleidingen, lucht- en ruimtevaartbrandstofleidingen
Schone pijpleidingen voor farmaceutische en biotechnologische industrieën
