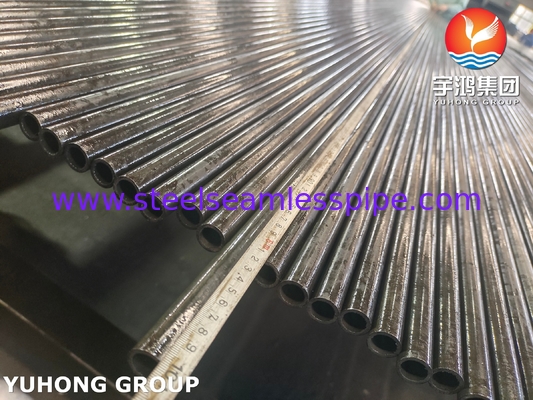

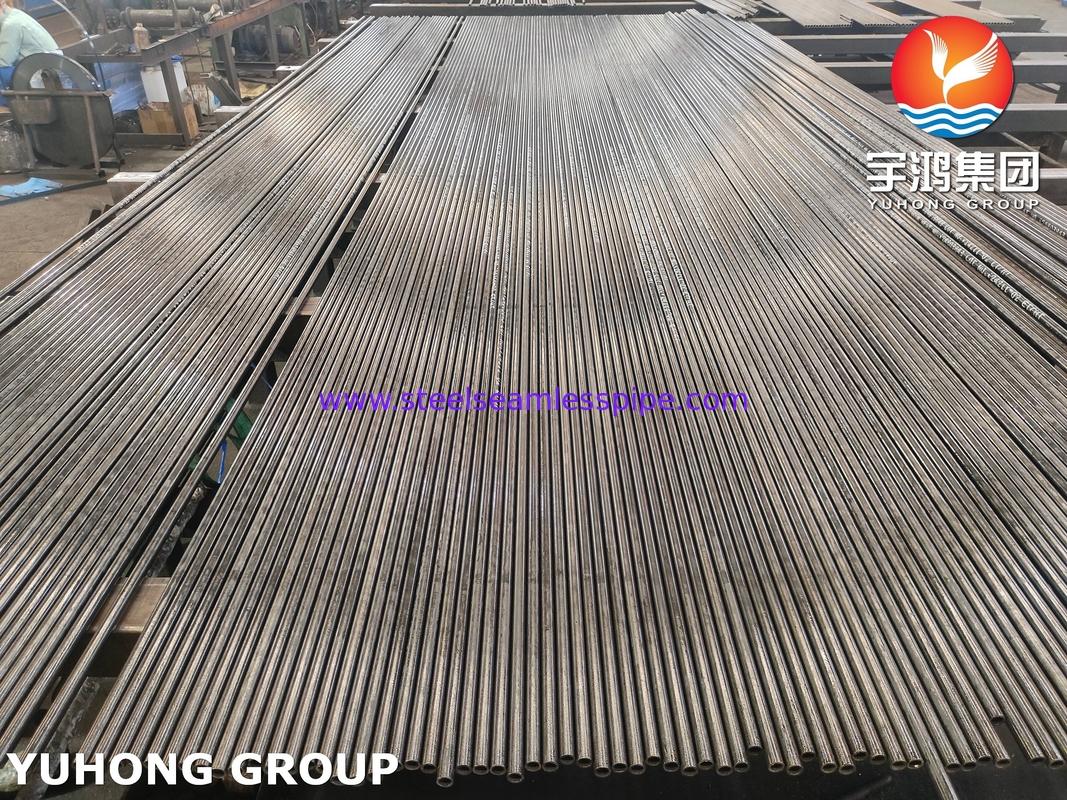

ASTM A213 T5 naadloze buis van legeringsstaal voor industriële ketels

1Materiële samenstelling

2.Standaard: ASTM A213

Deze norm heeft specifiek betrekking op naadloze ketels, superverwarmers en warmtewisselaars van ferritisch en austenitisch staal, bestemd voor hoge temperatuur onder druk.

Graad: T5

Hiermee wordt een specifieke chrom-molybdeen (Cr-Mo) legeringstaalcompositie aangeduid.

3. Materiaaltype: laaggelegeerd staal

Het is onderscheiden van koolstofstaal en roestvrij staal (austenitische soorten zoals 304, 316 vallen ook onder ASTM A213 maar hebben verschillende kwaliteitsbenamingen zoals TP304, TP316).

4. naadloze vervaardiging:

Buizen worden geproduceerd zonder een gelaste naad, meestal door processen zoals extrusie, rotatiepersing (Mannesmann-proces) of plundering.

Hoger sterkte en integriteit: geen zwak punt van een las.

Betere drukbeheersing: essentieel voor ketels en druktoepassingen.

Eenvormigheid: meer consistente structuur en eigenschappen rond de omtrek.

Betere weerstand tegen corrosie/erosie: geen lasnaad die gevoelig is voor preferentiële aanvallen.

5. Belangrijkste eigenschappen en waarom T5 wordt gebruikt:

Goede hoogtemperatuursterkte (creepsterkte): behoudt de sterkte goed bij temperaturen die vaak voorkomen in ketels en superverwarmers (typisch tot ~ 650 °C / 1200 °F voor langdurige bediening,Hoewel de exacte grenzen afhankelijk zijn van de stress)Molybdeen is de sleutel.

Goede oxidatiebestendigheid: Chroom vormt een beschermende oxideschaal die bestand is tegen afbraak door hete rookgassen.

Goed bestand tegen sulfidatie: beter presteert dan lager gelegeerde stalen (zoals T11/T12) in omgevingen met zwavelverbindingen.

Gematigde corrosiebestendigheid: beter dan koolstofstaal, maar minder dan roestvrij staal.

Lasbaarheid: over het algemeen beschouwd als lasbaar met passende voorverhitting, warmtebehandeling na las (PWHT - stressverlichting) en procedures (gemeenschappelijke processen omvatten GTAW, SMAW, SAW).PWHT is van cruciaal belang voor het herstellen van eigenschappen en het verlichten van stress in de HAZ.

6. Gemeenschappelijke toepassingen:

met een vermogen van niet meer dan 10 W,

Energiecentrales op fossiele brandstoffen:

Kesselbuizen (vooral in zones met een hogere temperatuur)

Superverwarmingsbuizen

Verwarmingsbuizen

Warmtewisselaars: In chemische/petrochemische installaties waar bij bedrijfstemperatuur een betere sterkte vereist is dan koolstofstaal, maar volledige roestvrijheid niet nodig is.

Raffinaderijleidingen en -apparatuur: voor specifieke hoogtemperatuurprocesstromen.

Drukvaten: onderdelen die werken bij verhoogde temperaturen.

7. Warmtebehandeling (volgens ASTM A213):

T5-buizen worden geleverd in de stressvrije toestand.

Het verlichten van de spanning houdt in dat de buizen worden verwarmd tot een temperatuur onder de lagere kritieke transformatietemperatuur (Ac1), worden vastgehouden en langzaam worden afgekoeld.Dit verlicht de interne spanningen van de productie zonder de microstructuur (ferriet + carbide) aanzienlijk te veranderen.

Opmerking: andere Cr-Mo-soorten zoals T91 vereisen normalisatie en tempering, maar T5 is specifiek stressvrij.

8Test & inspectie (volgens ASTM A213):

Hydrostatische test: elke buis wordt onder druk getest.

Niet-destructieve elektrische test (NDE): Elke buis wordt onderworpen aan een elektromagnetische test (zoals wervelstroom) om significante longitudinale onvolkomenheden op te sporen.

Vlakte-test, hardheidstest, omgekeerde vlakte-test: uitgevoerd op monsters uit partijen.

Spanningstest: Bepaalt mechanische eigenschappen (kracht, treksterkte, verlenging) van monsters van warmtebehandeld materiaal.

Chemische analyse: per hitte (batch van gesmolten staal).

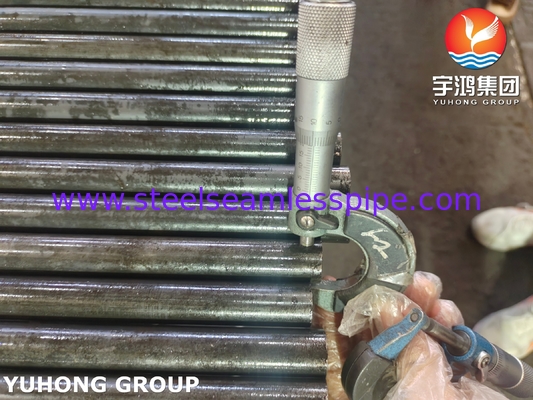

Afmetingen en visuele inspectie: OD, wanddikte, rechtheid, oppervlakte kwaliteit.
