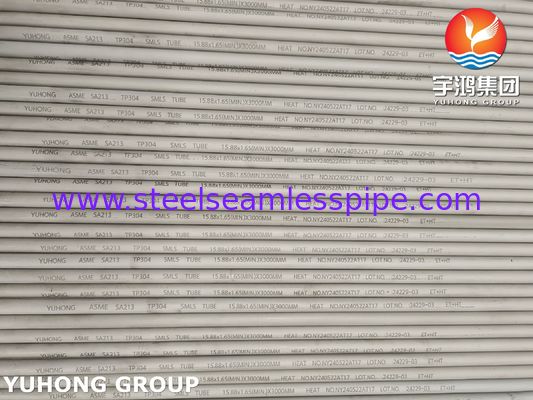

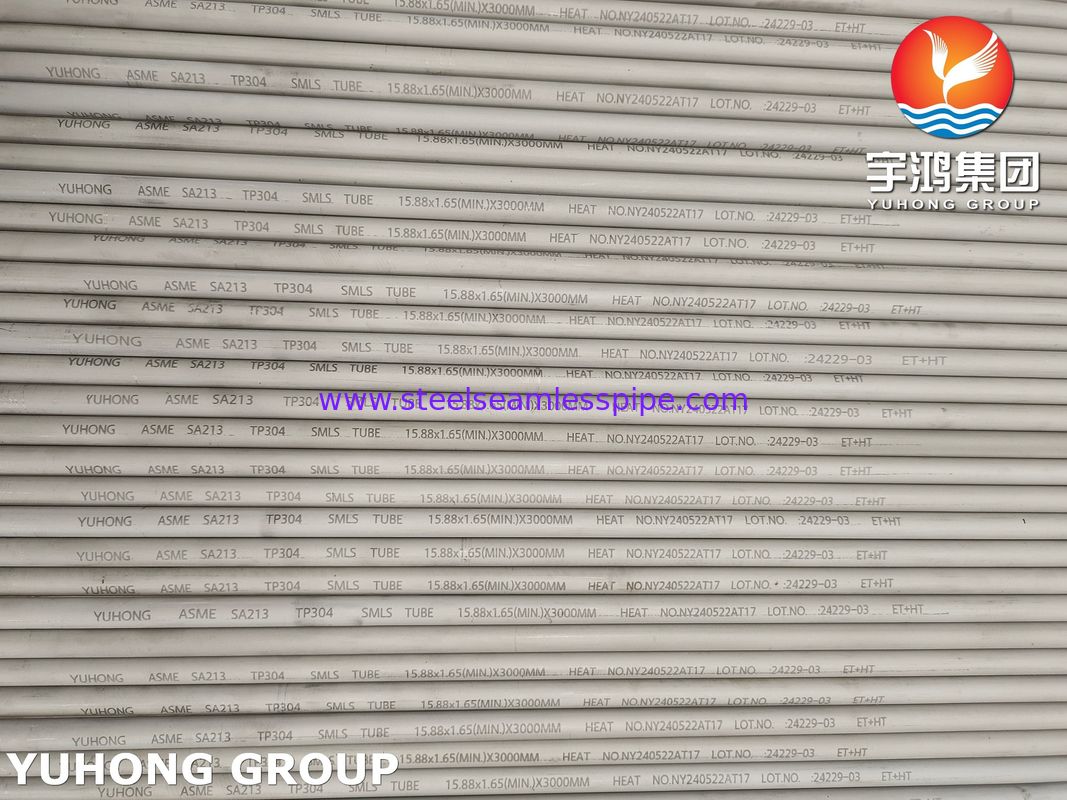

ASME SA213 TP304 Naadloze Roestvrijstalen Buis voor Ketel
ASME SA213 TP304 (UNS S30400) is een austenitische roestvrijstalen naadloze buisnorm die specifiek is aangewezen voor ketel-, oververhitter- en warmtewisselaarstoepassingen. Deze specificatie omvat buizen met minimale wanddikte die werken in omgevingen met hoge temperaturen en hoge druk, waar corrosiebestendigheid en mechanische integriteit cruciaal zijn.
Yuhong Group Co., Ltd. levert ASME SA213 TP304 naadloze buizen met volledige materiaaltraceerbaarheid en ondersteuning voor inspectie door derden (ABS, DNV, BV, PED, GOST). Met meer dan 25 jaar ervaring in de productie van austenitische roestvrijstalen en nikkel-legering buizen, beschikken wij over specifieke expertise in ketelbuistoepassingen, waar de controle van de korrelgrootte en de parameters voor oplossingsgloeien direct van invloed zijn op de levensduur.
Chemische Samenstelling (ASTM A213 / ASME SA213)
| Element |
Samenstelling (%) |
Standaard Vereiste |
| Koolstof (C) |
≤ 0,08 |
Max |
| Mangaan (Mn) |
≤ 2,00 |
Max |
| Fosfor (P) |
≤ 0,045 |
Max |
| Zwavel (S) |
≤ 0,030 |
Max |
| Silicium (Si) |
≤ 1,00 |
Max |
| Chroom (Cr) |
18,0 - 20,0 |
Bereik |
| Nikkel (Ni) |
8,0 - 11,0 |
Bereik |
UNS-aanduiding: S30400 | Werkstoff NR: 1.4301 | Equivalent GB: 06Cr19Ni10
Mechanische Eigenschappen (Oplossingsgegloeid)
| Eigenschap |
Waarde |
Vereiste |
| Treksterkte (min) |
515 MPa (75 ksi) |
ASTM A213 |
| Vloeigrens (min) |
205 MPa (30 ksi) |
0,2% offset |
| Rek (min) |
35% (in 2 inch of 50 mm) |
Longitudinaal |
| Hardheid (max) |
192 HBW / 90 HRB |
Brinell / Rockwell |
| Oplossingsgloeitemperatuur. |
1040°C (1900°F) min |
Waterkoeling of snelle afkoeling |
Bron: ASTM A213 / ASME SA213 specificatievereisten
Productieproces en Kwaliteitscontrole
Productieroute
- Proces: Naadloos - warm afgewerkt of koud afgewerkt, zoals gespecificeerd
- Warmtebehandeling: Oplossingsgloeien vereist voor alle TP304 buizen; korrelgroottecontrole volgens ASTM E112
- Oppervlakteafwerking: Beitsen, helder gloeien of polijsten opties beschikbaar
Verplichte Tests (Volgens ASME SA213)
Elke buispartij ondergaat de volgende inspecties:
- Analyse van de chemische samenstelling met PMI (Positive Material Identification) verificatie
- Trekproef - bevestiging van trek- en vloeigrens
- Hardheidstest - Brinell of Rockwell volgens specificatie
- Afvlakproef - verifieert ductiliteit en integriteit
- Verzinkproef - beoordeelt bewerkbaarheid voor buisexpansie
- Hydrostatische test of niet-destructieve elektrische test (wervelstroom / ultrasoon)

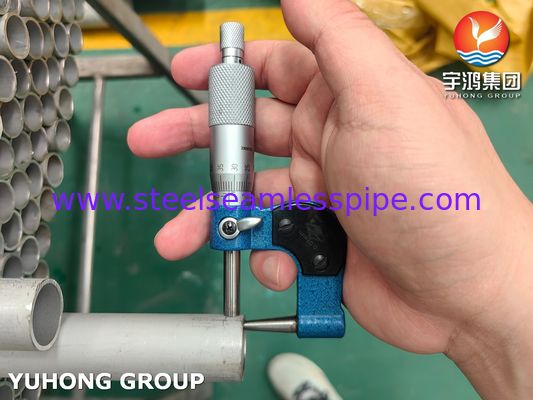

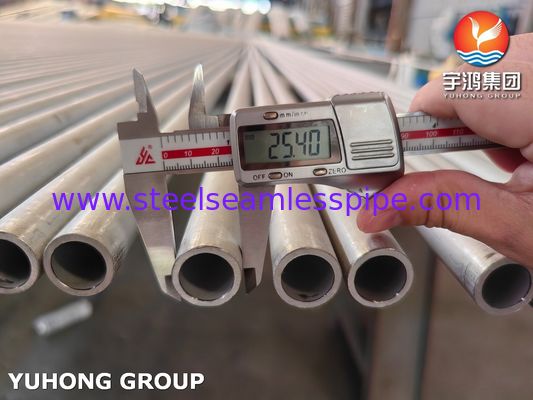

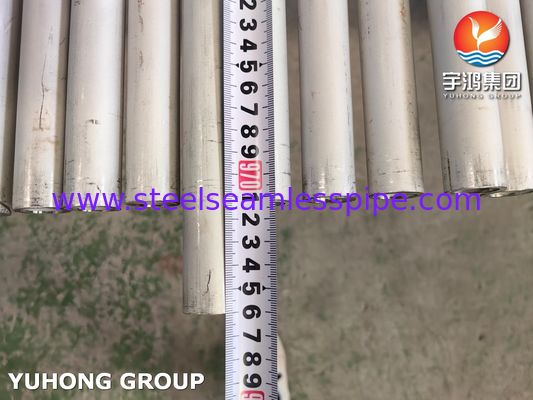

- Dimensionale inspectie - verificatie van OD, WT, lengtetolerantie
- Interkristallijne corrosietest - indien gespecificeerd in de inkooporder
Kritische Productieoverwegingen
- De oplossingsgloeitemperatuur moet minimaal 1040 °C bereiken om volledige carbidedissolutie en optimale corrosiebestendigheid te garanderen
- Snelle afkoeling (waterkoeling) is essentieel om sensibilisatie te voorkomen en interkristallijne corrosiebestendigheid te behouden
- Koud afwerken zorgt voor nauwere dimensionale toleranties: ±0,10 mm voor OD < 25,4 mm, ±0,15 mm voor 25,4-38,1 mm
Aanvullende Productiemogelijkheden
Yuhong Group biedt geïntegreerde productiesteun voor complete warmtewisselaar- en ketelbuisassemblages:
| Component / Service |
Mogelijkheid / Beschikbaarheid van Kwaliteit |
| U-bocht buizen |
Aangepaste radius, tot 15,24 m pootlengte |
| Buisbundels |
Complete assemblage met buisplaten en schotten |
| Buisplaten |
Koolstofstaal, roestvrij staal, legeringskwaliteiten |
| Schotten / Steunplaten |
Aangepast boren en bewerken |
| Gefinnde buizen |
Verbeterd oppervlak voor warmteoverdrachtsefficiëntie |
| Kop / Kanaal |
Drukcomponenten |
| MTC Certificering |
EN 10204 3.1 of 3.2 met TPI (BV, SGS, DNV, ABS) |
Het bedrijf levert complete drukstukassemblages met materiaalcompatibiliteit over alle warmtewisselaarcomponenten, wat zorgt voor consistente metallurgische en dimensionale coördinatie.
Dimensionale Omvang (ASME SA213)
| Parameter |
Bereik |
| Buitendiameter |
3,2 mm - 127 mm (1/8″ - 5″) |
| Wanddikte |
0,4 mm - 12,7 mm (0,015″ - 0,500″) minimale wanddikte |
| Lengte |
Aangepast tot 32 meter (recht); U-bocht beschikbaar |
Volgens ASME SA213 specificatie - maten buiten dit bereik kunnen met speciale overeenkomst worden geleverd
Toepassingsgebied
ASME SA213 TP304 naadloze buizen worden gespecificeerd voor:
- Ketelbuizen - waterbuis- en vuurbuisketel oververhittersecties
- Warmtewisselaars - schelp-buis, U-buis en vaste-buisplaat ontwerpen
- Condensors - stoomoppervlakcondensors en hulpinstallaties
- Drukvaten - interne buizen in toepassingen met hoge temperaturen
- Petrochemische installaties - procesverwarmers en reformerbuizen
- Energieopwekking - conventionele en gecombineerde cyclus installaties
- Raffinaderij service - warmteoverdracht in ruwe en vacuümunits
Temperatuurlimiet: Intermitterende dienst tot 870 °C; continue dienst tot 920°C (verminderde oxidatieweerstand boven 800°C)
Veelgestelde Technische Vragen
Hoe verschilt TP304 van TP304L voor keteldienst?
Het verschil in koolstofgehalte is de sleutel: TP304 heeft maximaal 0,08% C (hogere sterkte bij verhoogde temperaturen), terwijl TP304L maximaal 0,035% C heeft (betere lasbaarheid). Voor keteltoepassingen boven 525°C, wordt TP304 verkozen omdat het koolstofgehalte bijdraagt aan de kruipsterkte bij hoge temperaturen; 304L voldoet mogelijk niet aan de minimale sterkte-eisen bij verhoogde temperaturen.
Wat is de oplossingsgloeitemperatuur gespecificeerd voor SA213 TP304?
ASME SA213 vereist oplossingsbehandeling bij een minimumtemperatuur van 1040°C (1900°F), gevolgd door snelle afkoeling (water of ander snel koelmedium) om de corrosiebestendigheid te behouden en sensibilisatie te voorkomen.
