ASME SA213 T11 Chemische samenstelling van naadloze buizen
| Graad |
UNS-benaming |
C |
Deeltjes |
P |
S |
- Jawel. |
Cr |
Ni |
Mo. |
andere |
| T11 |
K11597 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.5-1.0 |
1.00 ¥1.50 |
- Wat is er? |
0.44 ̊0.65 |
- Wat is er? |
ASME SA213 Materiaalnorm:
Deze specificatie geldt voor naadloze ketels, superverwarmers en warmtewisselaars van ferritisch en austenitisch legeringsstaal.
"SA213" betekent de ASME BPVC (Boiler and Pressure Vessel Code) sectie II materialspecificatie, die in wezen identiek is aan de ASTM A213-specificatie.Voor de bouw van drukvaten (ASME BPVC sectie I of VIII), is het voorvoegsel "SA" vereist.
Belangrijkste kenmerk: naadloos
De buizen worden geproduceerd zonder een longitudinale lasnaad. Dit wordt bereikt door middel van processen zoals hete extrusie of roterende piercing gevolgd door plundering / koud trekken.
Het is essentieel voor hoge druk en hoge temperatuur toepassingen in ketels en warmtewisselaars.Een gelaste naad is een potentieel zwak punt dat gevoelig is voor storing onder ernstige thermische cyclus en stressDe naadloze constructie elimineert dit risico.
ASME SA213 T11 naadloze buis primaire toepassing: warmtewisselaars (en ketels)
Warmtewisselaars: speciaal ontworpen voor gebruik in de buisplaten van warmtewisselaars die werken bij verhoogde temperaturen en druk, die gewoonlijk worden aangetroffen in:
Petrochemische raffinaderijen
Chemische verwerkingsinstallaties
Energieopwekking (warmteherstelstoomgeneratoren - HRSG's, voedingswaterverwarmers)
Boilercomponenten: ook veel gebruikt in:
Superverwarmingstoestellen voor ketels
Verwarming van ketels
Koelersparen (voor secties die een hogere temperatuurbestendigheid vereisen dan koolstofstaal)
ASME SA213 T11 Naadloze buis Belangrijkste eigenschappen en gebruik:
Verhoogde temperatuursterkte: behoudt een goede trek- en kruipsterkte bij temperaturen die aanzienlijk hoger zijn dan koolstofstaal (meestal tot ~ 650 °C / 1200 °F).
Oxidatiebestendigheid: Het chroomgehalte biedt een veel betere weerstand tegen schaalvorming (oxidatie) in de stoomdienst in vergelijking met koolstofstaalbuizen, wat leidt tot een langere levensduur.
Creep Resistance: het molybdeengehalte verhoogt de weerstand tegen langzame, continue vervorming onder stress bij hoge temperaturen (creep).
Goede fabricage- en lasbaarheid: T11 wordt over het algemeen als lasbaar beschouwd met de juiste procedures (voorverhitting, warmtebehandeling na het lassen - PWHT).
Kosteneffectiviteit: biedt een goede balans tussen prestaties en kosten in vergelijking met hogere legeringsstaal zoals T22 (2,25Cr-1Mo) of roestvrij staal (TP304, TP316) voor het toepasselijke temperatuurbereik.
Productie- en testvereisten (per SA213/A213):
Warmtebehandeling: T11-buizen worden altijd geleverd in geglote staat.en produceert de vereiste microstructuur (voornamelijk ferriet met enkele carbiden).
Chemische analyse: Strenge samenstellingsgrenzen voor koolstof, mangaan, fosfor, zwavel, silicium, chroom, molybdeen en andere restelementen.
ASME SA213 T11 Mechanische beproeving van naadloze buizen:
Trekproef: Minimumvereisten voor treksterkte, opbrengststerkte en verlenging.
Hardheidstest: Maximale hardheidsgrenzen worden gespecificeerd om de juiste ductiliteit en lasbaarheid te garanderen.
Hydrostatische test: elke buis moet een minimale hydrostatische testdruk weerstaan zonder te lekken.
Niet-destructief onderzoek (NDE):
Eddy-stroomtest: verplicht op elke buis om onvolkomenheden zoals scheuren, naden of insluitsels te detecteren.
Ultrasone test: facultatief, tenzij door de koper gespecificeerd, gebruikt voor het opsporen van grotere interne of externe onvolkomenheden.

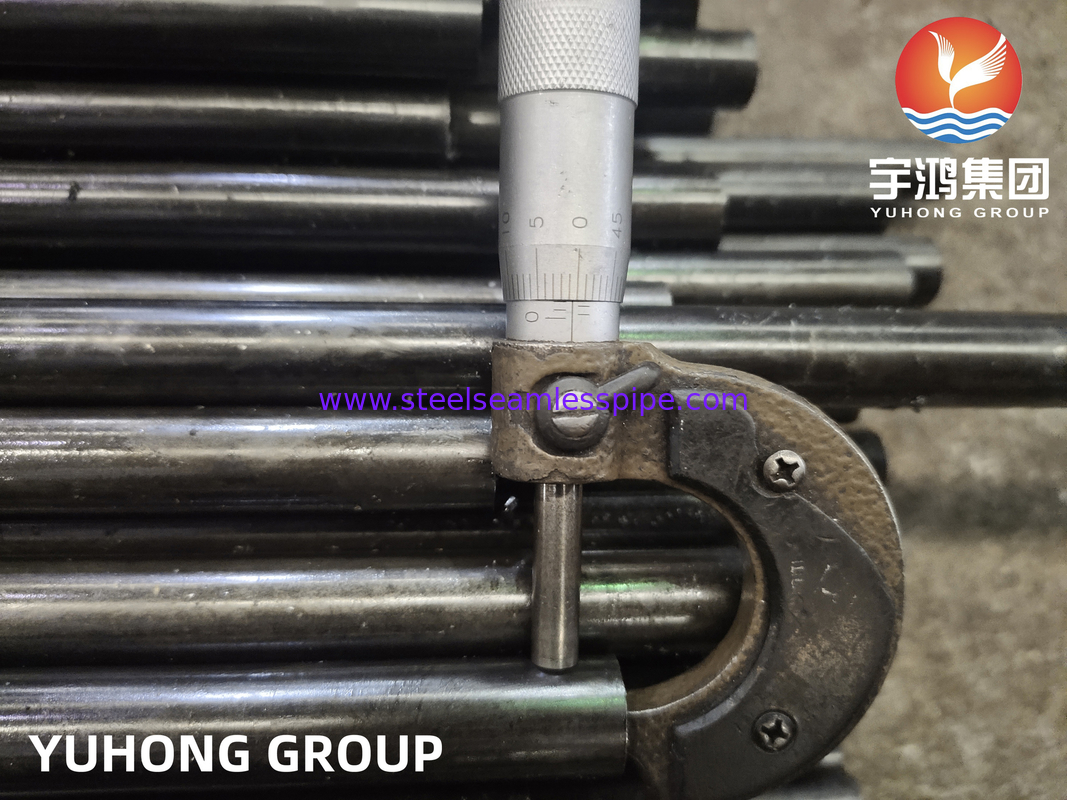

Dimensionele toleranties: Strenge controles op buitendiameter (OD), wanddikte (WT) en lengtetoleranties.
Oppervlakteafwerking: het buisoppervlak moet glad zijn en vrij zijn van schaalingen en onvolkomenheden die de prestaties belemmeren.
ASME SA213 T11 Certificering en markering van naadloze buizen:
Er worden materiaalproefverslagen (MTR's) of gecertificeerde molenproefverslagen (CMTR's) verstrekt die de naleving van chemische, mechanische en testvereisten bevestigen.

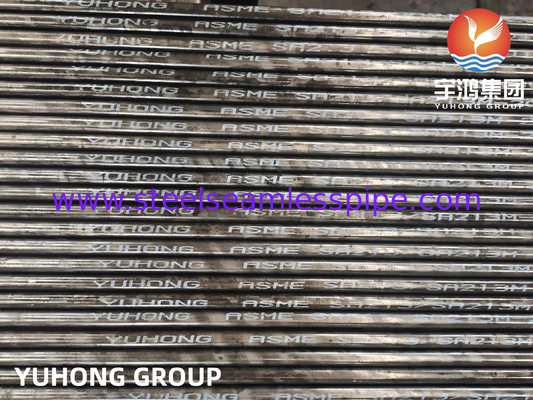

De buizen worden doorgaans gemarkeerd met:
Vervaardigersnaam of -merk
SA213 Specificatie
Graad (T11)
Verwarmingsnummer (voor traceerbaarheid)
Grootte (bv. OD x WT)
"S" voor naadloos (hoewel inherent aan de definitie van SA213 buis)
Gebruikte NDE-methode (bijv. "E" voor Eddy Current)
Samenvatting:
Een SA213 T11 naadloze warmtewisselaarbuis is een naadloze ferritische legeringstaalbuis gemaakt van 1,25% Chroom - 0,50% Molybdeen staal,vervaardigd volgens de strenge eisen van ASME SA213/A213Het wordt voornamelijk gebruikt in hoge temperatuur- en hogedrukwarmtewisselaars en in ketelcomponenten (zoals superverwarmers en herverwarmers),waar de hoge temperatuursterkte, oxidatiebestendigheid, kruipbestendigheid en naadloze integriteit maken het een betrouwbare en kosteneffectieve keuze binnen het operationele temperatuurbereik.
