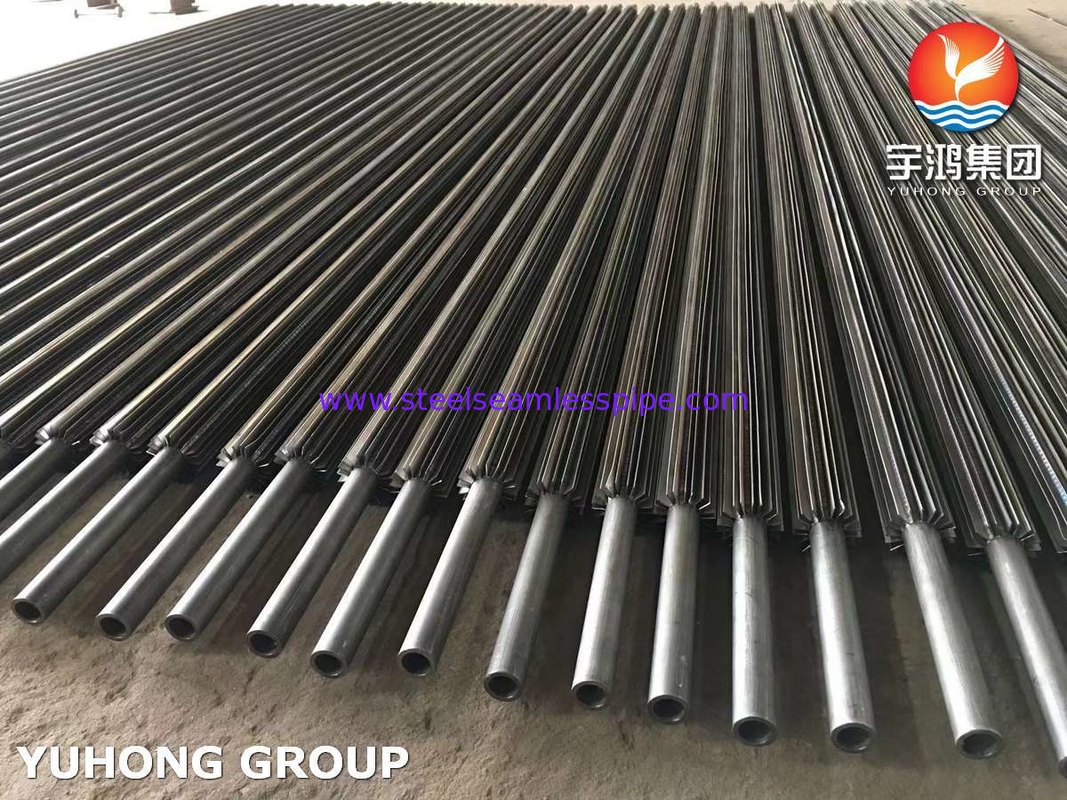

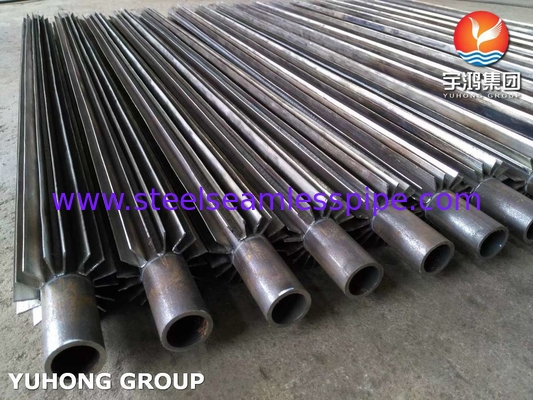

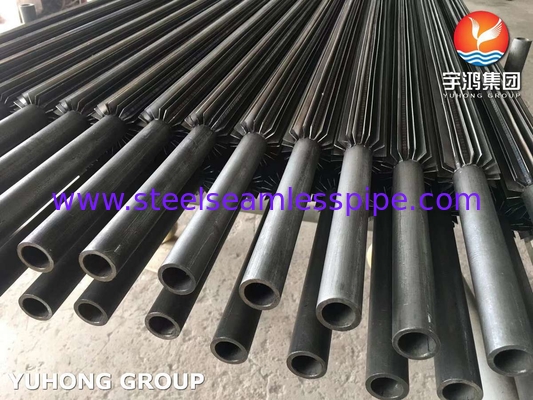

ASTM SA210 Gr A1 Langsgelast Finbuis Met Koolstofstalen Fin Voor Warmtewisselaar

ASTM SA210 Gr A1 Langefin buis met koolstofstaalfin




Langeafstandszuigbuis is een soort hoog efficiënt warmteoverdracht element.die wordt vervaardigd door nauw te lassen of door metalen dunne vinnen langs de asrichting op het buitenste oppervlak van een metalen basisbuis (zoals staal) te vormenDe kernwaarde ervan ligt in het vergroten van het warmteoverdrachtgebied buiten de buis met verscheidene tot tientallen keren (de vinnenverhouding kan 5 tot 20 keer bereiken).

Dit bouwkundig ontwerp lost specifiek het efficiëntieprobleem van de warmtewisseling tussen gas (zoals lucht, rookgas) en vloeistof in de buis (water, stoom, koelmiddel, enz.) op.Door de extreem lage warmteoverdrachtscoëfficiënt aan de gaszijde, wordt het vaak de dominante factor in de thermische weerstand van het systeem; de vin penetreert de gasgrenslaag diep door het warmteoverdrachtoppervlak uit te breiden,en maakt gebruik van het verstoringseffect van de vinrand op de luchtstroom om de thermische weerstand aan de gaszijde aanzienlijk te verminderen, zodat de totale warmteoverdracht met 2 tot 10 keer kan worden verhoogd in vergelijking met de blote buis.

Betrouwbare productie is de sleutel tot het bereiken van de prestaties, die voornamelijk afhankelijk zijn van processen zoals hoogfrequente weerstandslassen, integrale extrusie (zoals aluminiumbuis) of legering. These processes ensure that the connection interface between the fin and the base tube has high thermal conductivity (reducing contact thermal resistance) and sufficient mechanical strength to withstand thermal stress and vibration under working conditions.

Bij het ontwerpen van longitudinale vinnenbuizen is het noodzakelijk de vinnenparameters (hoogte, dikte,(spacing) om een evenwicht te vinden tussen het maximaliseren van de warmteoverdracht en het regelen van de weerstand van de gasstroom (drukdaling)Tegelijkertijd moet rekening worden gehouden met zowel de materiaalkeuze als met de bijzondere arbeidsomstandigheden.de selectie van corrosiebestendige materialen (zoals ND-staal of coating) in omgevingen die gevoelig zijn voor rooscorrosie, zoals zwavelhoudend rookgas, waarbij rekening wordt gehouden met de anti-afschuimvastheid in stoffige gassen (zoals het gebruik van een grotere vinsafstand) en de betrouwbaarheid van de structuur onder trillingsomstandigheden wordt gewaarborgd.

Gebaseerd op de uitstekende warmteoverdracht en compactheid,Langeafstandszuigbuizen worden veel gebruikt in verschillende scenario's waarin de warmtewisseling gas-vloeistof wordt gedomineerd en waarbij grote ruimte- of efficiëntievereisten zijnTypische toepassingen zijn: apparatuur voor het terugwinnen van afvalwarmte (economizer, luchtvoorverwarmer) in ketelsystemen, procesgaskoelers/verwarmers in de petrochemische industrie,verdampers/condensatoren in koelsystemenHet is een belangrijke technologie om compacte apparatuur en efficiënt energieverbruik te bereiken.

Betrekking tussen vleugelrichting en luchtstroom

Vergelijking van warmteoverdracht en weerstand

Toepassing



Energie en energie

Kookketel-economizer, luchtvoorverwarmer, gasturbine-afvalwarmteboiler

Petrochemische industrie

Verwarmer/koeler voor procesgassen, condensator voor reactieproduct, koeling van smeerolie

HVAC & koeling

Verdampingscondensator, luchtkoelspiraal, buitenpomp

Industriële warmteherwinning van afvalstoffen

Drooginstallaties, keramische ovens, glazen smeltovens

Vervoersmachines

met een vermogen van niet meer dan 50 W
