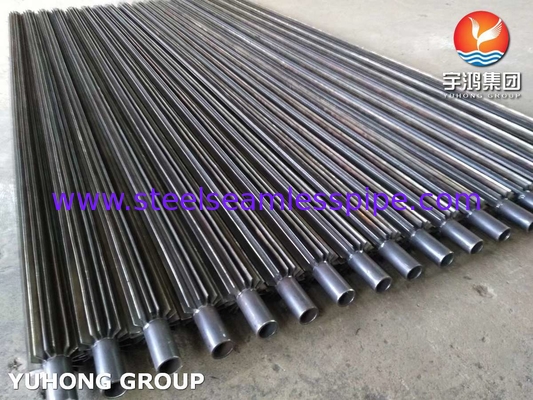

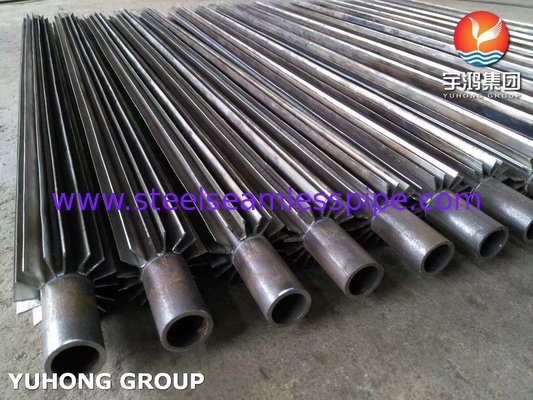

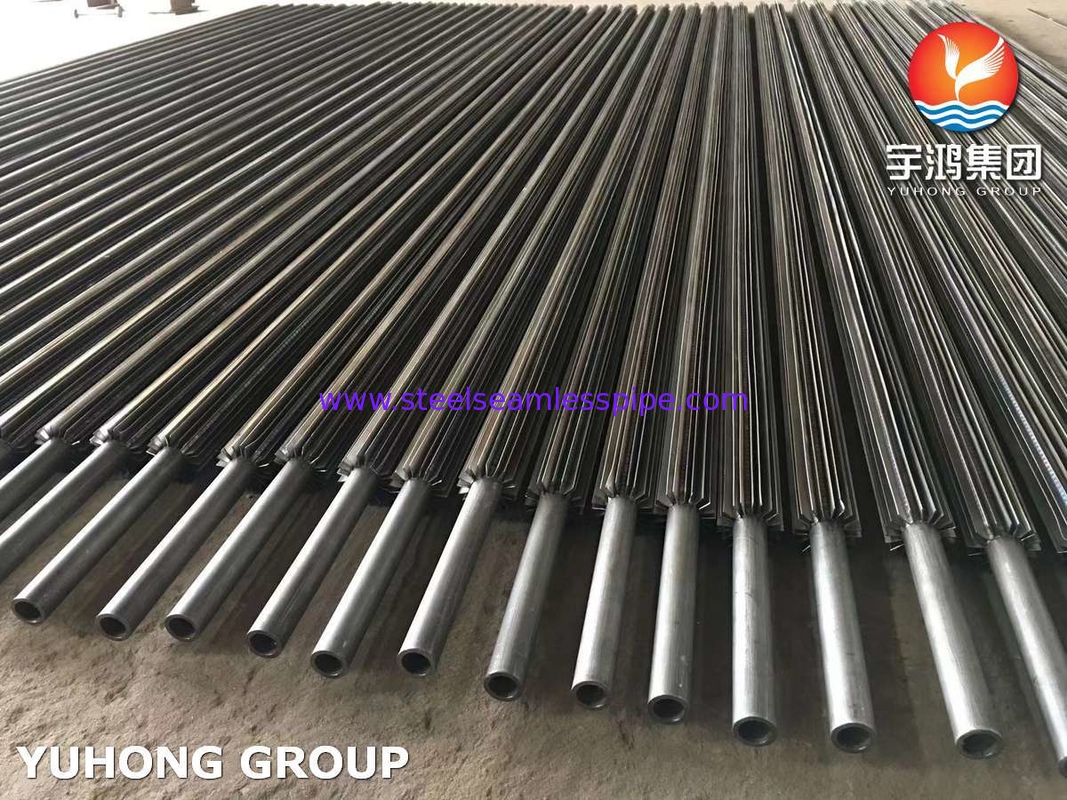

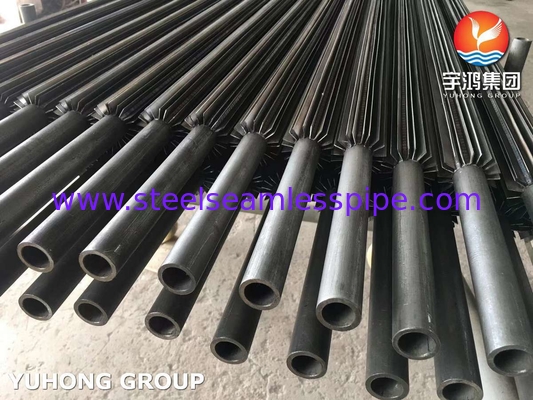

ASTM SA210 Gr A1 Carbon Steel Longitudinal Fin Tube voor warmtewisselaars

ASTM SA210 Gr A1 Longitudinale Fin Tube met Koolstofstalen Vin




Longitudinale finned tube is een soort hoogrendements warmte-overdrachtselement, dat wordt gemaakt door metalen dunne vinnen in de axiale richting op het buitenoppervlak van een metalen basisbuis (zoals staal, koper, aluminium) nauwkeurig te lassen of integraal te vormen. De kernwaarde ligt in het meerdere malen tot tientallen keren (de vinverhouding kan 5~20 keer bedragen) uitbreiden van het warmteoverdrachtsoppervlak buiten de buis.

Dit structurele ontwerp lost specifiek het efficiëntieknelpunt op van warmte-uitwisseling tussen gas (zoals lucht, rookgas) en vloeistof in de buis (water, stoom, koelmiddel, enz.). Vanwege de extreem lage warmteoverdrachtscoëfficiënt aan de gaskant, wordt dit vaak de dominante factor in de thermische weerstand van het systeem; de vin dringt diep door in de gasgrenslagen door het warmteoverdrachtsoppervlak uit te breiden en gebruikt het verstoringseffect van de vinrand op de luchtstroom om de thermische weerstand aan de gaskant aanzienlijk te verminderen, zodat de algehele warmteoverdrachtsefficiëntie met 2~10 keer kan worden verhoogd in vergelijking met de kale buis.

Betrouwbare fabricage is de sleutel tot het bereiken van de prestaties, die voornamelijk afhankelijk is van processen zoals hoogfrequente weerstandslassen, integrale extrusie (zoals aluminium buis) of solderen. Deze processen zorgen ervoor dat de verbindingsinterface tussen de vin en de basisbuis een hoge thermische geleidbaarheid heeft (waardoor de contactthermische weerstand wordt verminderd) en voldoende mechanische sterkte om thermische spanning en trillingen onder werkomstandigheden te weerstaan.

Bij het ontwerpen van longitudinale finned tubes is het noodzakelijk om de vinparameters (hoogte, dikte, afstand) fijn af te stemmen om een evenwicht te vinden tussen het maximaliseren van de warmteoverdrachtsprestaties en het beheersen van de gasstroomweerstand (drukval). Tegelijkertijd is het noodzakelijk om rekening te houden met zowel materiaalkeuze als speciale werkomstandigheden, zoals het selecteren van corrosiebestendige materialen (zoals ND-staal of coating) in omgevingen die gevoelig zijn voor dauwpuntcorrosie, zoals zwavelhoudend rookgas, rekening houdend met anti-aankoekingsweerstand in stoffige gassen (zoals het gebruik van grotere vinafstand), en het waarborgen van structurele betrouwbaarheid onder trillingsomstandigheden.

Op basis van de uitstekende warmteoverdrachtverbetering aan de gaskant en compactheid, worden longitudinale finned tubes veel gebruikt in verschillende scenario's die worden gedomineerd door gas-vloeistof warmte-uitwisseling en met hoge ruimte- of efficiëntie-eisen. Typische toepassingen zijn onder meer: ​​warmteterugwinningsapparatuur (economizer, luchtvoorverwarmer) in boilersystemen, procesgaskoelers/verwarmers in de petrochemische industrie, verdampers/condensors in koelsystemen en heteluchtverwarmers in industriële droogapparatuur. Het is een sleuteltechnologie om compacte apparatuur en efficiënt energiegebruik te bereiken.

Relatie tussen vinrichting en luchtstroom

Warmteoverdrachtsprestaties en weerstandsvergelijking

Toepassing



Energie en stroom

Boiler economizer, luchtvoorverwarmer, gasturbine afvalwarmteketel

Petrochemisch

Procesgasverwarmer/koeler, reactieproductcondensor, smeeroliekoeling

HVAC & koeling

Verdampingscondensor, luchtkofferspoel, warmtepomp buitenunit

Industriële warmteterugwinning

Droogapparatuur, keramische oven, rookgaswarmtebenutting van glasovens

Transportmachines

Dieselmotor intercooler, hydraulische olieradiator
