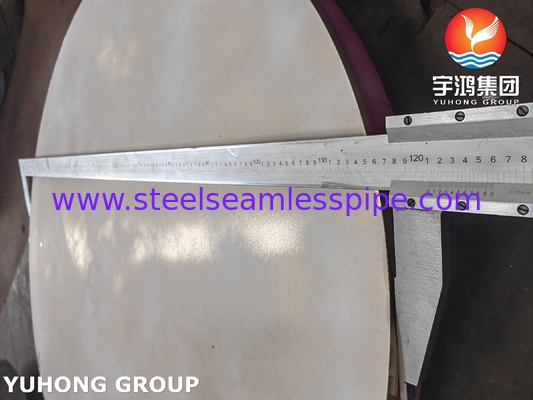

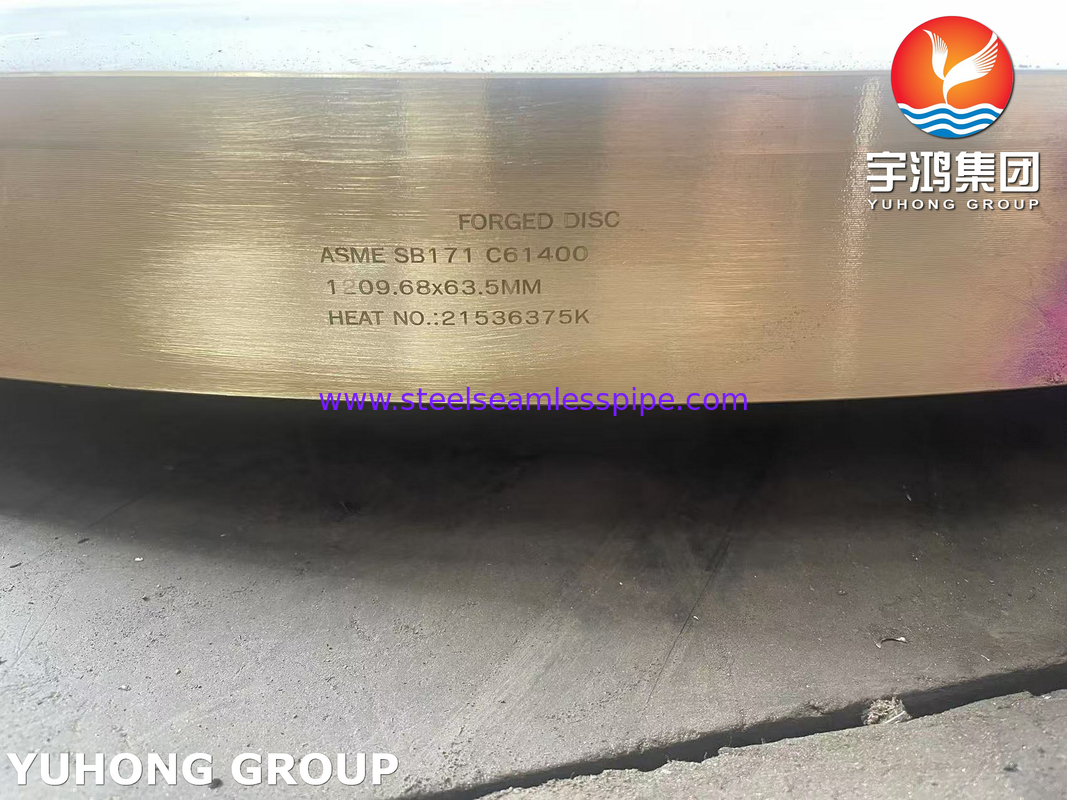

ASME SB171 C61400 gesmeed schijf
ASME SB171 C61400 verwijst naar een specifiek koperlegeringsmateriaal volgens de ASTM-norm B171/B171M, dat koperlegeringsplaten en -platen voor drukvaten, condensatoren en warmtewisselaars omvat.
Belangrijkste details:

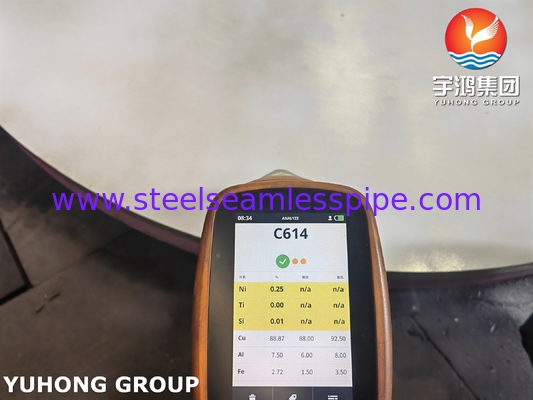

- legering: C61400 (aluminiumbrons)
- Samenstelling: voornamelijk koper met ~6-8% aluminium, plus ijzer, nikkel en andere elementen voor verbeterde sterkte en corrosiebestendigheid.
- Eigenschappen: goede slijtvastheid, hoge sterkte en uitstekende corrosiebestendigheid in zeewater en zure omgevingen.
DISC (indiceert dat het in schijfvorm wordt geleverd, waarschijnlijk voor bewerking in flenzen, kleppen of andere cirkelvormige onderdelen).
Toepassingen:
- Gebruikt in mariene omgevingen, chemische verwerking en olie- en gasindustrie.
- Gewoon in warmtewisselaars, pompcomponenten, klepstoelen en lagers.
Normen en equivalenten:
- ASTM B171 / ASME SB171 (dezelfde norm, ASME gebruikt ASTM voor gebruik in drukvaten).
- UNS C61400 (Eenvoudig nummeringssysteem).
- Vergelijkbare legeringen in andere normen: DIN CuAl8, EN 1982-CuAl8Fe3.
1. Mechanische eigenschappen (typisch voor C61400)
| Vastgoed |
Waarde (opgelost) |
Waarde (gehard) |
| Treksterkte |
550 ∼ 690 MPa (80 ∼ 100 ksi) |
690 ∼ 830 MPa (100 ∼ 120 ksi) |
| Opbrengststerkte (0,2%) |
240 ̊310 MPa (35 ̊45 ksi) |
480 ‰ 620 MPa (70 ‰ 90 ksi) |
| Verlenging (%) |
2535% (gekoeld) |
5·15% (koudbewerkt) |
| Hardheid ((Brinell) |
130-160HB |
190-230HB |
Vermelding:
- C61400 heeft een uitstekende slijtvastheid en een hoge vermoeidheid, waardoor het ideaal is voor zware toepassingen.
- Behoudt de sterkte bij verhoogde temperaturen (tot ~ 400°C/750°F).
2. Warmtebehandeling en fabricage
- Annealing: Verwarmen tot 650 ̊C (1200 ̊F), vervolgens koelen met lucht of oven om te verzachten.
- Stressverlichting: 260°C (500°F) gedurende 1 ̊2 uur.
- Verharding: koud werken (walsen, smeden) verbetert de sterkte maar vermindert de buigzaamheid.
- Bewerkbaarheid: ~ 20% (in vergelijking met 100% met vrij snijbaar messing).
- Lassen: Mogelijk met GTAW (TIG) of GMAW (MIG) met behulp van overeenkomstige vulstof (bijv. ERCuAl-A2).
3. Corrosiebestendigheid
Uitstekend in zeewater, brak water en zure omgevingen (beter dan de meeste koperen legeringen).
Weerstand tegen cavitatie erosie, botsing aanval, en biofouling.
Gebruikt in scheepspropellers, pompschachten en offshore olie en gas componenten.
4. Sourcing & Forms
- De schijven worden meestal gesneden uit gewalste platen of gesmeed materiaal.
- Gemeenschappelijke leveranciers:
- distributeurs van metaal (bijv. Metalmen, Farmers Copper, Concast Metal Products).
- gespecialiseerde molens (bijv. Aviva Metals, Wieland Metals).
- Controleer certificeringen: MTR-verslagen moeten de naleving van ASME SB171 bevestigen.
5. Gelijkwaardige normen
| Standaard |
Gelijkwaardige aanduiding |
| UNS |
C61400 |
| Vervaardiging |
CuAl8Fe3 (EN 1982) |
| DIN (Duitsland) |
CuAl8Ni2 |
| JIS (Japan) |
HBsC3 |
6. Gemeenschappelijke toepassingen
Propellers, lagers, klepstoelen.
- Olie en gas: onderzeese onderdelen, boorhoofdonderdelen.
- Industrieel: tandwielen, buizen, zware bevestigingsstukken.
