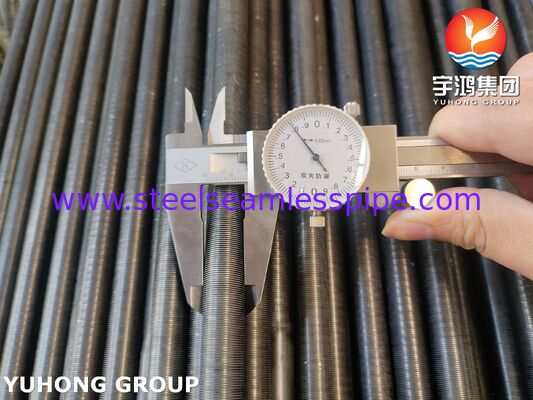

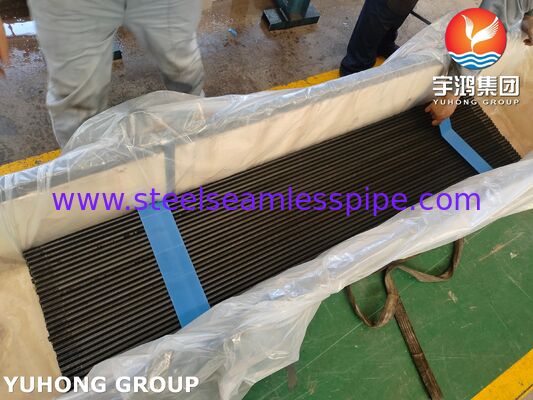

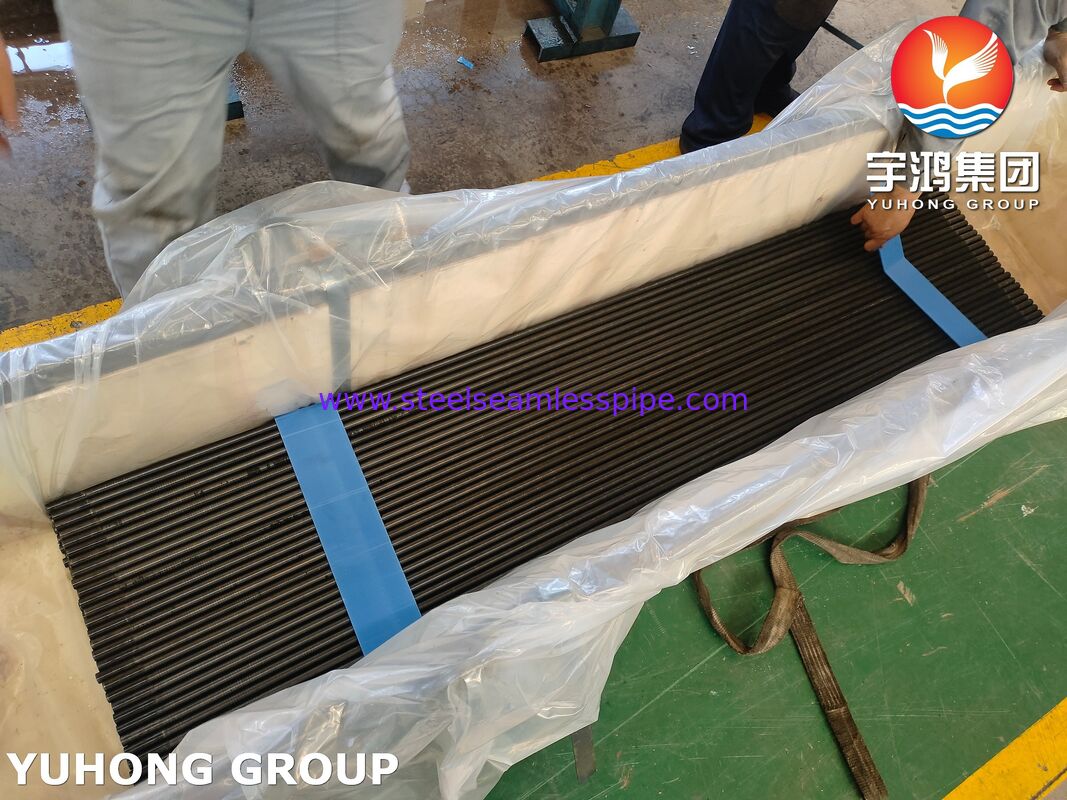

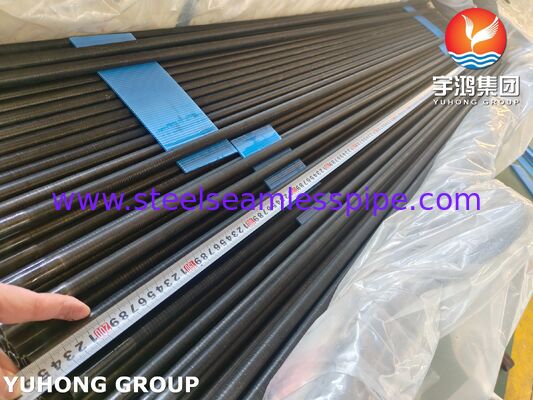

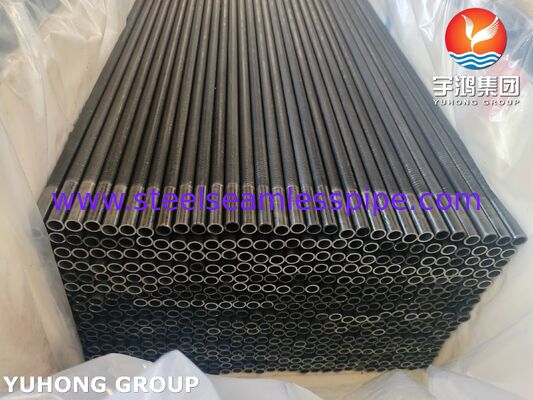

Koolstofstaal ASTM A179/ASME SA179 Lage Fin Buis

Low Fin Tube is een hoge-efficiëntie warmtewisselaar buis waarbij het buitenoppervlak aanzienlijk wordt verhoogd door de vorming van een spiraalpatroon van lage, integrale vinnen.De aanduiding "A179" verwijst naar de specificatie van het basismateriaal (ASTM A179 voor naadloze koudgetrokken koolstofstaalbuizen), terwijl "Low Fin" de vingeometrie beschrijft.

1. Belangrijkste fabricage- en ontwerpkenmerken

·Basismateriaal: De buiskern is gemaakt van ASTM A179/ASME SA179, een standaardspecificatie voor naadloze koudgetrokken koolstofarme stalen buizen, bekend om hun goede thermische geleidbaarheid en lasbaarheid.

·Vinnenvorming: de vinnen zijn niet bevestigd, maar zijn integraal gevormd uit de buiswand zelf door middel van een nauwkeurig koudwalsen of groefwalsen.met een metaalgebonden vin met een uitstekende duurzaamheid.

·"Low Fin" Geometrie:

  ·Vinnenhoogte: meestal laag, variërend van 0,8 mm tot 1,5 mm (0,03 "tot 0,06").

  ·Vinnendichtheid: hoog, meestal 19 tot 40 vinnen per inch (fpi).

  ·Het resultaat: Dit ontwerp vergroot de oppervlakte van de buitenkant met een factor van 2,5 tot 4 in vergelijking met een gewone buis met dezelfde diameter, terwijl de omhulsel compact blijft.

2. Primaire voordelen

·Verbeterde warmteoverdracht: Verbetert de warmteoverdrachtscoëfficiënt aan de schelpzijde drastisch in een warmtewisselaar met schelp en buis.Het is het meest effectief wanneer de thermische weerstand aan de buitenkant van de buis.

·Compact en ruimte-efficiënt: bereikt een veel hogere warmte-afdwinging in dezelfde schildiameter in vergelijking met gewone buizen, of maakt een kleinere, zuinigere wisseler voor dezelfde taak mogelijk.

·Verontreinigingsbestand: het profiel van de continue vin kan minder gevoelig zijn voor bepaalde soorten verontreiniging dan gewone buizen en is gemakkelijker te reinigen dan buizen met hoge vinen.

·Materiële efficiëntie: biedt meer warmteoverdrachtsoppervlak per kilogram materiaal dan een gewone buis.

·Directe vervanging: de worteldiameter (de diameter aan de basis van de vin) is meestal ontworpen om overeen te komen met de buitendiameter van een standaard eenvoudige buis, waardoor dezelfde buisplaten, deflectoren,en schelpen.

3. Typische toepassingen

A179/SA179 Laagvinnenbuizen zijn ideaal waar de vloeistof op tDe schelpzijde heeft een aanzienlijk lagere warmteoverdrachtscoëfficiënt dan de vloeistof in de buis.

·warmtewisselaars voor schelpen en buizen:

  ·Vloeibare koeling/verdamping: koolwaterstoffen, oplosmiddelen of vloeistoffen met een hoge viscositeit die in de buizen worden gekoeld of gecondenseerd door water/stoom.

  ·Interkoelers en na-koelers: koeling van perslucht of gas.

·Chiller- en koelverdampers: waar het koelmiddel verdampt aan de schelpzijde.

·Warmteherstelsystemen.
