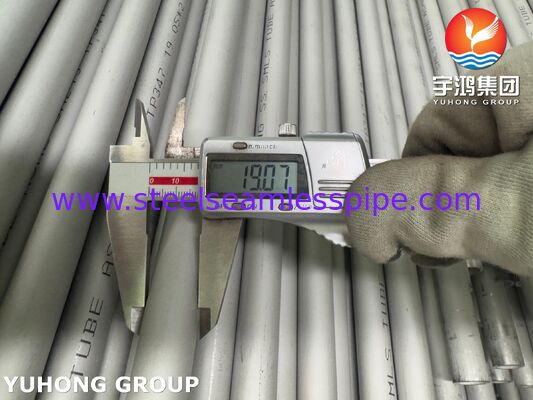

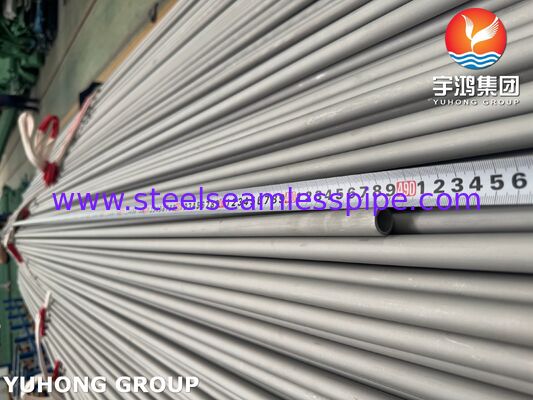

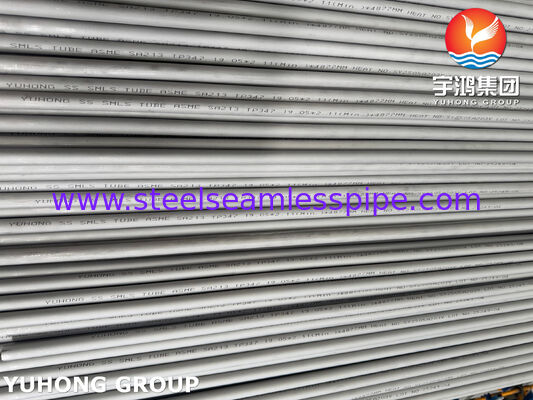

ROESTVRIJSTALEN NAADLOZE BUIZEN ASME SA213 TP347 WARMTEWISSELAARBUIS
Een TP347 warmtewisselaarbuis is een naadloze austenitische roestvrijstalen buis die speciaal is ontworpen voor warmteoverdrachtapparatuur. Het is een gestabiliseerde kwaliteit van 18/8 roestvrij staal (18% chroom, 8% nikkel) die het element niobium (Nb) of columbium (Cb) bevat.
Vanwege de uitstekende weerstand tegen interkristallijne corrosie en de sterkte bij hoge temperaturen, wordt het veel gebruikt in:
- Warmtewisselaars met mantel en buizen
- Condensors
- Ketels en oververhitters
- Petrochemische raffinaderijen
- Energiecentrales
De belangrijkste voordelen van TP347 komen voort uit de toevoeging van niobium (Cb), die het materiaal stabiliseert tegen "sensibilisatie".
1. Superieure weerstand tegen interkristallijne corrosie
- Het probleem: Standaard roestvrij staalsoorten (zoals TP304) vormen "chroomcarbide" aan de korrelgrenzen bij lassen of blootstelling aan hoge hitte (800-1500°F / 427-816°C). Dit creëert een chroom-uitgeputte zone die gemakkelijk roest/barst.
- De TP347 oplossing: Niobium heeft een hogere affiniteit voor koolstof dan chroom. Het bindt zich eerst met de koolstof, waardoor wordt voorkomen dat chroom carbiden vormt.
- Resultaat: De buis behoudt zijn corrosiebestendigheid zonder warmtebehandeling na het lassen. Dit is cruciaal voor warmtewisselaars waar lassen vereist is.
2. Uitstekende sterkte bij hoge temperaturen
- Kruipweerstand: TP347 behoudt een hogere sterkte onder langdurige belasting bij hoge temperaturen in vergelijking met TP304 of TP316L.
- Oxidatieweerstand: Het kan continue bedrijfstemperaturen tot 1500°F (816°C) weerstaan zonder significant te schilferen.
- Structurele stabiliteit: Het vervormt niet gemakkelijk (kruipt) onder druk bij hoge temperaturen, waardoor het ideaal is voor oververhitters en reformers.
3. Goede mechanische eigenschappen
- Treksterkte: Min. 515 MPa (75.000 psi)
- Vloeigrens (0,2% offset): Min. 205 MPa (30.000 psi)
- Rek: Min. 35%
- Deze eigenschappen zorgen ervoor dat het veilig hoge drukfluïda kan verwerken.
4. Lasbaarheid
- Het is gemakkelijk te lassen met standaard smelt- en weerstandslasmethoden.
- Omdat het gestabiliseerd is, blijft de door warmte beïnvloede zone (HAZ) van de las corrosiebestendig zonder gloeien.
U moet TP347 kiezen boven standaard kwaliteiten (zoals 304 of 316) als uw warmtewisselaar onder een van de volgende omstandigheden werkt:
1. Hoge temperaturen: De bedrijfstemperatuur is hoger dan 400°C (750°F).
2. Gelaste constructie: De buizen zijn aan buisplaten gelast en u kunt daarna geen volledige gloeibehandeling uitvoeren.
3. Corrosieve media: Het fluïdum bevat verbindingen die interkristallijne aantasting veroorzaken (bijv. hete organische zuren, zuiver water of specifieke raffinaderijstromen).
4. Langdurige service: De buis zal decennia lang onder spanning staan bij verhoogde temperaturen (kruipweerstand).

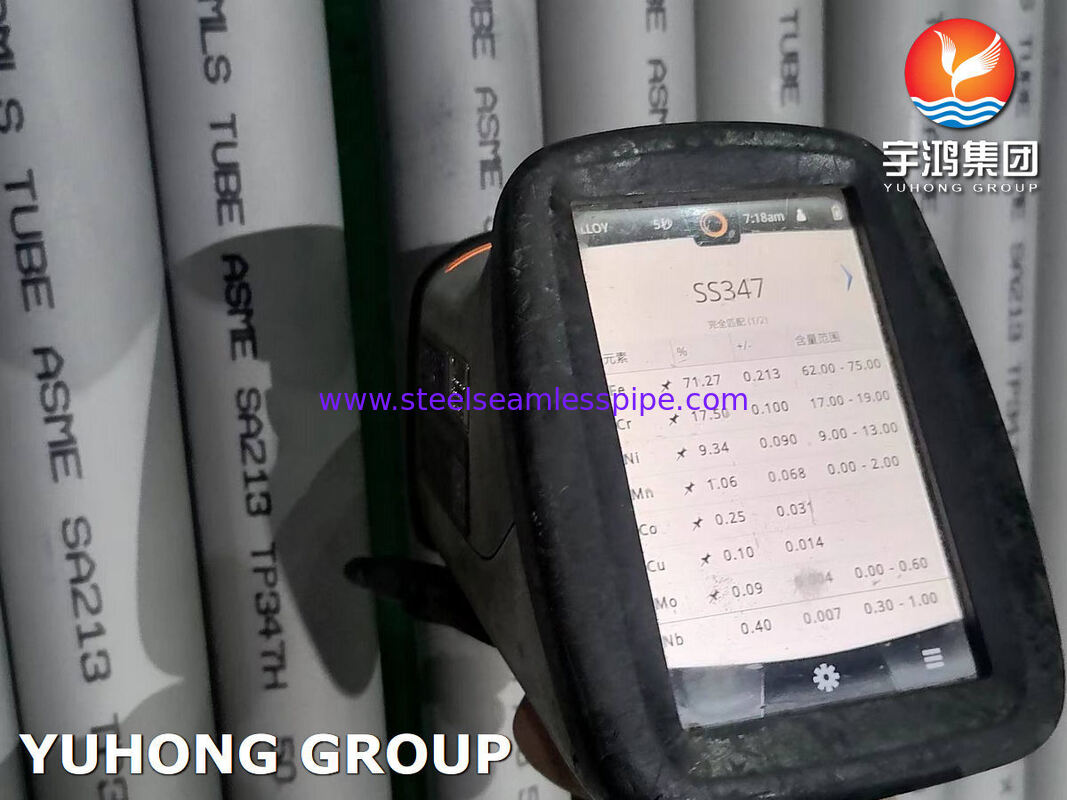

ASTM A213 TP347 Roestvrijstalen Naadloze Buis Chemische Samenstelling
| TP347 |
Maximaal |
Minimum |
| Ni |
13.00 |
9.00 |
| C |
00.08 |
00.04 |
| Mn |
2.00 |
– |
| P |
00.045 |
– |
| S |
00.030 |
– |
| Si |
1.00 |
– |
| Cr |
20.0 |
17.0 |
| Mo |
3 – 4 |
– |
| N |
– |
– |
| OVERIG |
1.0 |
Nb=10(C+N) |
