Admiralty Messing Tube Bundle C44300 ∙ ASME SB111 naadloze buizen ∙ koper legering warmtewisselaar bundel voor zeewater en marine koeling ∙ vervangende buizen bundel
Yuhong Group: gespecialiseerd in warmtewisselaarbuizen en complete bundels
Yuhong Group Co., Ltd. levert complete thermische systemen - shell & tube warmtewisselaars (TEMA warmtewisselaar ontwerpen), drukvaten, luchtkoelers - en elk kritisch onderdeel: Fin Tube,RuimtebuisVoor zeewater- en brakwaterdiensten:We bieden kwalitatief hoogwaardige koperen buisbundels vervaardigd van Admiralty Brass C44300 - een bewezen corrosiebestendig materiaal., biofouling, en impingement aanval.
Product Focus: Admiralty Brass C44300 Tube Bundle - ontworpen voor marine koeling

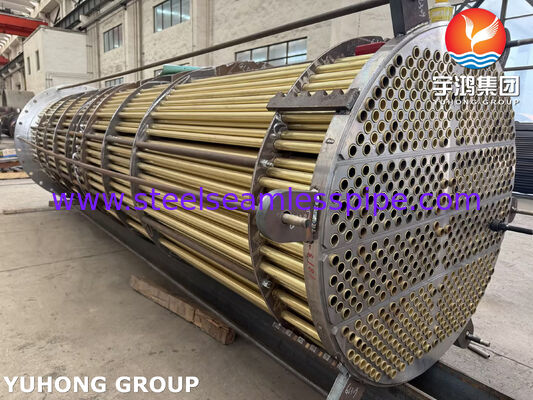

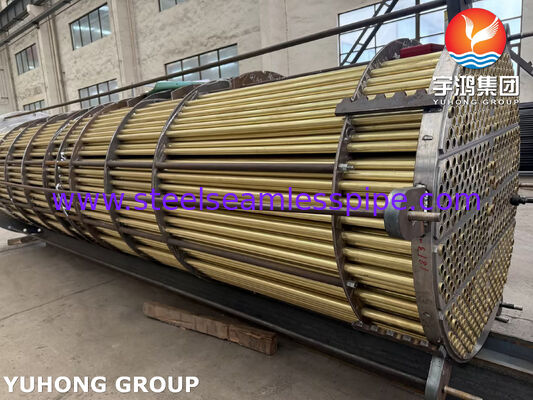

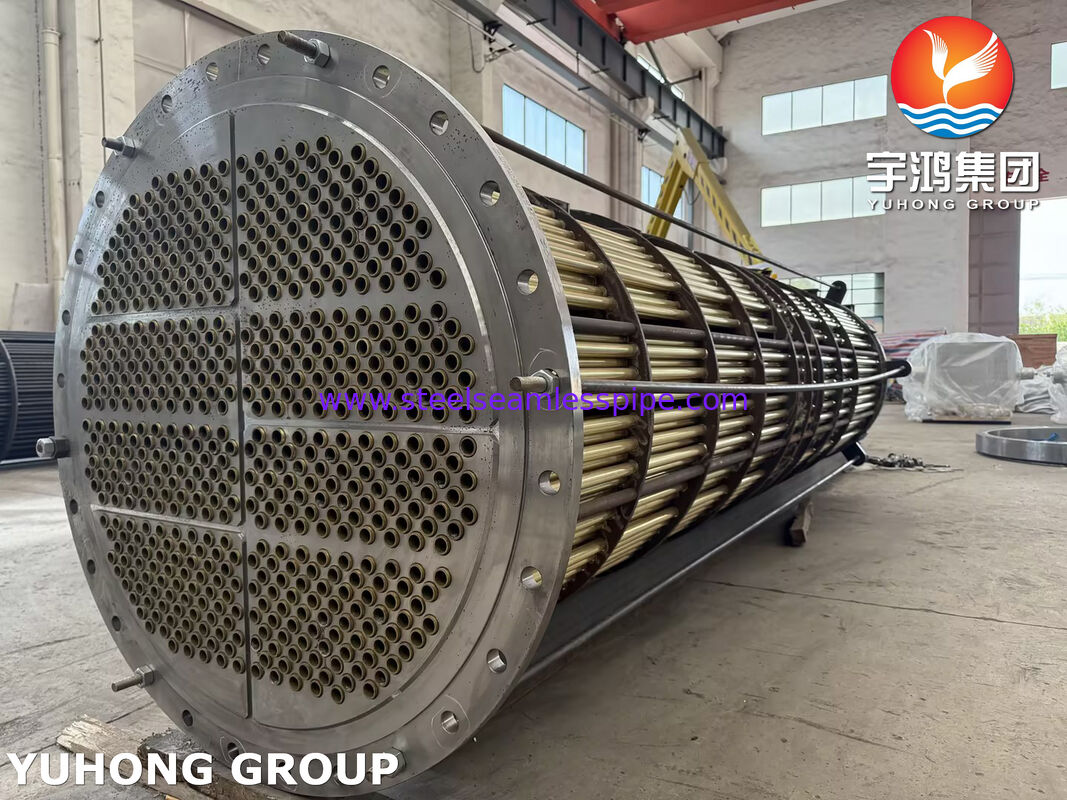

De Admiralty Brass C44300 buisbundel is een warmtewisselaar buisbundel speciaal ontworpen voor shell & tube condensatoren en koelers werken met zeewater, brak water,of koelwater met een hoog chloridegehalteElke bundel is voorzien van ASME SB111 C44300 naadloze buizen (Admiralty messing met een nominale samenstelling van 70-72% Cu, 28-30% Zn, plus sporen tin en arseen voor dezincification weerstand).De buizen worden in een compatibel koperen legeringsbuisplaat (meestal marine messing C46400) gerold en met buffels samengesteld, banden en bescherming tegen botsingen - die een lange levensduur bieden in agressieve mariene omgevingen.
Wat zit er in een C44300-buisbundel - componenten en functies
| Component |
Materiaal / Norm |
Rol in de prestaties van apparatuur |
| warmtewisselaarbuis (C44300) |
ASME SB111 / Admiralty Brass |
Primaire warmteoverdrachtoppervlak; uitstekende weerstand tegen zeewatercorrosie en biofouling. |
| Finnenbuis (facultatief) |
C44300 buis + aluminium- of koperen vin |
Vergroot het oppervlak bij het koelen van gassen of vloeistoffen met een laag THC-gehalte; verhoogt de capaciteit zonder de omhulsel te vergroten. |
| Ruimtebuis |
Niet typisch voor C44300 (gebruikt in hoogtemperatuurdiensten) |
Referentie: zware wandbuizen voor verwarmingstoestellen - niet van toepassing. |
| Naadloos buisje van roestvrij staal |
Alternatief materiaal voor dezelfde pakketenvelop |
Niet gebruikt in dit pakket, maar we leveren SS naadloze buizen apart voor andere toepassingen. |
| met een diameter van niet meer dan 15 mm |
Alternatief voor extreme corrosie |
Niet in dit pakket; verkrijgbaar als apart product. |
| koperen buis (C44300) |
Kern van dit pakket |
Naadloos, met arseen gehemmeld Admiraliteits messing. |

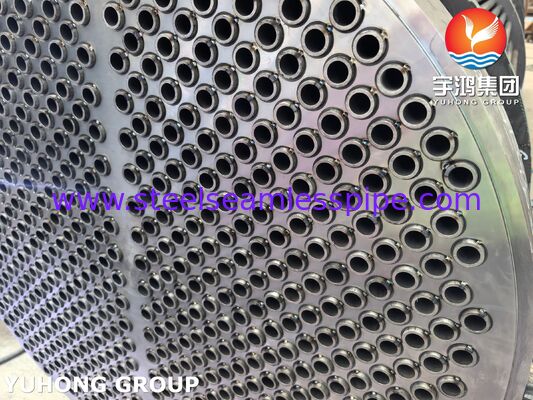

| Verwarmingsbuisplaat |
Maritiem messing C46400 of C70600 (Cu-Ni) |
Het bevat tuubeslopen; materiaal geselecteerd voor galvanische compatibiliteit met C44300. |
| Buffers |
met een breedte van niet meer dan 50 mm |
Rij de stroming van de schelp, steunbuizen, vergroot de warmteoverdracht. |
| Kraagstokken en afstandsbediening |
met een breedte van niet meer dan 50 mm |
Houd de afstanden tussen de buffer; weerstaan corrosie in zeewater. |
| Impingementplaat |
C70600 (90/10 Cu-Ni) of C44300 |
Beschermt de einden van de buizen tegen hoge snelheid van de erosie van de inlaatstroom. |
Waarom Admiralty Brass C44300 voor zeewater?
- Uitstekende corrosiebestendigheidDe Commissie heeft in het kader van haar werkprogramma voor de ontwikkeling van de Europese Unie een voorstel ingediend voor een richtlijn betreffende de onderlinge aanpassing van de wetgevingen van de lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten.
- Dezincificatie gehinderd- de toevoeging van arseen voorkomt selectief zink uitlogen, een veel voorkomende storing bij gewone messing.
- Goede warmtegeleiding(ongeveer 100 W/m*K) - efficiënte warmteoverdracht.
- Biologische besmetting- koper-ionen ontmoedigen de groei van de zee op het oppervlak van de buizen.
- Kosteneffectief- aanzienlijk goedkoper dan titanium- of nikkellegeringen, met een voldoende levensduur voor vele maritieme toepassingen (10-15 jaar).
Technische hoogtepunten van ons Admiraalspedalenpakket.
- met een breedte van niet meer dan 50 mmPrecieze vergrote (gewalste) aansluiting - geen las nodig om corrosie van de door warmte aangetaste zone te voorkomen.
- Beschermingsstandaard tegen verstoring:Voor inlaatwatersnelheid > 2 m/s wordt tegenover het mondstuk een C70600-impingementplaat geïnstalleerd.
- Geoptimaliseerde buisopstelling:Een driehoekige toonhoogte zorgt voor een maximale warmteoverdracht; een vierkante toonhoogte is beschikbaar voor een gemakkelijker mechanisch reinigen.
- Volledige naleving van ASME:Materiaalcertificeringen, hydrostatische testen en dimensieverslagen zijn inbegrepen.
Kennismodule: Admiralty Brass C44300 versus andere koperlegeringen - Welke buisbundel te kiezen?
| legering |
De beste oplossing voor |
Beperkingen |
Typisch leven in zeewater |
| C44300 (Admiralty Brass) |
Schoon zeewater, brak water, matige snelheid (≤2,5 m/s) |
Gevoelig voor aanvallen bij hoge snelheid; niet voor verontreinigd of stilstaand zeewater |
10-15 jaar |
| C70600 (90/10 Cu-Ni) |
Meer snelheid zeewater (≤ 3,5 m/s), vervuild water, offshoreplatforms |
Duurder dan Admirality messing. |
15-20 jaar |
| C71500 (70/30 Cu-Ni) |
Zeer hoge snelheid, met vaste stoffen beladen zeewater, marine toepassingen |
Hoogste kosten onder koperlegeringen |
20-30 jaar |
| Titanium (klasse 2) |
Extreme corrosieve omstandigheden, elke snelheid - maar overkill voor schoon zeewater |
Zeer hoge kosten, moeilijk te rollen in buisplaat |
30 jaar en ouder |
Wanneer u C44300 moet kiezen:
- Je koelwater is...schoon zeewater(geen zware slib, geen vervuiling).
- Velociteitwordt gereguleerd (meestal 1,5-2,5 m/s).
- Je hebt eenkosteneffectieve vervangingvoor een bestaande Admiraliteit messing bundel.
- De verwachte levensduur van de bundel van 10-15 jaar komt overeen met uw onderhoudscyclus.
Veel voorkomende mislukkingen van Admiralty Brass Bundles (en hoe we ze voorkomen)
| Mislukking |
De oorzaak |
Onze preventie |
| Impingement-aanval |
Hoge inlaat snelheid zonder bescherming |
Voor vloeistofinlaat > 2 m/s moet altijd een inslagplaat worden aangebracht. |
| Ontdooiing |
Slechte legeringskwaliteit of stilstaand water |
Gebruik gecertificeerde C44300 met arseengehalte; stagnerende omstandigheden worden vermeden. |
| Ammoniakcorrosie |
Ammoniak in water (bijv. afvoer van meststoffenfabrieken) |
Niet geschikt - Cu-Ni of titanium wordt aanbevolen. |
| Erosie aan het eind van de buis |
Turbulente stroom op het oppervlak van de buisplaat |
Voorzien van een inlaatpunt en een goede buisprojectie buiten het buisblad. |
Voordelen van het vervangen van uw oude bundel door onze C44300 bundel
- Direct passen- vervaardigd op basis van uw oorspronkelijke bundeltekening of veldmetingen.
- Herstelde prestaties- vervangt gecorrodieerde, vervuilde of lekkende buizen.
- Lagere kostendan een compleet nieuwe warmtewisselaar te kopen.
- Snelle ommekeer- typisch 5 tot 6 weken voor maatpakketten.
- Ondersteuning van onderdelen- we kunnen ook alleen vinnenbuizen, warmtewisselaarbuisplaten of individuele koperenbuizen leveren voor uw eigen montage.
Typische toepassingen voor C44300-buisbundels
- koelers voor schepen- waterkoelers voor motorkleppen, smeerolie koelers (zij van zeewater).
- Kustcentrales- hulpkoelwatercondensatoren.
- Ontziltingsinstallaties- Zoutwaterverwarmers, verdampercondensatoren.
- Offshoreplatformen- proceskoelers (waarbij vaak de voorkeur wordt gegeven aan Cu-Ni, maar C44300 wordt gebruikt voor minder kritieke werkzaamheden).
- industriële koelmachines- eenmalige zeewaterkoeling.
Aanpassing en alleen beschikbaarheid van componenten
Heb je alleen onderdelen nodig in plaats van een complete verpakking?
- C44300 naadloze buizen- met of zonder afwerking.
- met een gewicht van niet meer dan 50 kg- C44300 basisbuis met aluminium- of koperen vinnen voor luchtkoelers.
- warmtewisselaar buisplaat- geboord en gegroeid in C46400 of C70600.
- van de soort gebruikt voor de vervaardiging van elektrische apparaten- koperlegeringen of gecoat koolstofstaal.
