Nauwkeurig bewerkte ASME SA240 304 roestvrijstalen plaatbuisplaten
Bent u op zoek naar een kosteneffectieve, corrosiebestendige oplossing voor een niet-zeewater thermisch systeem? Voor lichte tot middelzware industriële toepassingen is het kiezen van een gewalste buizenplaat in plaats van duur smeden de slimste manier om uw apparatuurbudget te optimaliseren.
Yuhonggroepsco., Ltd.is gespecialiseerd in de productie van precisiegeboorde onderdelenASME SA240 304 (SA240 Type 304) roestvrijstalen buisplaten. Als structureel anker in shell-and-tube-warmtewisselaars bieden onze gewalste plaatbuisplaten stabiele mechanische eigenschappen, uitstekende ontsmetting en betrouwbare afdichtingsprestaties van buis tot buisplaat voor reguliere verwerkingsindustrieën over de hele wereld.
Technische hoogtepunten: Waarom gewalste plaat (SA240) waarde toevoegt
Voor gematigde thermische cycli, met behulp van gecertificeerdeASME SA240 klasse 304 gewalste plaataanzienlijk verkort de doorlooptijden van materialen en de aanschafkosten vooraf vergeleken met ASTM A182 gesmede blanco's.
[Structurele keuze gebaseerd op technische parameters] ├── ASME SA240 304 plaat: Beste voor dikte ≤75 mm, druk ≤30 bar (zeer kosteneffectief) └── ASTM A182 F304 Smeden: vereist voor zware wanddikte, hoge druk en extreme thermische cycli
-
Economische corrosieweerstand:Austenitisch roestvrij staal van klasse 304 biedt uitstekende weerstand tegen organische zuren, drinkwater, stoom en schone vloeistoffen van voedingskwaliteit (Pitting Resistance Equivalent Number,PREN≈19.
-

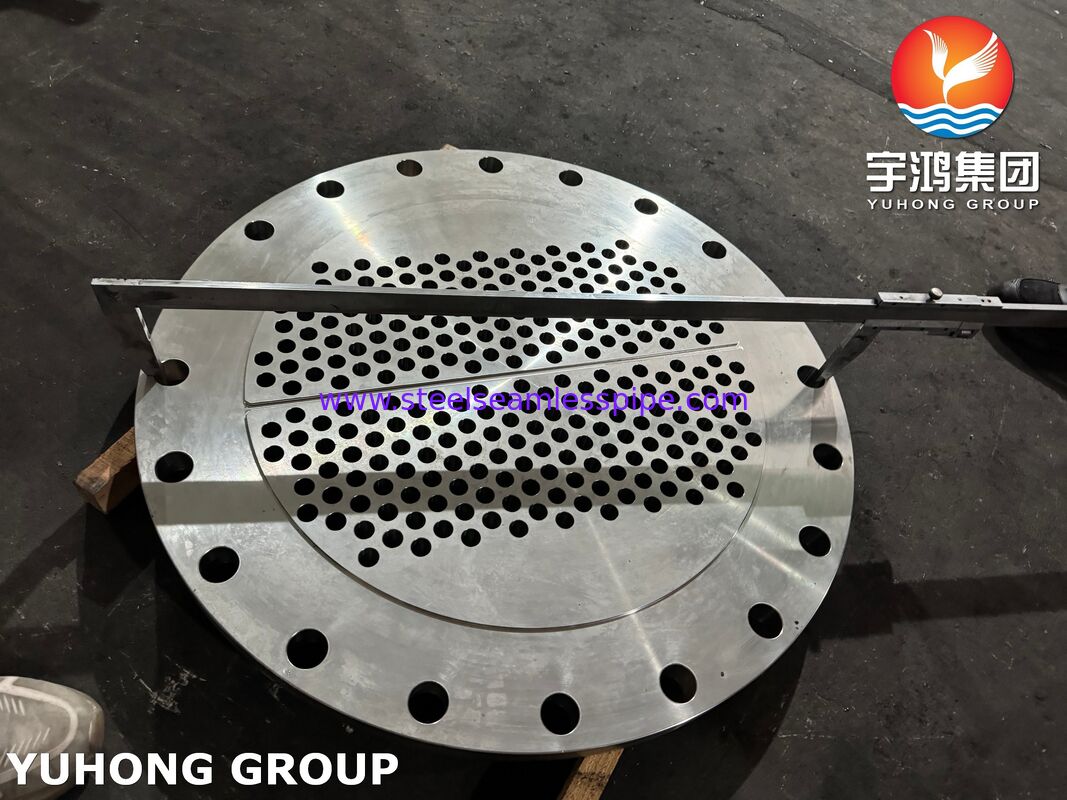

CNC-precisie-microboren:Elk buisgat wordt uitgevoerd via geautomatiseerd meerspindel CNC-boren om microtoleranties te bereiken+0,05 / -0,00 mm, waardoor bypass-lekkage wordt voorkomen en een naadloze pasvorm voor roestvrijstalen naadloze buizen wordt gegarandeerd.
-
Ringvormige uitzettingsgroeven:Bewerkt met 2 of 3 precisiegroeven per gat om de mechanische uittreksterkte van koudgetrokken buizen te maximaliseren tijdens de hydraulische expansie (wals) fase.
Technische specificaties en operationele drempelwaarden

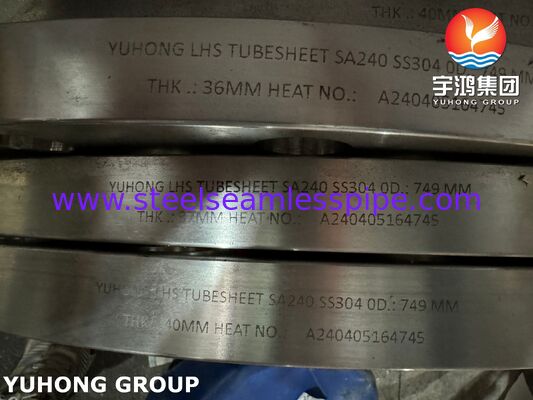

Iedere plaatbuisplaat wordt geleverd met een gecertificeerdEN 10204 3.1 Molentestcertificaat (MTC)het garanderen van de chemische en mechanische conformiteit van grondstoffen.
| Technische parameter |
Technische specificatie / waarde |
| Materiaalspecificaties |
ASME SA240 Type 304 / ASTM A240 Kwaliteit 304 (SS304) |
| TEMA-lessen |
Volledig compatibel met TEMA Klasse C (commercieel) en Klasse B (chemisch) |
| Max aanbevolen dikte |
≤75 mm (Voor optimale volumetrische integriteit in plaatvorm) |
| Maximale ontwerpdruklimiet |
≤30bar(~435 psi) druk aan de buiszijde |
| Verwerking van buisuiteinden |
Precisiegegroefd voor rollen; optioneel afdichtings-/sterktelassen |
| Kwaliteitsdocumentatie |
100% dimensionale rapporten, PMI-testen, oppervlakteruwheidscontroles |
Selectiematrix voor de metallurgie: SA240 304 versus SA240 316L
| Operationele factor |
SA240 Type 304 buizenplaat |
SA240 Type 316L buizenplaat |
| Hoogtepunten van legering |
18% Cr - 8% Nibasislijn |
Bevat2-3% Maand(Molybdeen) |
| Chloridecorrosie |
Matige weerstand |
Superieure weerstand tegen putcorrosie en spleetcorrosie |
| Grondstofkosten |
Basislijn (meest economisch) |
~ 20% - 30%Hogere materiaalpremie |
| Beperking |
Vermijd in brak of ruw zeewater |
Beperk tot<500 ppmchlorideconcentraties |
| Target Fluid-services |
Stoom, HVAC-lussen, WFI, pure oplosmiddelen |
Koeltorenwater, vluchtige organische stoffen |
💡Technische vuistregel:Bij het ontwerpen van standaard HVAC-converters, CIP-verwarmers (Clean-in-Place) of gezuiverde watercircuits,SA240 304 plaatlevert de ultieme balans tussen prestatie en grondstoffenbudget.
Mainstream industriële toepassingen
-
Voedsel- en drankverwerking:Pasteurisatiesystemen, sap-/siroopkoelers en sanitaire zuivelapparatuur.
-
Farmaceutisch en biotech:Water voor injectie (WFI) koelcircuits en distributieskids voor zeer zuiver water.
-
HVAC en stadsverwarming:Stoom-naar-water-omzetters en warmwatergeneratoren voor commerciële gebouwen.
-
Hulpmiddelen voor krachtcentrales:Gedemineraliseerd watervoorverwarmers en turbinesmeeroliekoelsystemen.
Technische checklist om verkeerde combinaties van kernbuisbundels te voorkomen
Bij het vervangen van een vervuilde of lekkende buizenplaat van een warmtewisselaar is het vermijden van structurele discrepanties van cruciaal belang. Raadpleeg deze punten voordat u bestelt:
-
Controleer de buisafstand en het patroon:Bevestig of uw lay-out een driehoekig (30°/60°) opstelling voor hoge thermische overdracht of een vierkante (90°) patroon om de mechanische reiniging van de buitenbuis te vergemakkelijken.
-
Configuratie van pakkingoppervlak:Specificeer het afdichtingsprofiel (Flat Face (FF), Raised Face (RF), of Tongue & Groove) dat past bij uw vereisten voor spiraalgewonden pakkingen of pakkingen met een metalen mantel.
-
Verificatie van de uitlijning van het schot:Zorg ervoor dat de scheidingslijnen en structurele trekstangboutpatronen perfect aansluiten bij uw kanaal- of motorkapindeling.
Levering uit één bron voor aangepaste interne onderdelen van wisselaars
Yuhong Group is een wereldwijde fabrikant van individuele componenten en volledig geïntegreerdbuizenbundels voor warmtewisselaars:
-
Warmtewisselaarbuizen:Bijpassende roestvrijstalen naadloze buizen (304/304L/316L), op maat gezaagd met eindvoorbereiding.
-
Uitgebreide oppervlakken:Aluminium lamellenbuizen (vinbuizen) voor industriële luchtkoelers.
-
Interne hardware:Bewerkte segmentschotten, trekstangen, afstandhouders van koolstofstaal en op maat gemaakte pakkingen.
Vraag snel een technische offerte van 48 uur aan
Versnel uw onderhoudstijd. Stuur uw PDF-lay-outs, CAD-bestanden of fysieke maatschetsen rechtstreeks naar onze engineeringdesk:
📧E-mail: jimmy@steelseamlesspipe.com
Om uw offerte te bespoedigen, verzoeken wij u het volgende op te geven:
-
Buitendiameter (OD) van de buisplaat en dikte van de afgewerkte plaat.
-
Totaal aantal buisgaten, lay-outpatroon en buitendiameter van de buis.
-
Geschatte bedrijfsvloeistoftemperatuur en ontwerpdruk.
Ons technische verkoopteam levert binnen 48 uur een uitgebreide commerciële schatting en dimensionale validatie.
