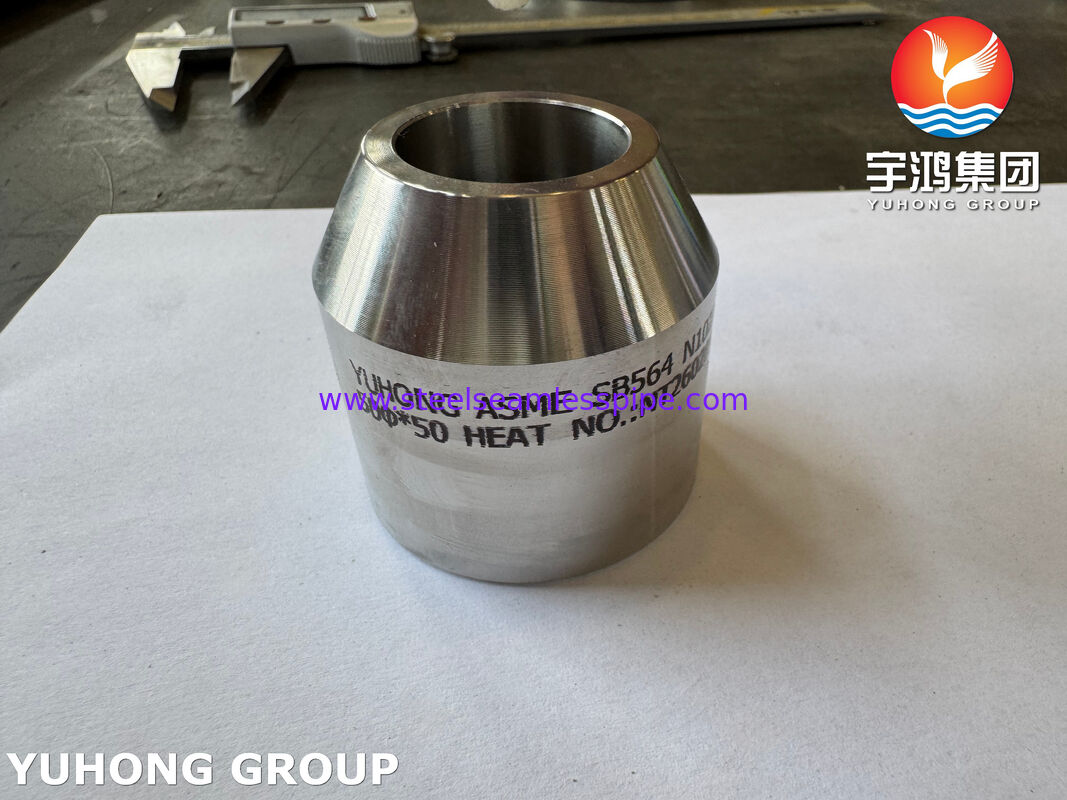

ASME SB564 N10276 BOSS

ASME SB564 N10276 BOSS

I. Basisdefinitie

Een bosfitting, ook wel een gesmeed filiaalautlaat of halve koppeling genoemd, is een type gesmeed filiaalautlaat die wordt geregeld door ASME B16.11Het is een compacte, zware wandinstallatie die op de buitenwand van hoofdpijpen wordt gelast om kleine taklijnen, instrumentverbindingen, afvoer- en ventilatiepoorten aan te sluiten.Het wordt gewoon "baas hoofd" genoemd in het binnenlandse engineering veld..

II. Structuur en indeling

1. Twee primaire verbindingstypen

• Gedrukt baasUitgerust met interne NPT/BSP-draad. Na het lassen aan de hoofdpijp kan het rechtstreeks worden gemonteerd met drukmeters, zenders, kleine kleppen en bemonsteringsbuizen,veel gebruikt voor instrumentleidingen.
• Socket Weld BossHet is ontworpen met een interne stopcontactboor voor het filletlassen van kleine buizen.Minder voorkomende soorten zijn butt weld bossen, verlengde koppen en flensterkoppen.

2. Overzicht Kenmerken

• een saddelvormige gebogen basis die past bij de buitendiameter van de hoofdpijp voor het lassen;
• Vergrote verhoogde baasprojectie aan de bovenkant om de spanning bij geboorde openingen te versterken en scheuren onder hoge druk te voorkomen;
• Volledig gesmeed met een wanddikte die veel groter is dan die van standaard korte buizen, verkrijgbaar in drukklassen 3000#, 6000# en 9000#.

III. Functies en toepassingsscenarios

• Gebruik kleine instrumenttakken op de hoofdleidingen (voor druk, niveau, temperatuur en bemonsteringspunten);
• Voorzien van kleine poorten voor het afluchten, afvoeren en vrijlaten van lucht van pijpleidingen;
• Het gebruik van kleine-boring-tak-offs (NPS 1/8" ~ NPS 4") als een kosteneffectief alternatief voor hogere prijzen olets;
• Standaard montage voor hoogtemperatuur- en hogedrukleidingen in de kern-, chemische, olie- en gasindustrie en in de elektriciteitscentrales.

IV. Belangrijkste verschillen tussen Boss en Olet

V. Materialen en normen

• Toepasselijke normen: ASME B16.11, MSS SP-97
• Gemeenschappelijke materialen: A105 koolstofstaal, A182 F304/F316 roestvrij staal, F22/F91 gelegeerd staal, duplexstaal 2205/2507, nikkellegering
• Groottebereik: NPS 1/8" ~ 4"

VI. Aanvullende opmerking: duidelijke koppelingen die gemakkelijk verward kunnen worden

De in de slangindustrie gebruikte koppelingen zijn snel loskoppelbare koppelingen voor stoom- en luchtslangen, die volledig verschillen van gesmeed koppelingen.De term "boss" in de leidingtechniek staat uitsluitend voor gesmeed zadeltak-boss fittings.

Een baas is een gesmeed half koppelingstak dat op de buitenwand van hoofdleidingen is gelast en speciaal is vervaardigd als versterkte verbindingen voor instrumenten, ventilatieopeningen en kleine takken.
