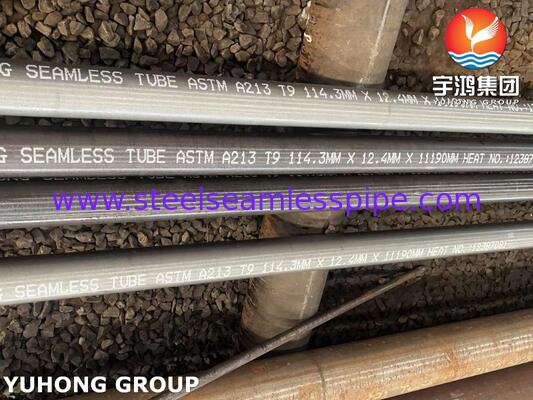

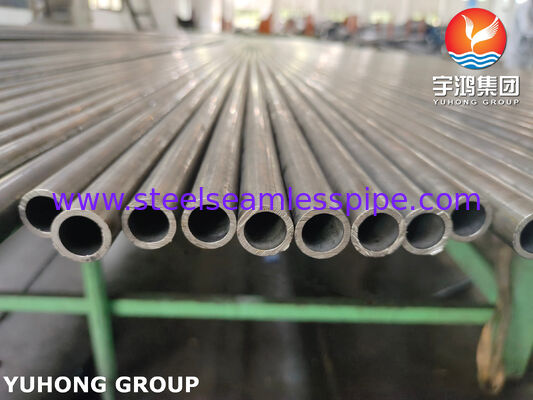

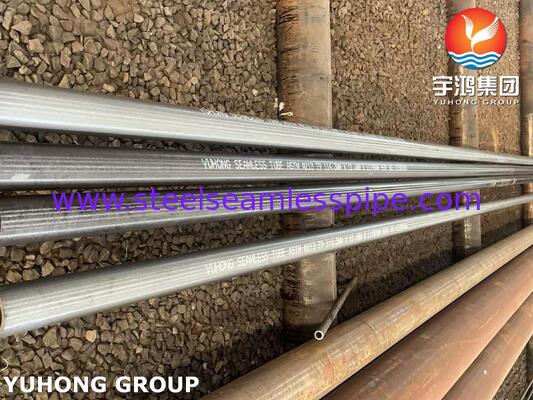

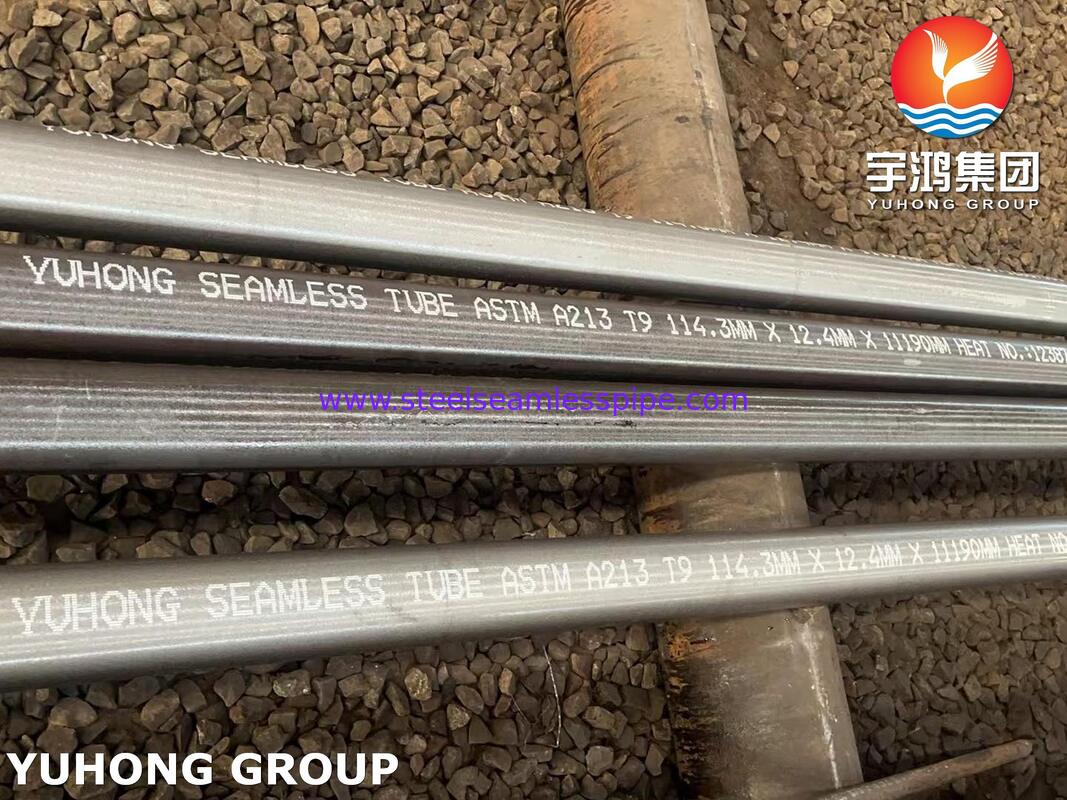

ASTM A213 T9 ketelbuizen voor warmtewisselaars met mantel en buizen
Productoverzicht
ASTM A213 T9 ketelbuizen zijn naadloze ferritisch gelegeerde stalen buizen die speciaal zijn ontworpen voor gebruik bij hoge temperaturen in ketels, oververhitters, nagloeiers en warmtewisselaars met mantel en buizen. Vervaardigd volgens ASTM A213 / ASME SA213 specificaties, bevatten T9 buizen chroom- en molybdeen legeringselementen, die uitstekende weerstand bieden tegen oxidatie, thermische vermoeidheid en corrosie bij hoge temperaturen.
In toepassingen met warmtewisselaars met mantel en buizen worden ASTM A213 T9 buizen veelvuldig gebruikt als warmteoverdrachtcomponenten waar de bedrijfsomstandigheden verhoogde temperaturen, drukfluctuaties en veeleisende thermische cycli met zich meebrengen. De verbeterde kruipsterkte en corrosiebestendigheid van het materiaal maken het geschikt voor petrochemische installaties, energiecentrales, raffinaderijeenheden en industriële verwarmingssystemen.
Vergeleken met conventionele koolstofstalen buizen, biedt T9 gelegeerd stalen buismateriaal verbeterde duurzaamheid bij langdurige blootstelling aan stoom bij hoge temperaturen en verbrandingsgassen, wat helpt de levensduur van apparatuur te verlengen en de onderhoudsvereisten te verminderen.
Belangrijkste toepassingen
ASTM A213 T9 ketelbuizen worden veelvuldig gebruikt in:
- Warmtewisselaars met mantel en buizen
- Industriële ketels
- Afvalwarmte terugwinningsketels (WHRB)
- Oververhitters en nagloeiers
- Stoomopwekkingssystemen
- Raffinaderij warmtewisselaars
- Petrochemische procesapparatuur
- Energiecentrale warmteterugwinningssystemen
- Hogedrukketels bij hoge temperaturen
De buizen zijn bijzonder geschikt voor warmtewisselaars die stoom onder hoge druk, hete gassen en corrosieve procesvloeistoffen verwerken.
ASTM A213 T9 ketelbuis standaard specificaties
| Artikel |
Specificatie |
| Producttype |
Naadloze ketel- en warmtewisselaarbuizen van gelegeerd staal |
| Materiaalkwaliteit |
ASTM A213 T9 / ASME SA213 T9 |
| Materiaalklassificatie |
Ferritisch gelegeerd staal |
| Productieproces |
Koud getrokken of warm afgewerkte naadloze buizen |
| Buisoppervlak |
Glans gegloeid, gebeitst of gepolijst oppervlak |
| Warmtebehandeling |
Volledig gloeien, isotherm gloeien of genormaliseerd en getemperd |
| Toepassing |
Gebruik in warmtewisselaars en ketels bij hoge temperaturen |
Gangbare maatbereiken
ASTM A213 T9 buizen kunnen worden geproduceerd volgens de eisen van de klant. Typische maten zijn:
Buitendiameter (OD)
Wanddikte
Gangbare maten voor warmtewisselaarbuizen
| OD |
Wanddikte |
| 12,7 mm |
1,2–2,0 mm |
| 15,88 mm |
1,5–2,5 mm |
| 19,05 mm |
1,5–3,0 mm |
| 25,4 mm |
2,0–4,0 mm |
| 31,75 mm |
2,5–5,0 mm |
| 38,1 mm |
3,0–6,0 mm |
| 44,5 mm |
3,0–6,5 mm |
| 50,8 mm |
3,5–8,0 mm |
| 63,5 mm |
4,0–10,0 mm |
| 76,2 mm |
5,0–12,7 mm |
Standaardlengtes
- Enkele willekeurige lengte: 5.000–7.500 mm
- Dubbele willekeurige lengte: 10.000–12.000 mm
- Op maat gemaakte lengtes beschikbaar volgens de ontwerpeisen van de warmtewisselaar
Chemische samenstelling van ASTM A213 T9
| Element |
Samenstelling (%) |
| Koolstof (C) |
0,15 max |
| Mangaan (Mn) |
0,30–0,60 |
| Fosfor (P) |
0,025 max |
| Zwavel (S) |
0,025 max |
| Silicium (Si) |
0,50 max |
| Chroom (Cr) |
8,00–10,00 |
| Molybdeen (Mo) |
0,90–1,10 |
Het chroomgehalte zorgt voor een sterke oxidatieweerstand, terwijl molybdeen de sterkte bij hoge temperaturen en de weerstand tegen kruipvervorming verbetert.
Mechanische eigenschappen van ASTM A213 T9 buizen
| Eigenschap |
Vereiste |
| Treksterkte |
≥ 415 MPa |
| Vloeigrens |
≥ 205 MPa |
| Rek |
≥ 30% |
| Hardheid |
≤ 217 HBW / 80 HRB / 95 HRB |
ASTM A213 T9 buizen behouden betrouwbare mechanische prestaties tijdens continue werking bij verhoogde temperaturen, waardoor ze geschikt zijn voor veeleisende warmtewisselaaromgevingen.
Productieproces
Onze ASTM A213 T9 ketelbuizen worden geproduceerd via gecontroleerde naadloze productieprocessen:
- Selectie van hoogwaardige gelegeerde stalen billets
- Warm doorboren en buisvorming
- Koud trekken voor nauwkeurige afmetingen en verbeterde oppervlaktekwaliteit
- Warmtebehandeling volgens ASTM A213 vereisten
- Rechttrekken en oppervlakteafwerking
- Precisie-inspectie voor verzending
Geavanceerde productiecontrole zorgt voor uitstekende dimensionale nauwkeurigheid, uniforme wanddikte en betrouwbare prestaties in hogedruktoepassingen.
Inspectie- en testmethoden
Om kwaliteit en betrouwbaarheid te garanderen, ondergaan ASTM A213 T9 ketelbuizen uitgebreide tests, waaronder:
Chemische analyse
- Spectrometer tests om de legeringssamenstelling te verifiëren
- Bevestiging van chroom- en molybdeengehalte
Mechanische tests
- Trekproef
- Vloeigrens test
- Rektest
- Hardheidstest
Niet-destructieve tests (NDT)
- Wervelstroomtest
- Ultrasone test
- Hydrostatische test
Dimensionale inspectie
- Meting van buitendiameter
- Inspectie van wanddikte
- Lengte verificatie
- Rechtheid inspectie
Aanvullende tests (volgens klanteisen)
- Afvlaktest
- Uitvlamtest
- Korrelgrootte onderzoek
- Interkristallijne corrosietest (indien gespecificeerd)
Voordelen van ASTM A213 T9 warmtewisselaarbuizen
- Uitstekende weerstand tegen oxidatie bij hoge temperaturen
- Superieure kruipsterkte vergeleken met koolstofstalen buizen
- Goede weerstand tegen thermische cycli
- Geschikt voor stoomtoepassingen onder hoge druk
- Lange operationele levensduur in veeleisende omgevingen
- Stabiele prestaties in raffinaderij- en energiecentrale toepassingen
- Geschikt voor op maat gemaakte warmtewisselaarontwerpen
Waarom kiezen voor ASTM A213 T9 ketelbuizen?
ASTM A213 T9 buizen bieden een geoptimaliseerde combinatie van sterkte, corrosiebestendigheid en thermische stabiliteit voor warmtewisselaars met mantel en buizen die onder zware omstandigheden werken. Hun chroom-molybdeen legeringsstructuur stelt hen in staat om verhoogde temperaturen en druk omgevingen te weerstaan waar conventionele stalen buizen voortijdige degradatie kunnen ondergaan.
Voor fabrikanten en exploitanten van ketels, petrochemische apparatuur en industriële warmtewisselaars zijn ASTM A213 T9 naadloze buizen een betrouwbare oplossing voor het verbeteren van de warmteoverdrachtsefficiëntie, het verminderen van stilstand en het waarborgen van langdurige prestaties van apparatuur.
