ASTM A234 WP9 CL.1 Elbow van legeringsstaal voor hoge temperatuurleidingen

Productoverzicht

ASTM A234 WP9 CL.1 elbow is vervaardigd van chroom-molybdeen legeringstaal en is ontworpen voor hogedrukleidingsystemen, met inbegrip van ketelleidingen, installaties voor energiecentrales,warmtewisselaars, en petrochemische processystemen.

De ellebogen biedt een richtingsverandering in leidingsystemen terwijl een continue gelaste verbinding wordt gehandhaafd.WP9 Materialen van klasse 1 worden gewoonlijk gebruikt bij hoge temperaturen waar volgens technische ontwerpvoorschriften toebehoren van legeringsstaal vereist zijn.

WP9 CL.1-albommen worden vervaardigd volgens ASTM A234/ASME SA234-vereisten door middel van vorm, warmtebehandeling, bewerking en inspectieprocessen.

Materiaal en norm

WP9 Klasse 1 Chrome Moly Alloy Steel Elbow

StandaardASTM A234 / ASME SA234
Materiaalkwaliteit:WP9 Klasse 1
Materiaaltype:Chroommolibdeen staal
Productsoort:Achtersteel gespelde elleboog

ASTM A234 heeft betrekking op buisbevestigingen van bewerkte koolstofstaal en van gelegeerd staal voor gebruik bij matige en hoge temperaturen.

Materiële kenmerken

ASTM A234 WP9 legeringsstaal

WP9 is een staalsoort van chroom-molybdeenlegering die voornamelijk wordt gebruikt voor onderdelen van hogedrukleidingen.

Typische legeringselementen zijn:

De chemische samenstelling en de mechanische eigenschappen moeten voldoen aan de eisen van ASTM A234 WP9 CL.1.

Productontwerp

Achtersteel gespelde elleboog

ASTM A234 WP9 CL.1 ellebogen worden gebruikt om de richting van de pijpleiding te wijzigen, gewoonlijk verkrijgbaar in:

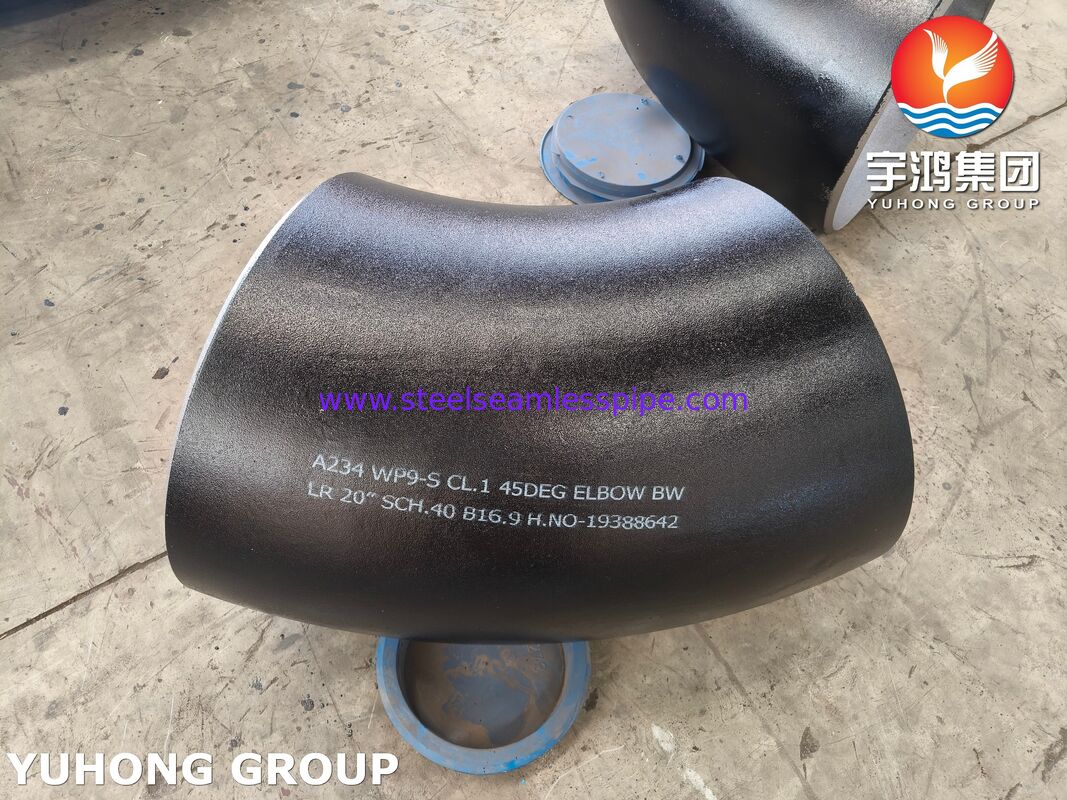

• 45 graden elleboog

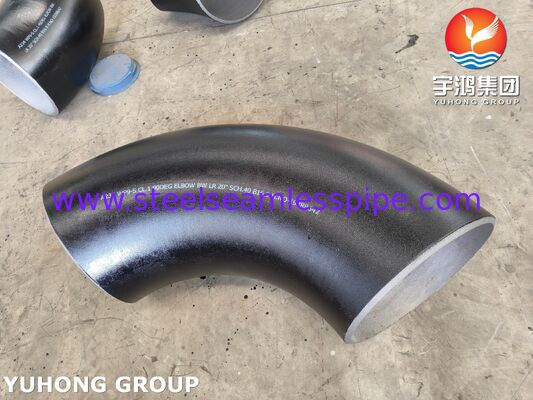

• 90 graden elleboog
• 180 graden terugbuiging

Gemeenschappelijke radiusopties:

• Lange straal (LR)
• Kort straal (SR)

Vervaardigingsproces

Vormingsproces

WP9 legeringsstaalpijpen worden met behulp van gecontroleerde vormmethoden verwerkt tot ellebogenvormen.

Productiemethoden kunnen zijn:

• Warmvorming
• Warmtebehandeling na vorming

Warmtebehandeling

Warmtebehandeling wordt uitgevoerd volgens ASTM A234.

Typische processen zijn:

• Normaliseren
• Temperen

Eindvoorbereiding

Bewerkingsprocessen omvatten:

• Beveling
• Afwerking van het oppervlak
• Afmetingen aanpassen

Inspectie

De eindinspectie omvat:

• Afmetingscontrole
• Materiaalcontrole
• Niet-destructieve test indien vereist

Productspecificaties

Beschikbare specificaties

Toepassingen

Pijpleidingen van elektriciteitscentrales

ASTM A234 WP9 CL.1 ellebogen worden gewoonlijk gebruikt in:

• Stoomleidingssystemen
• Bottelleidingen
• Verwarmingsapparatuur

Boilers en warmtewisselaarsystemen

Tot de toepassingen behoren:

• Superverwarmingsleidingen
• Verwarmingsleidingen
• Hoge temperatuurwarmtewisselaarsystemen

Petrochemische industrie

Gebruikt in:

• Draadleidingen voor raffinaderijen
• Procesleidingen
• Hoge temperatuurvloeistofsystemen

Industriële drukleidingen

Geschikt voor:

• pijpleidingssystemen van legeringsstaal
• Verbindingen van drukapparatuur

Kwaliteitscontrole en -inspectie

Materiaalinspectie

De test kan betrekking hebben op:

• Analyse van de chemische samenstelling

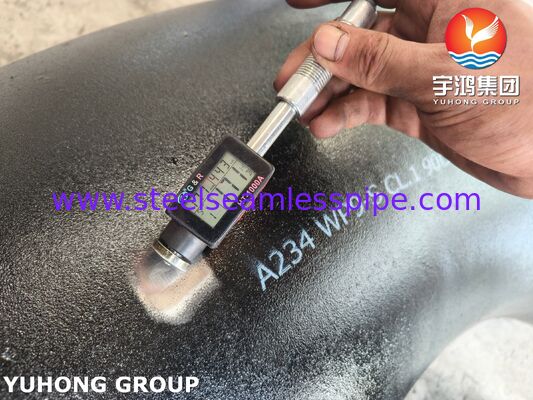

• Mechanische eigenschappen testen
• PBI-verificatie

Dimensionele inspectie

Met inbegrip van:

• Buitendeurs

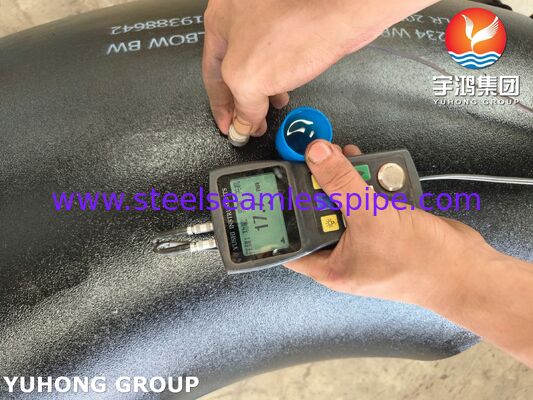

• Wanddikte
• Ellebogenhoek
• Centrum-tot-eind afmeting

Niet-destructieve testen

Beschikbare inspectie:

• Ultrasone testen (UT)
• Magnetische deeltjesonderzoek (MT)
• Vloeistofpenetranttesten (PT)

De inspectievereisten kunnen worden aangepast aan de specificaties van de klant.

Verpakking

ASTM A234 WP9 CL.1 ellebogen worden verpakt volgens de eisen van het exportvervoer.

Verpakkingsmethoden:

• Houten behuizingen
• Paletten van staal
• Beschermende verpakking

De productmarkering omvat:

• Standaardbenaming
• Materiaalkwaliteit
• Grootte
• Schema
• Verwarmingsnummer
